Placa Mãe Gigabyte B760M GAMING X WIFI6E GEN5, Chipset B760, Intel LGA 1700, M-ATX, DDR5

Marca:
Gigabyte

Modelo:
B760M G X WF6E GEN5

CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
(acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas).
O cache L3 varia de acordo com a CPU .

Chipset:
Chipset Intel® B760 Express

Memória:
Suporte para módulos de memória DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s
4 soquetes DDR5 DIMM com suporte para até 256 GB (capacidade de DIMM único de 64 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam em modo não ECC)
Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A CPU e a memória A configuração pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)

Gráficos Onboard:
Processador gráfico integrado - Suporte a gráficos Intel® HD:
- 1 porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

LAN:
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para o padrão sem fio 11ax 160 MHz
(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão
CPU:
- 1 slot PCI Express x16, com suporte a PCIe 5.0 e execução a x16 (PCIEX16)

* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.

Chipset:
- 1 slot PCI Express x16, com suporte a PCIe 3.0 e execução a x4 (PCIEX4)

Interface de Armazenamento:
CPU:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)
- 4 x conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 2, disponível através do conector USB interno
- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
- 1 porta USB 2.0/1.1 no painel traseiro
Chipset+2 Hubs USB 2.0:
- 8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O:
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX de 12 V de 8 pinos
1 conector de ventoinha da CPU
3 conectores de ventoinha do sistema
3 conectores de faixa de LED endereçáveis
​​1 conector de faixa de LED RGB
2 conectores de soquete M.2
3 4 conectores SATA 6 Gb/s
1 conector do painel frontal
1 conector de áudio do painel frontal 1
conector de saída S/PDIF
1 conector USB Type-C®, com suporte a USB 3.2 Gen 2
1 conector USB 3.2 Gen 1 2
conectores USB 2.0/1.1
2 conectores de placa complementar Thunderbolt™
1 conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 conector de porta serial
1 botão Q-Flash Plus
1 jumper de reinicialização
1 jumper Clear CMOS

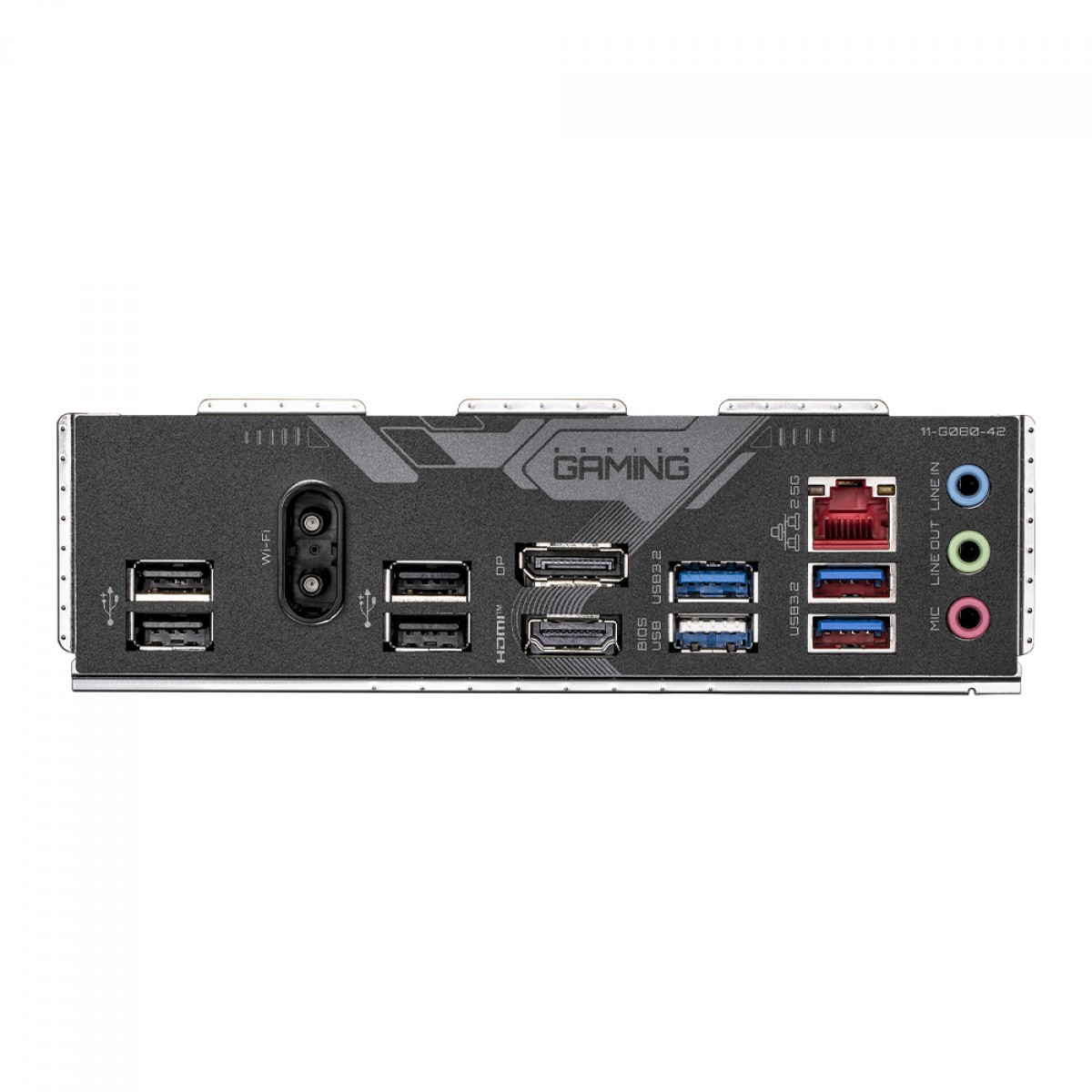

Conectores Painel Traseiro:
3 portas USB 3.2 Gen 1
5 portas USB 2.0/1.1
2 conectores de antena (2T2R)
1 porta HDMI (Observação)
1 DisplayPort (Observação)
1 porta RJ-45
3 conectores de áudio

(Observação) O suporte real pode variar de acordo com a CPU

Controlador I/O:
Chip controlador de E/S iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador

BIOS:
1 x 256 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos:
Suporte para GIGABYTE Control Center (GCC)
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para Smart Backup

Pacote de Software:
Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema Operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
