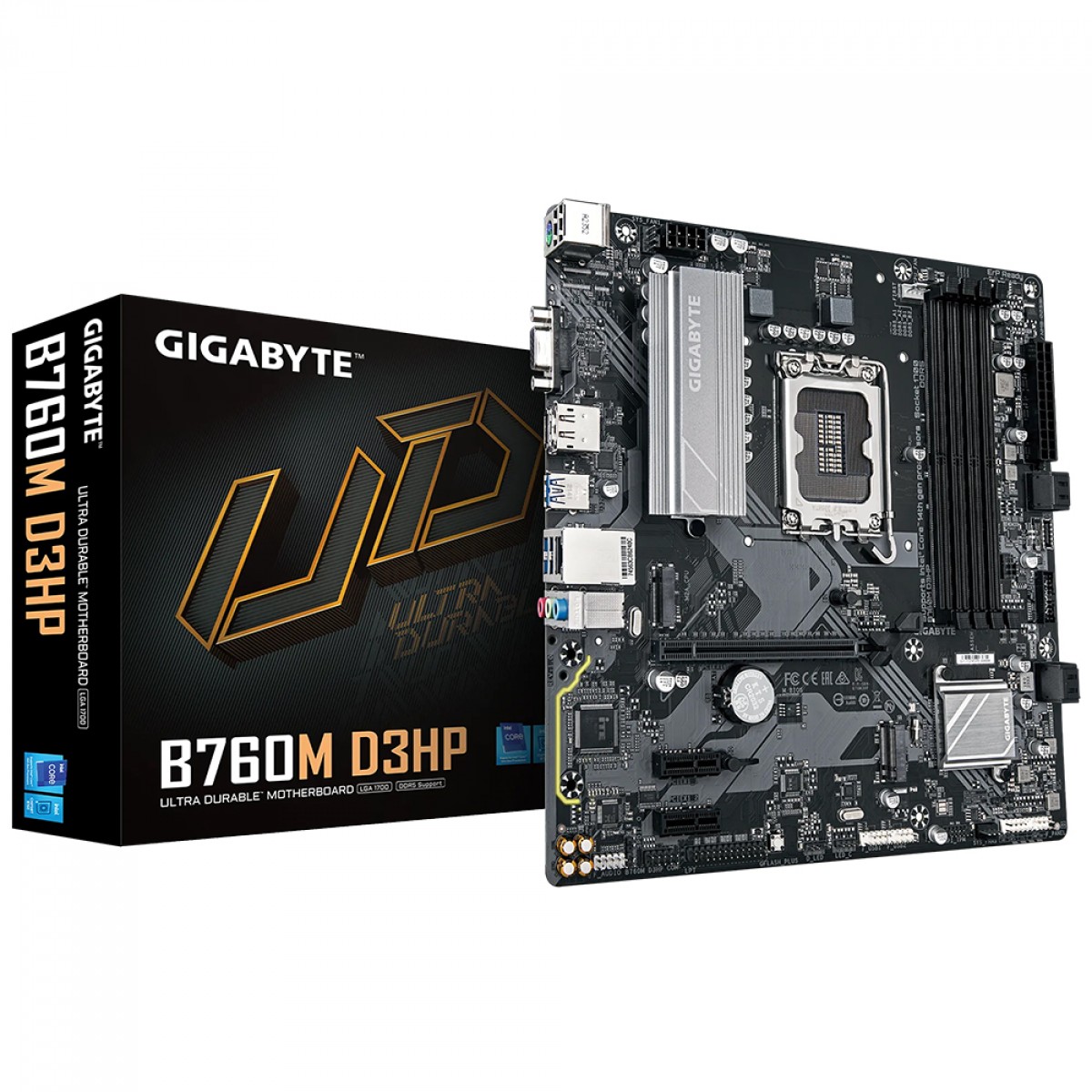

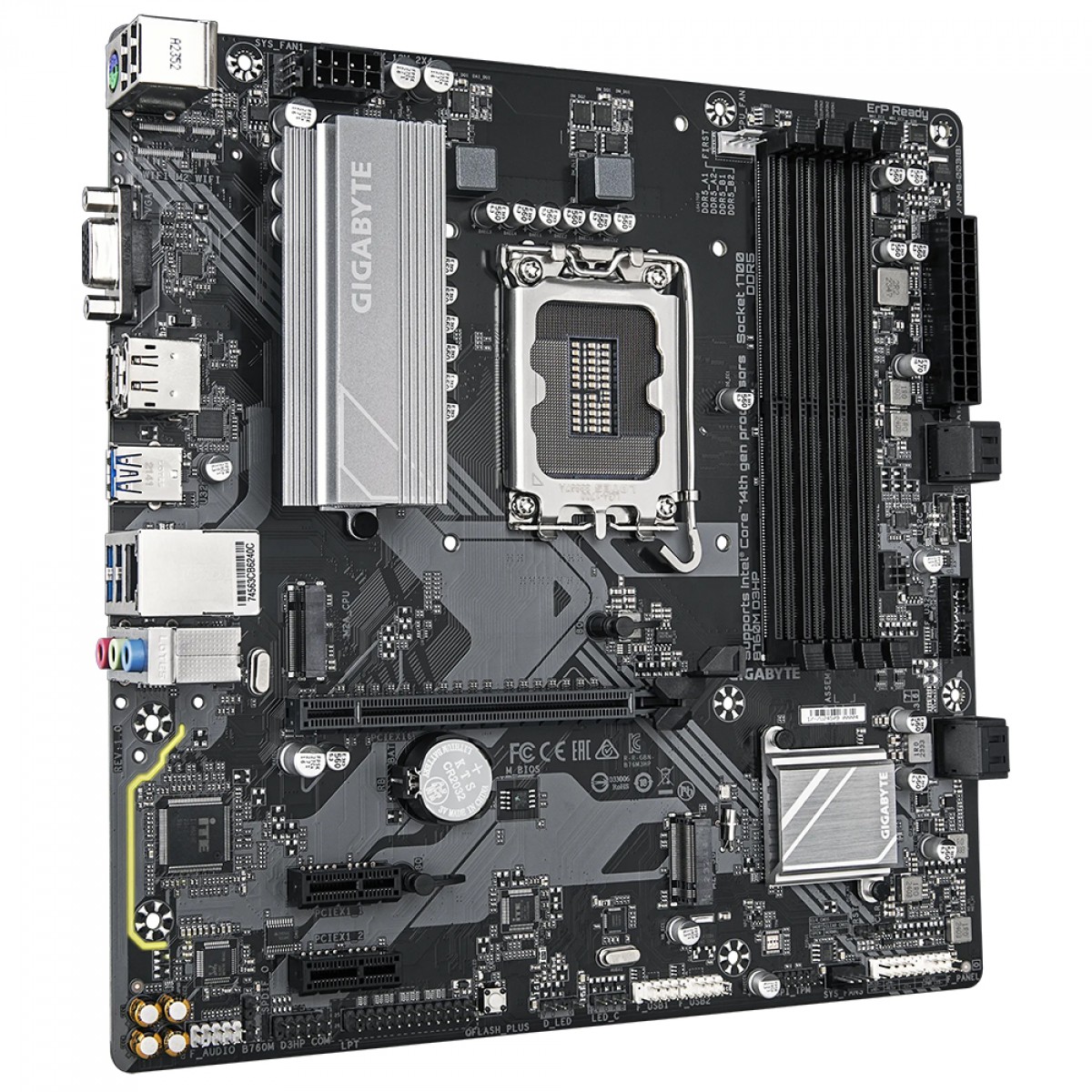

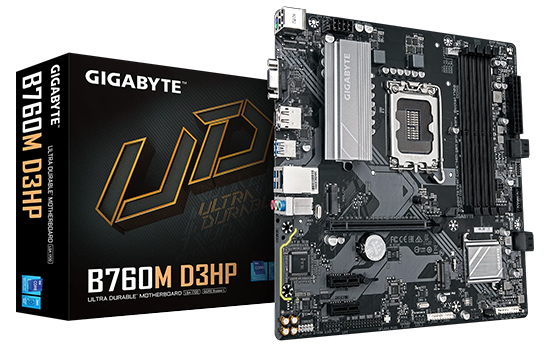

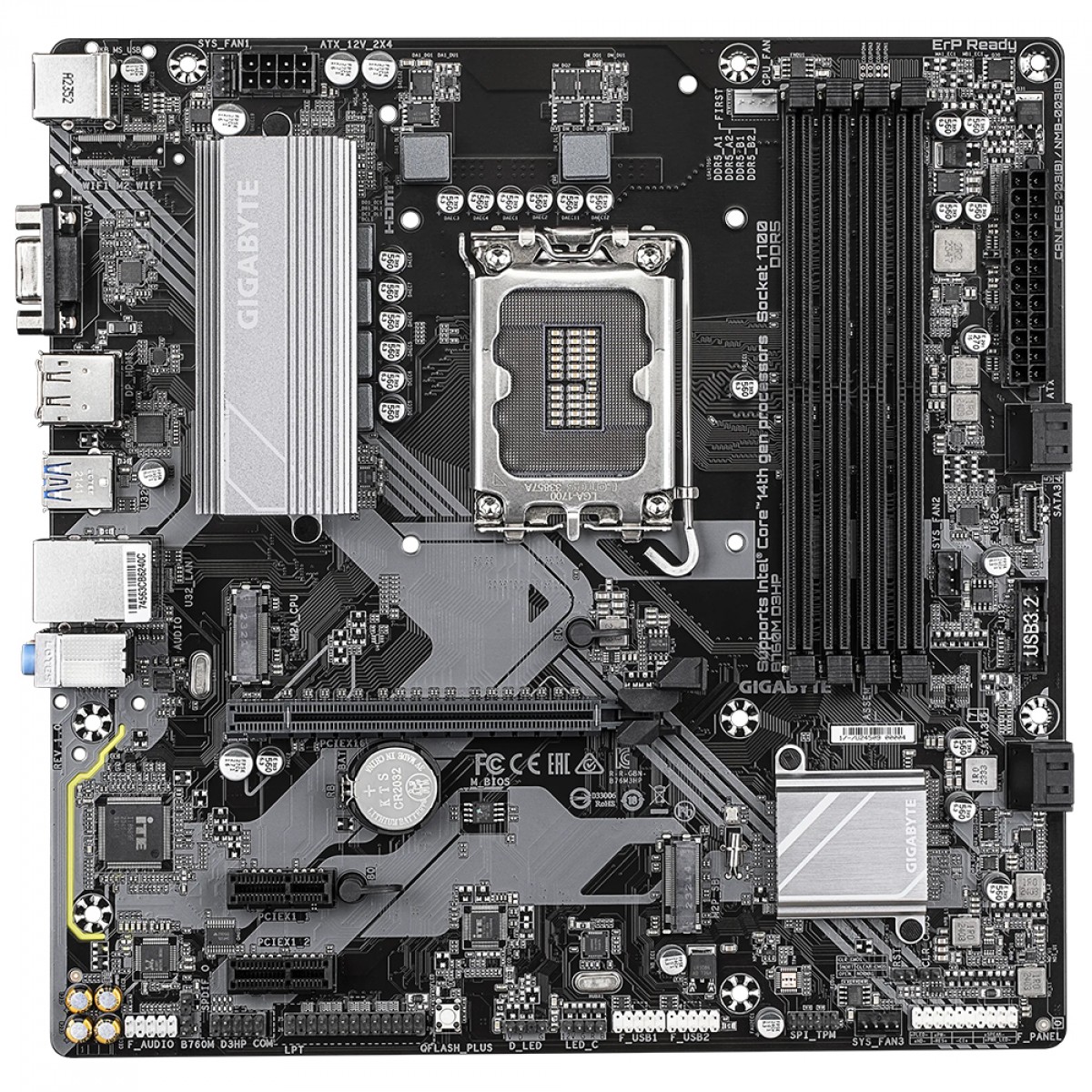

Placa Mãe Gigabyte B760M D3HP, Chipset B760, Intel LGA 1700, mATX, DDR5

Marca:
Gigabyte

Modelo:
B760M D3HP

CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™ de 14ª, 13ª e 12ª geração, Pentium® Gold e Celeron® (
acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
O cache L3 varia de acordo com a CPU

Chipset:
Chipset Intel® B760 Express

Memória:
Processadores Intel® Core™ i9/i7 de 14ª e 13ª geração:
- Suporte para módulos de memória DDR5 5600/5200/4800/4400 MT/s.
Processadores Intel® Core™ i5/i3 de 13ª geração e Intel® Core™, Pentium® Gold e Celeron® de 12ª geração:
- Suporte para módulos de memória DDR5 4800/4400 MT/s.
4 slots DIMM DDR5 com suporte para até 256 GB (capacidade de 64 GB por DIMM) de memória do sistema.
Arquitetura de memória de canal duplo.
Suporte para módulos de memória ECC Unbuffered DIMM 1Rx8/2Rx8 (operam em modo não-ECC).
Suporte para módulos de memória não-ECC Unbuffered DIMM 1Rx8/2Rx8/1Rx16.
Suporte para módulos de memória Extreme Memory Profile (XMP).
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e a disponibilidade.) Para obter mais informações sobre o número de módulos DRAM suportados, consulte a "Lista de Memórias Suportadas" no site da GIGABYTE.

Gráficos Onboard:
Processador gráfico integrado - Suporte para Intel® HD Graphics:
- 1 porta D-Sub, com suporte para resolução máxima de 1920x1200 a 60 Hz
- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz
* Compatível com HDMI versão 2.1 e HDCP 2.3.
** Compatível com portas HDMI 2.1 nativas com TMDS.
- 1 x DisplayPort, com suporte para resolução máxima de 4096x2304 a 60 Hz
* Suporte para DisplayPort versão 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até três monitores simultaneamente.

Áudio:
Codec de áudio Realtek® de alta definição para 2/4/5.1/7.1 canais.
* Você pode alterar a funcionalidade de uma entrada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse as configurações de áudio do software.
Suporte para saída S/PDIF

LAN:
Chip Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)

Slots de Expansão:
CPU:
- 1 slot PCI Express x16, compatível com PCIe 4.0 e operando em x16
* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.
Chipset:
- 2 slots PCI Express x1, compatíveis com PCIe 3.0 e operando em x1

Interface de armazenamento:
CPU:

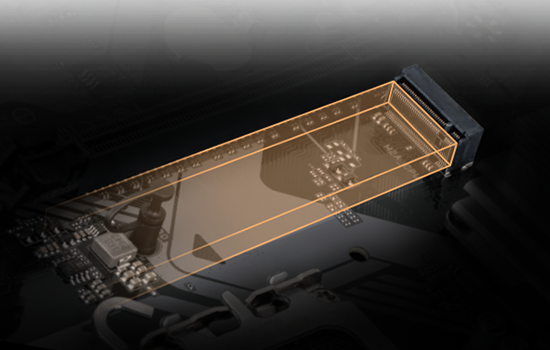

- 1 conector M.2 (Soquete 3, chave M, tipo 2280, compatível com SSD PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 1 conector M.2 (Soquete 3, chave M, tipo 2280, compatível com SSD PCIe 4.0 x4/x2) (M2P_SB)
- 4 conectores SATA 6Gb/s
com suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
- 1 porta USB Type-C® com suporte a USB 3.2 Gen 1, disponível através do conector USB interno
- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
- 2 portas USB 2.0/1.1 no painel traseiro
Hub Chipset + USB 2.0:
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores Internos I/O:
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX 12V de 8 pinos
1 conector para ventoinha da CPU
3 conectores para ventoinhas do sistema
1 conector para fita de LED endereçável
1 conector para fita de LED RGB
2 conectores M.2 Socket 3
4 conectores SATA 6Gb/s
1 conector para painel frontal
1 conector de áudio para painel frontal
1 conector USB Type-C®, com suporte a USB 3.2 Gen 1
1 conector USB 3.2 Gen 1
2 conectores USB 2.0/1.1
1 conector Trusted Platform Module (somente para os módulos GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 conector para porta serial
1 conector para porta paralela
1 conector para saída S/PDIF
1 botão Q-Flash Plus
1 jumper de reset
1 jumper para limpar a CMOS

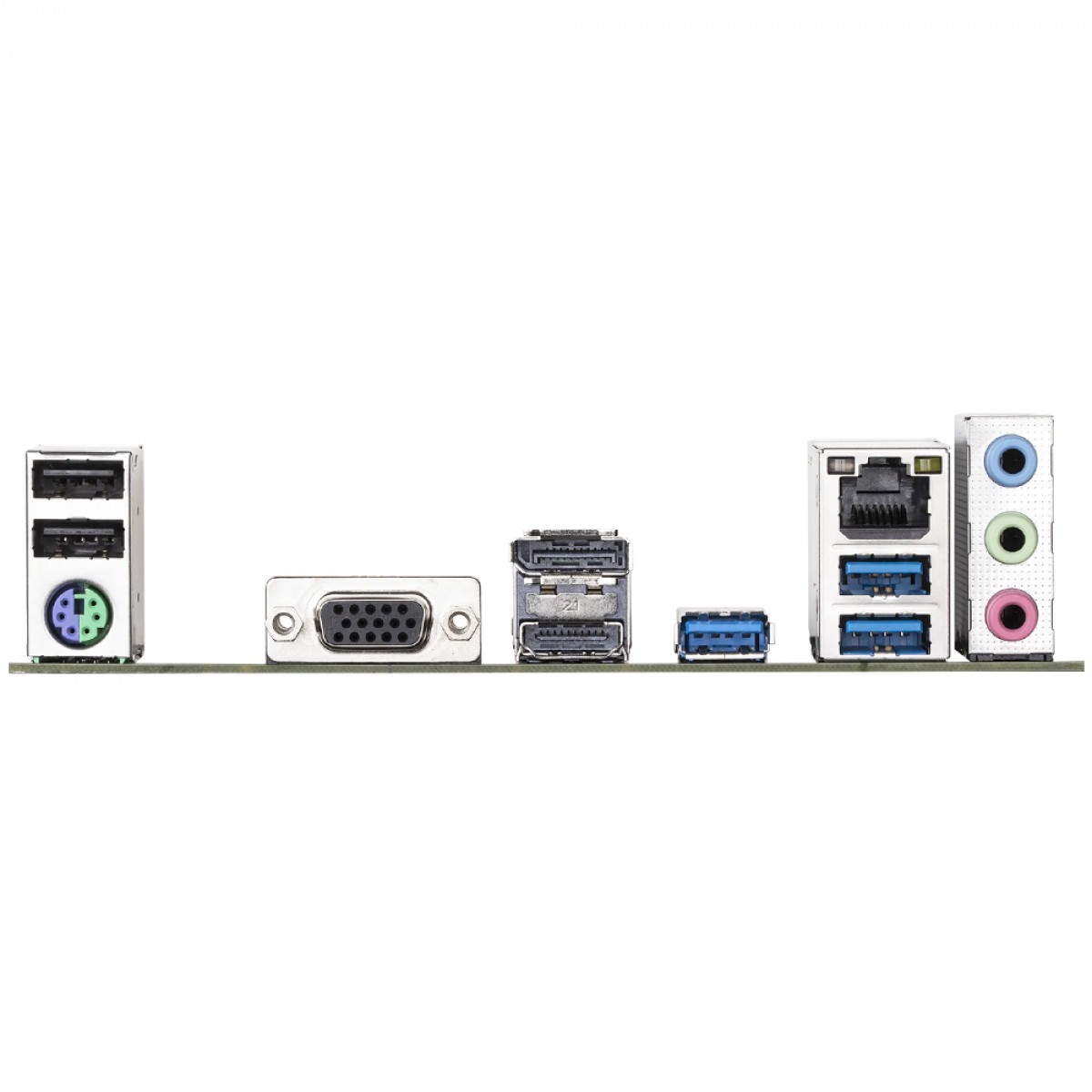

Conectores Painel Traseiro:
2 portas USB 2.0/1.1
1 porta PS/2 para teclado/mouse,
1 porta D-Sub,
1 porta DisplayPort
1 porta HDMI,
3 portas USB 3.2 Gen 1
1 porta RJ-45
3 conectores de áudio.

Controlador E/S:
Chip controlador de E/S iTE®

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador dependerá do cooler que você instalar.

BIOS:
1 x flash de 128 Mbit
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
