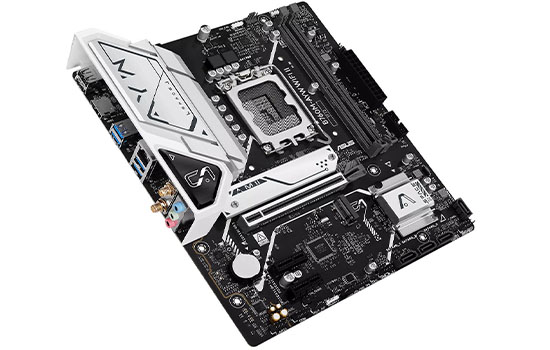

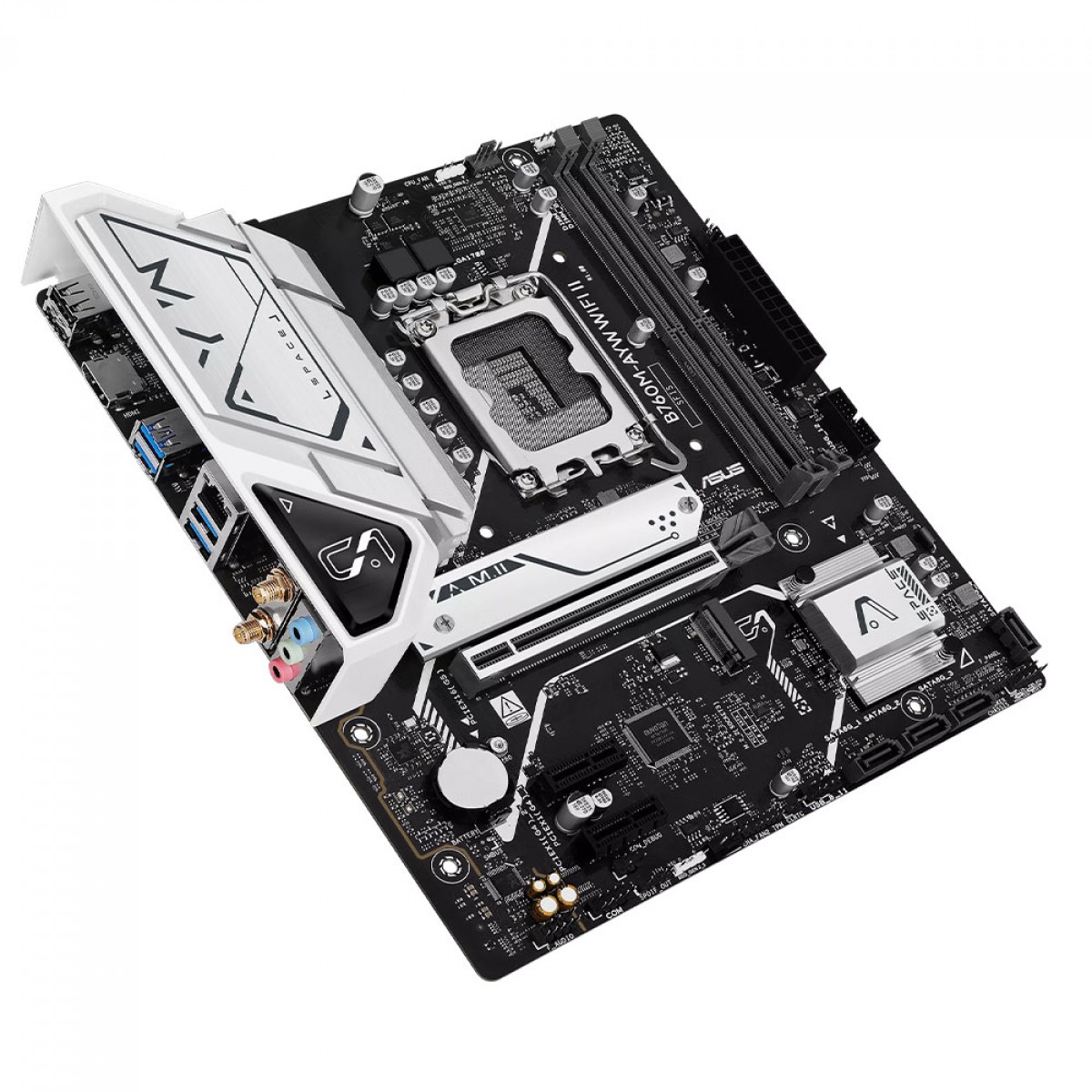

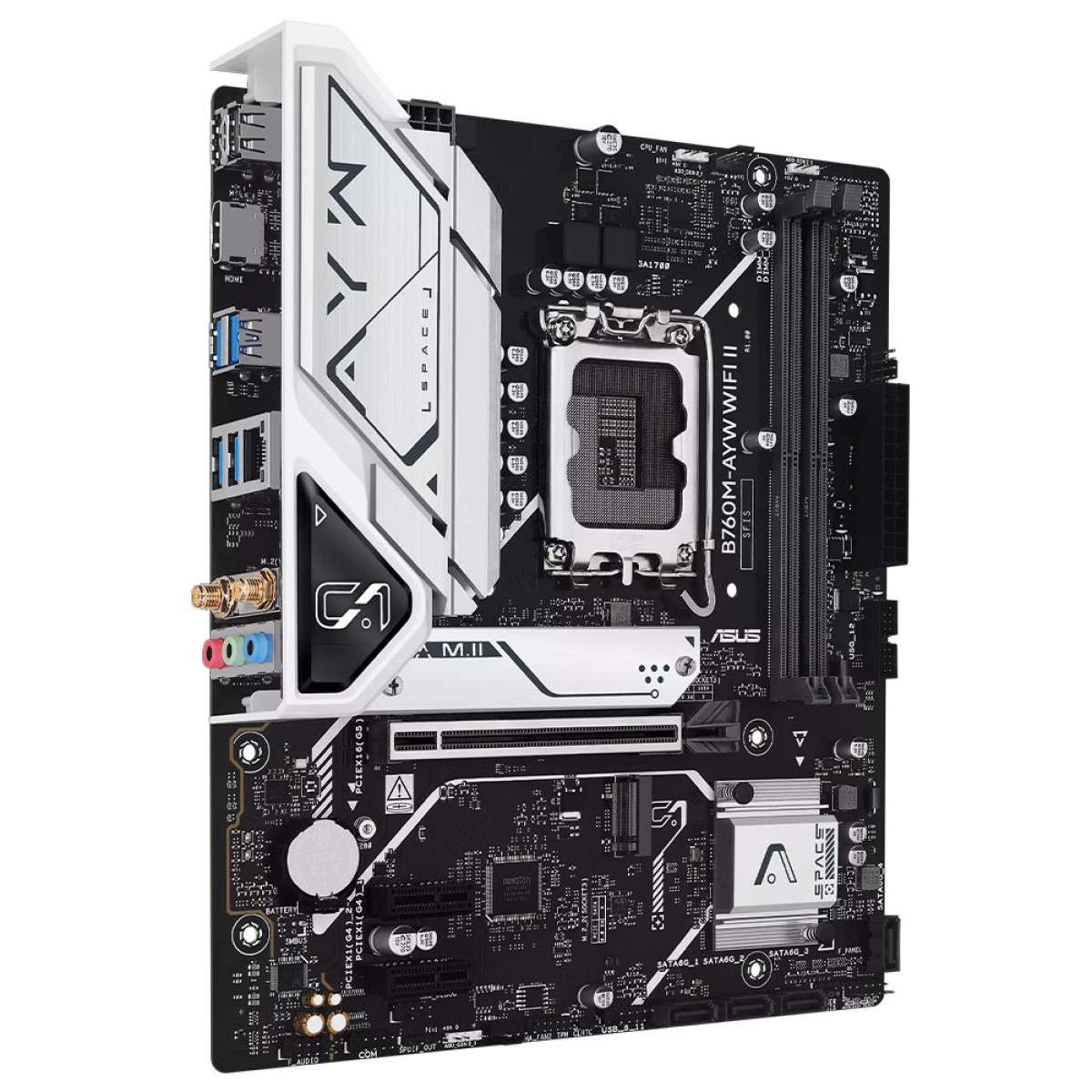

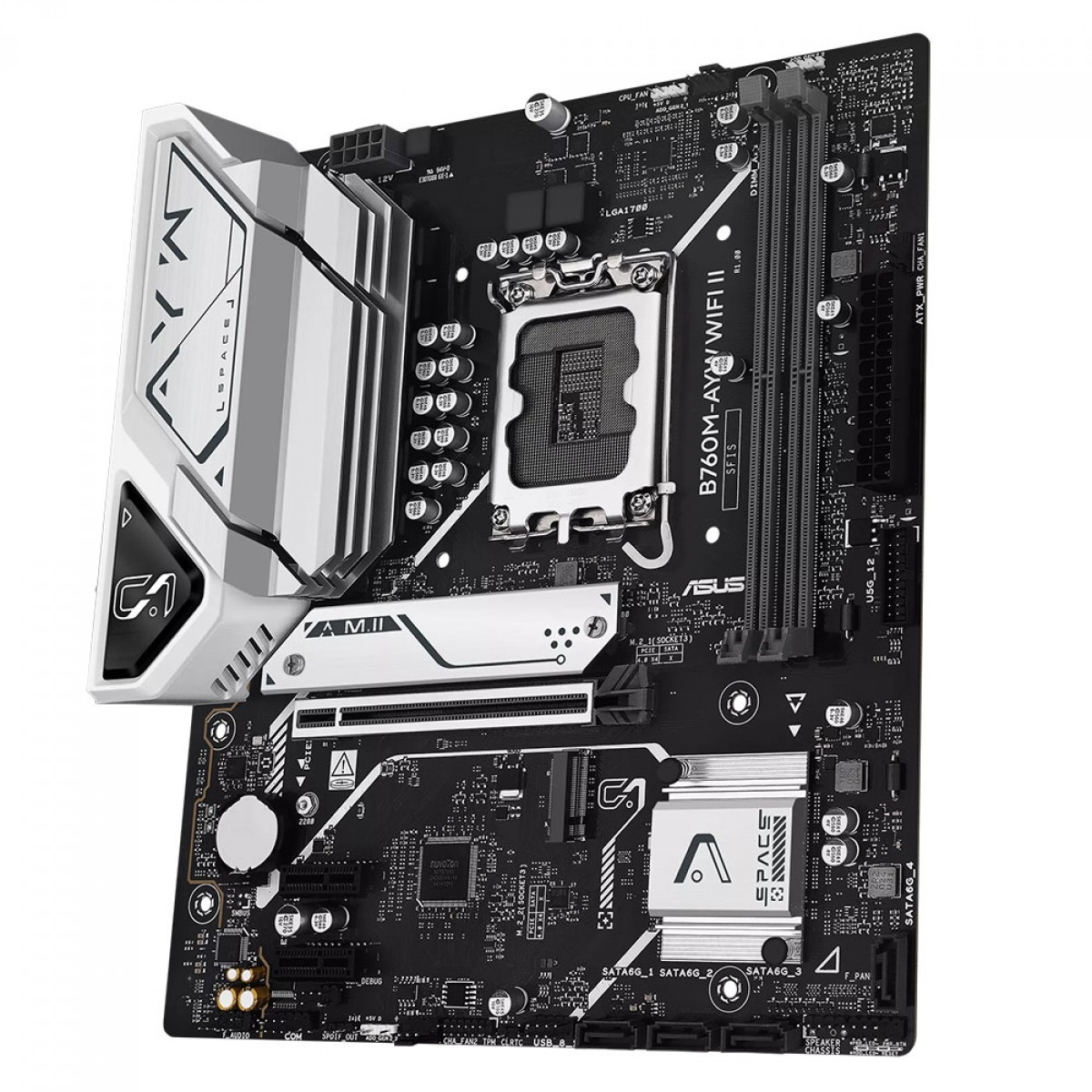

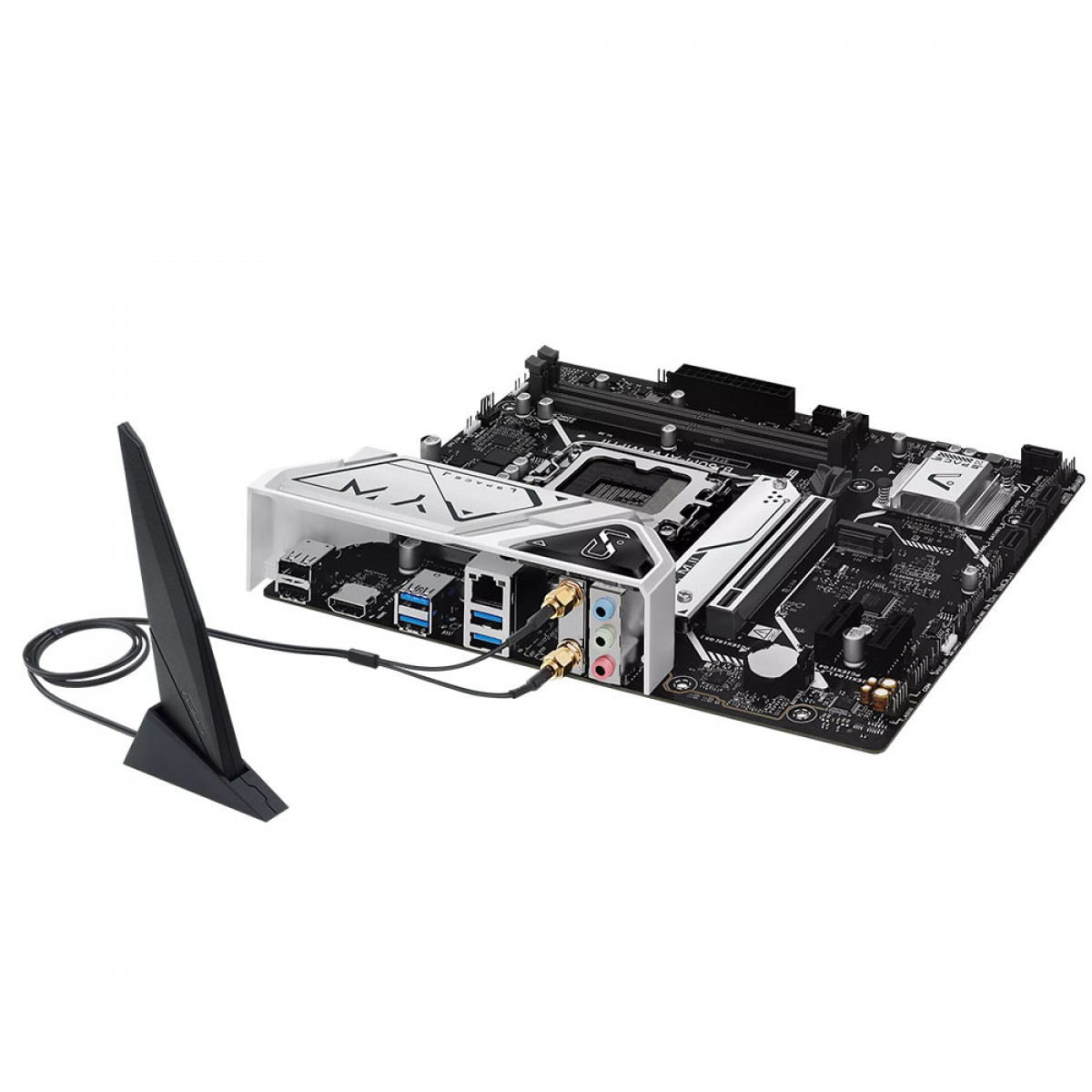

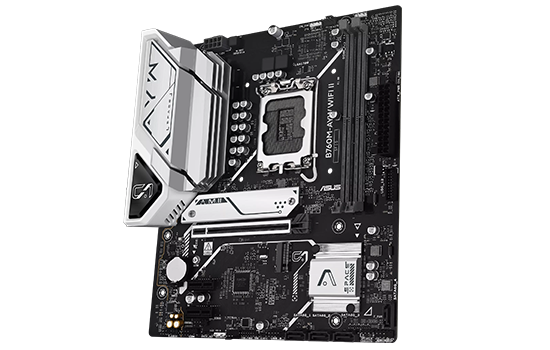

Placa Mãe Asus B760M-AYW WIFI II, Chipset B760, Intel LGA 1700, mATX, DDR5

Marca:
Asus

Modelo:
B760M-AYW WIFI II

Notícias e updates:
12/08/2024: A nova BIOS com microcódigo Intel (0x129) que melhora a estabilidade dos processadores Intel Core de 13ª e 14ª geração para desktop já está disponível. Por favor, visite o site de suporte para obter as últimas atualizações de BIOS.

CPU:
Soquete Intel® LGA1700 para processadores Intel® ^Core ™ de 14ª ^e 13ª ^geração , Intel® ^Core ™ ^{de 12ª} geração, Pentium® ^Gold e Celeron® ^* . Compatível com as tecnologias Intel® ^Turbo Boost 2.0 e Intel® ^Turbo Boost Max 3.0** . *Consulte https://www.asus.com/support/download-center/ para obter a lista de CPUs compatíveis. **O suporte à tecnologia Intel® ^Turbo Boost Max 3.0 depende do tipo de CPU.

Chipset:
Chipset Intel B760

Memória:
2 slots DIMM, máx. 96 GB, DDR5 8000(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Non-ECC, Un-buffered Memory*
Arquitetura de memória de canal duplo
Suporta módulo de memória Intel® ^Extreme Memory Profile (XMP)
* Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da CPU e da configuração da memória. Para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/download-center/ . Os ajustes serão feitos com base nas especificações dos produtos de memória produzidos em massa disponíveis no mercado.
* A memória DDR5 sem ECC e sem buffer suporta a função ECC integrada (On-Die ECC).

Gráficos:
1 porta HDMI ^™
** * As especificações gráficas podem variar de acordo com o tipo de CPU. Consulte www.intel.com para obter atualizações.
** Compatível com 4K a 60 Hz, conforme especificado no HDMI 2.1.

Slots de expansão:
Processadores Intel® Core ™ ( 14ª , 13ª e 12ª geração )*
1 slot PCIe 5.0 x16 Chipset
Intel® B760
2 slots PCIe 4.0 x1
- Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos compatíveis.

Armazenamento:
Suporta 2 slots M.2 e 4 portas SATA 6Gb/s* Processadores
Intel® Core ™ (14ª , 13ª e 12ª geração )
Slot M.2_1 (chave M), tipo 2280 (suporta modo PCIe 4.0 x4) Chipset
Intel® B760
Slot M.2_2 (chave M), tipo 2280 (suporta modo PCIe 4.0 x4)
4 portas SATA 6Gb/s
* A tecnologia Intel® Rapid Storage suporta RAID SATA 0/1/5/10.

Rede:
1 x Ethernet Realtek 2.5Gb
ASUS LANGuard

Sem fio e Bluetooth:
Wi-Fi 6 (802.11 ax)
Suporta banda de frequência de 2,4/5 GHz
Bluetooth® v5.3 *
*A versão do Bluetooth® pode variar; consulte o site do fabricante do módulo Wi-Fi para obter as especificações mais recentes.

USB:
Portas USB traseiras (total de 6 portas):
4 portas USB 5Gbps (4 x Tipo A),
2 portas USB 2.0 (2 x Tipo A). Portas
USB frontais (total de 4 portas)
: 1 conector USB 5Gbps que suporta 2 portas USB 5Gbps adicionais,
1 conector USB 2.0 que suporta 2 portas USB 2.0 adicionais.

Áudio:
Codec de áudio de alta definição Realtek 7.1 Surround Sound*
- Suporta: Detecção de conector, Multi-streaming, Reconfiguração de conector do painel frontal
- Suporta reprodução de até 24 bits/192 kHz.
Recursos de áudio
: - Blindagem de áudio
- Capacitores de áudio premium
- Camadas de PCB dedicadas para áudio.
* Um chassi com um módulo de áudio HD no painel frontal é necessário para suportar a saída de áudio 7.1 Surround Sound.

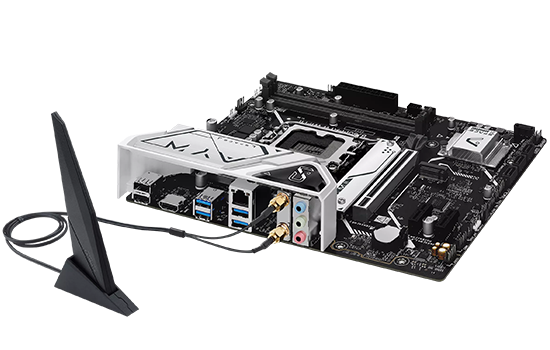

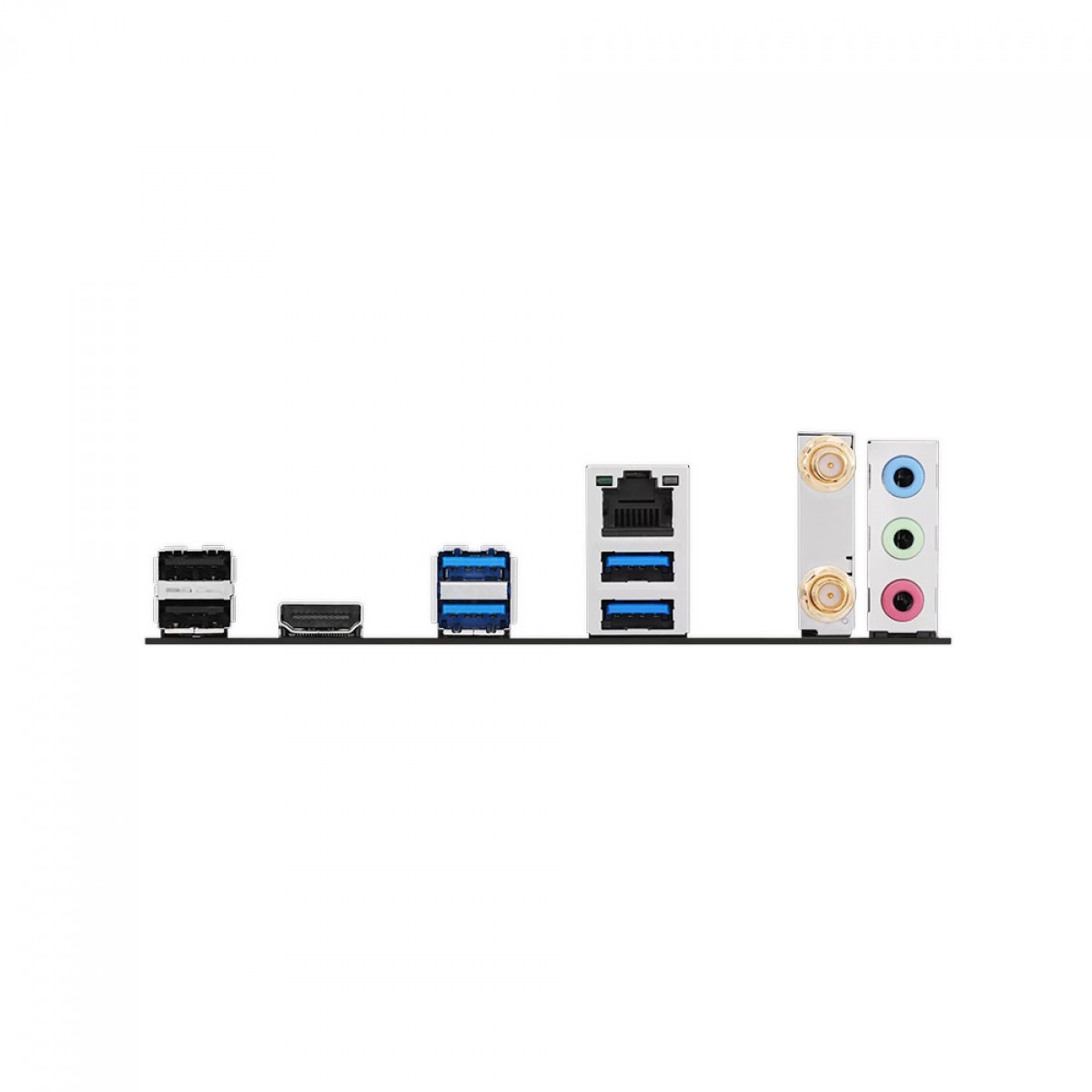

Portas de E/S do painel traseiro:
4 portas USB 5Gbps (4 x Tipo A)
2 portas USB 2.0 (2 x Tipo A)
1 porta HDMI ^™
1 módulo Wi-Fi
1 porta Ethernet Realtek 2.5Gb
3 conectores de áudio

Conectores internos de E/S:
Conexões relacionadas a ventoinhas e refrigeração:
1 conector de 4 pinos para ventoinha da CPU;
2 conectores de 4 pinos para ventoinhas do gabinete. Conexões
relacionadas à alimentação:
1 conector de alimentação principal de 24 pinos;
1 conector de alimentação da CPU de 8 pinos (+12V). Conexões
relacionadas a armazenamento:
2 slots M.2 (Key M);
4 portas SATA 6Gb/s. Conexões
USB:
1 conector USB 5Gbps (suporta 2 portas USB 5Gbps adicionais);
1 conector USB 2.0 (suporta 2 portas USB 2.0 adicionais). Conexões
diversas:
3 conectores RGB endereçáveis ​​Gen 2
; 1 conector Clear CMOS;
1 conector de porta COM
; 1 conector de áudio do painel frontal (F_AUDIO);
1 conector de saída S/PDIF;
1 conector de alto-falante;
1 conector SPI TPM (14-1 pinos);
1 conector de sistema do painel frontal (10-1 pinos ).

Características especiais:
ASUS 5X PROTECTION III
- DIGI+ VRM
- LANGuard
- Proteção contra sobretensão
- SafeSlot
- Painel traseiro de E/S em aço inoxidável -
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED Core
- Q-Slot -
ASUS EZ DIY
- ProCool -
Solução Térmica ASUS
- Dissipador de calor M.2
- Design de dissipador de calor VRM -
Aura Sync
- Conectores RGB endereçáveis ​​de segunda geração

Recursos de software:
Software exclusivo ASUS
Armoury Crate
- Aura Sync
- Fan Xpert 2+
- Cancelamento de ruído bidirecional com IA
ASUS DriverHub
- ASUS CPU-Z
AI Suite 3
- DIGI+ VRM
- PC Cleaner
Norton 360 Deluxe (60 dias de avaliação gratuita)
WinRAR (40 dias de avaliação gratuita)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
* Para mais recursos de software, visite o site de suporte da ASUS ou acesse www.asus.com/support para obter mais informações.

BIOS:
ROM Flash de 128 Mb, BIOS UEFI AMI

Capacidade de grenciamento:
WOL por PME, PXE

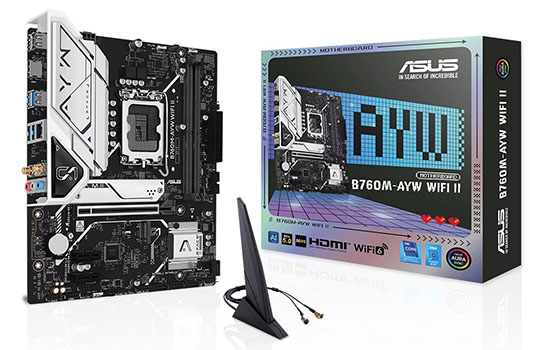

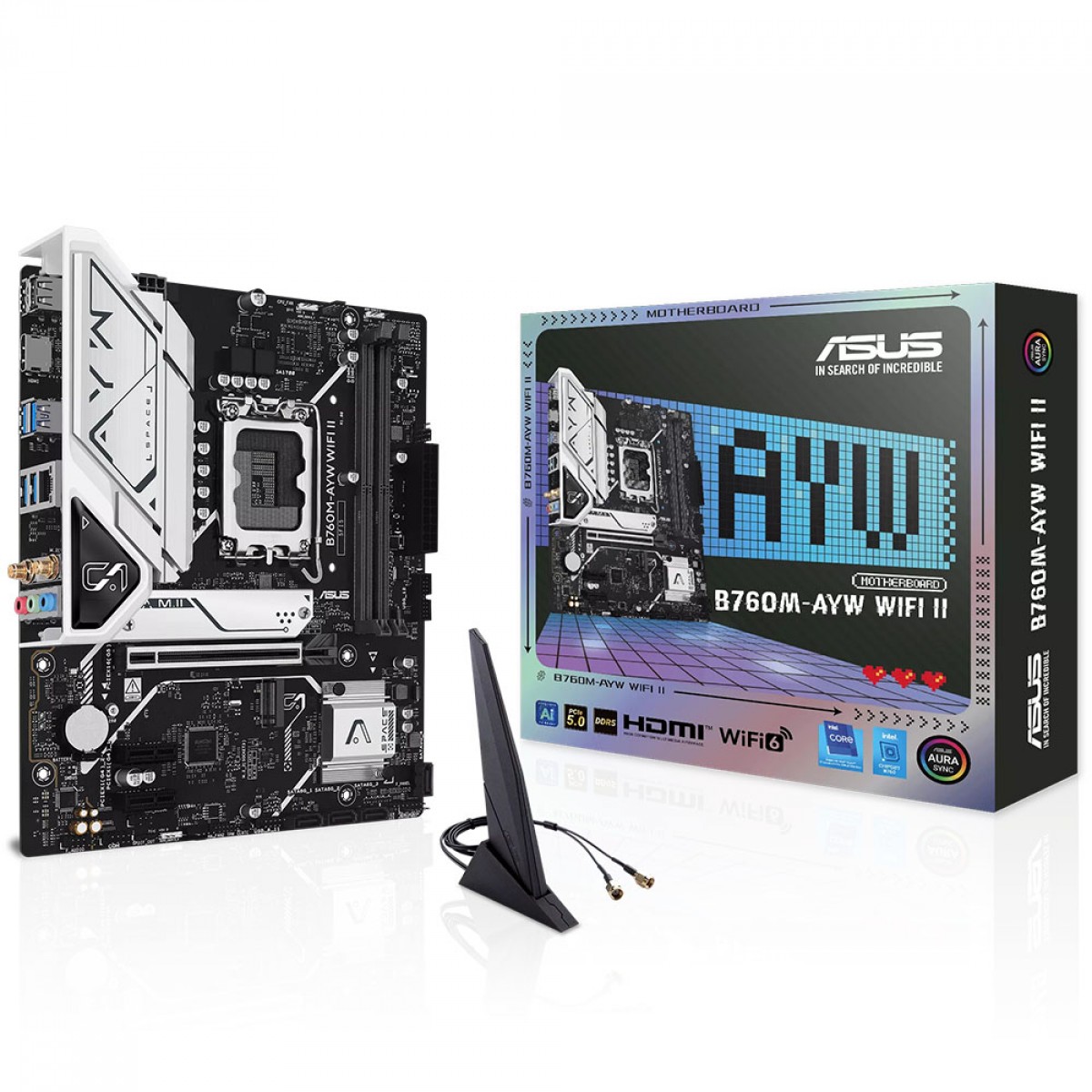

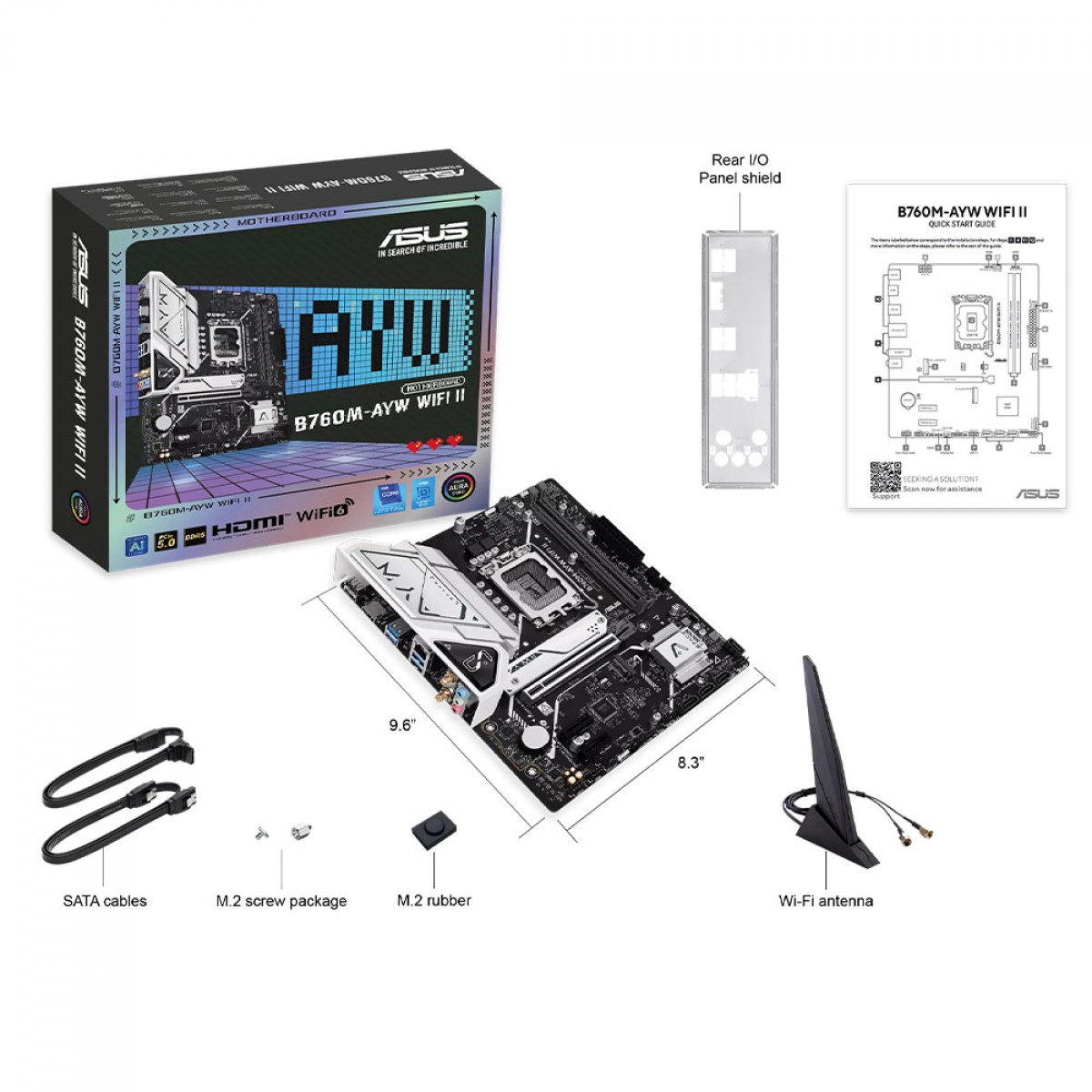

Acessórios:
Cabos
2 x cabos SATA 6 Gb/s
Diversos
1 x antenas móveis ASUS Wi-Fi
1 x I/O Shield
1 x pacote de borracha M.2
1 x pacote de parafuso para SSD M.2
Documentação
1 x Guia do usuário

Sistema operacional:
Windows® ¹¹  , Windows® ¹⁰  de 64 bits

Fator de forma:
Fator de forma mATX
9,6 polegadas x 8,3 polegadas (24,4 cm x 21,1 cm)
