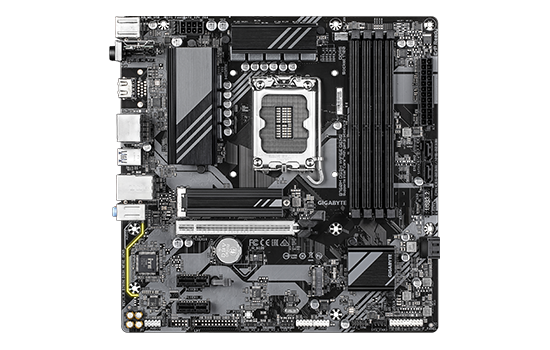

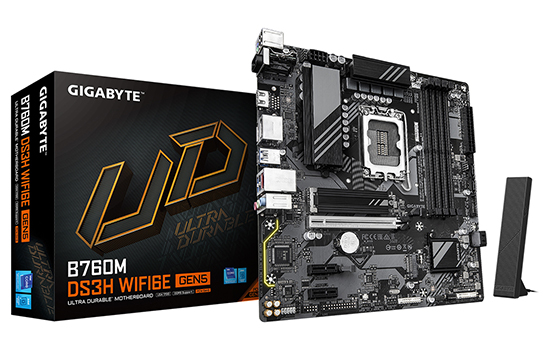

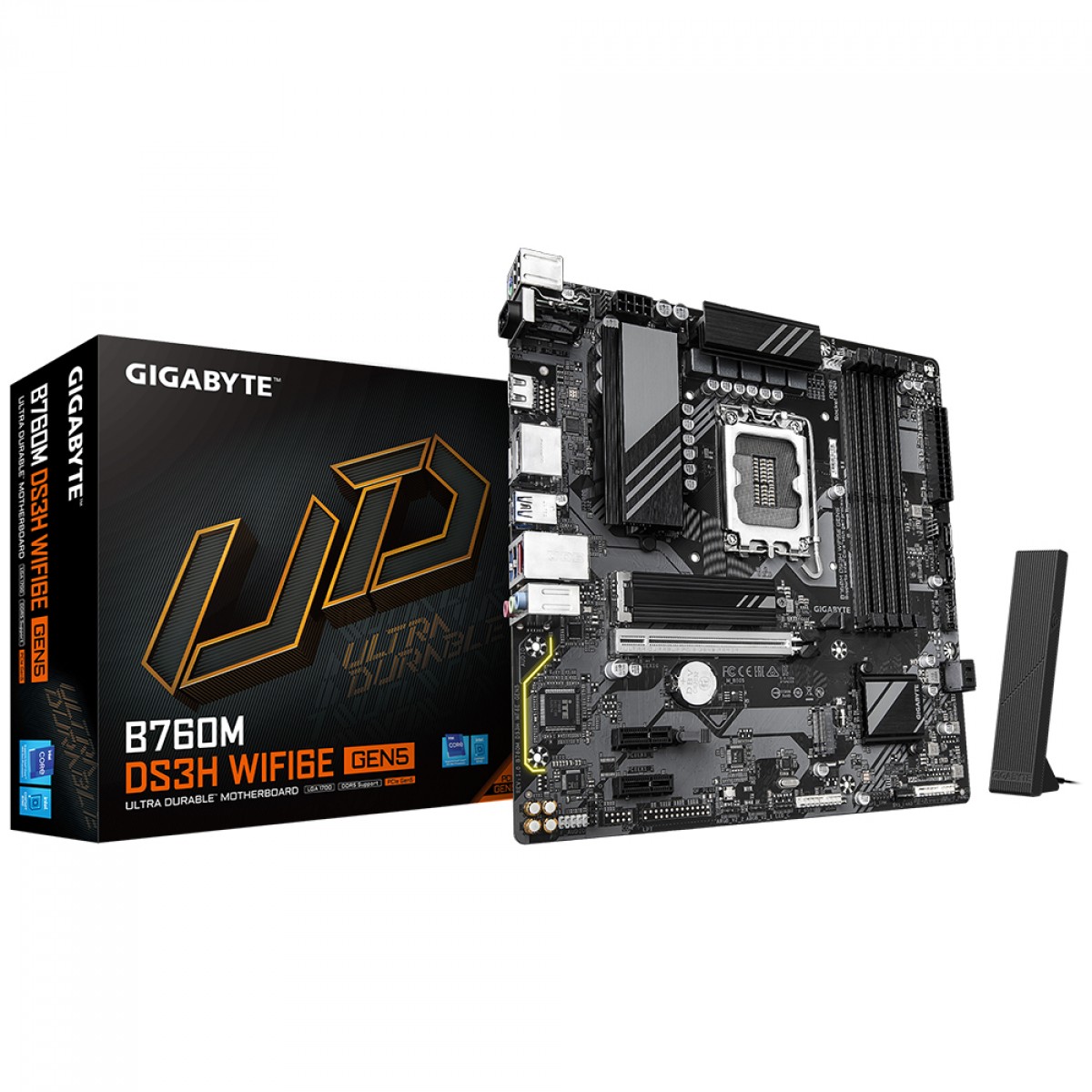

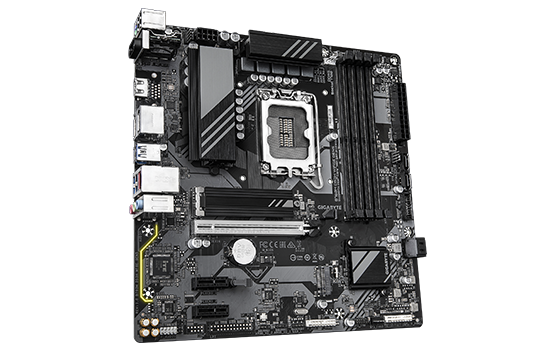

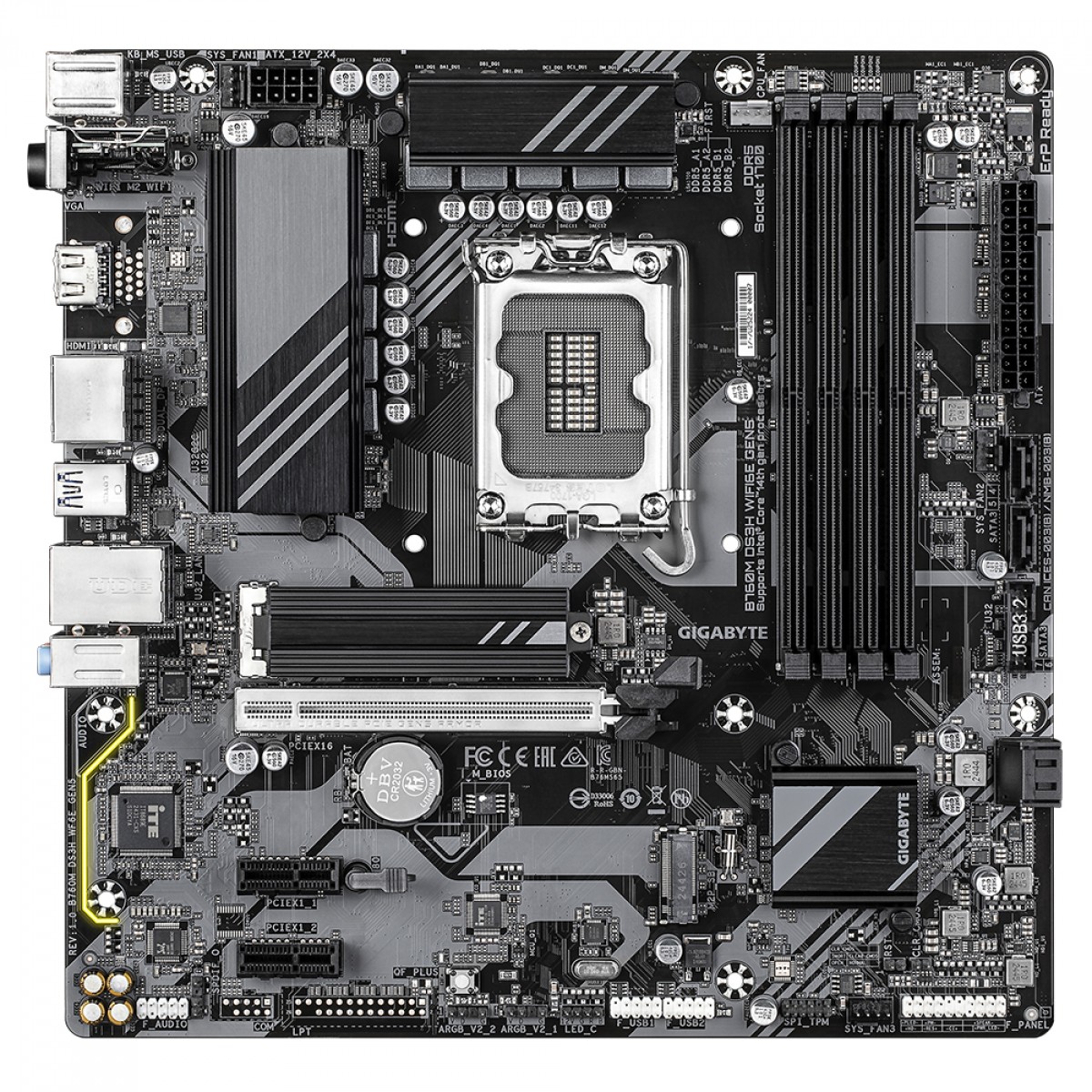

Placa Mãe Gigabyte B760M DS3H WIFI6E GEN5, Chipset B760, Intel LGA 1700, M-ATX, DDR5

Marca:
Gigabyte

Modelo:
B760M DS3H WF6E GEN5

CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
(acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas).
O cache L3 varia de acordo com a CPU .

Chipset:
Chipset Intel® B760 Express

Memória:
^{Processadores Intel ®} Core™ i9/i7 de 14ª e 13ª gerações :
Suporte para módulos de memória DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC)/ 5600/5200/4800/4400 MT/s Processadores
Intel ^® Core™ i5/i3 de 13ª geração e Intel ^® Core™, Pentium ^® Gold e Celeron ^® de 12ª geração :
Suporte para módulos de memória DDR5 4800/4400 MT/s
4 soquetes DDR5 DIMM com suporte para até 256 GB (capacidade de DIMM único de 64 GB) de memória do sistema Suporte
para arquitetura de memória de canal duplo
para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)

Gráficos Onboard:
Processador gráfico integrado - Suporte a gráficos Intel® HD:
- 1 porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até três monitores ao mesmo tempo

Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
Suporte para saída S/PDIF

LAN:
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para o padrão sem fio 11ax 160 MHz
(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão
CPU:
- 1 slot PCI Express x16, com suporte a PCIe 5.0 e execução a x16

* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.

Chipset:
- 2 slots PCI Express x1, com suporte a PCIe 3.0 e execução a x1

Interface de Armazenamento:
CPU:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
- 4 x conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
- 1 porta USB Tipo C® no painel traseiro, com suporte a USB 3.2 Gen 2
- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
- 2 portas USB 2.0/1.1 no painel traseiro
Chipset+Hub USB 2.0:
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores Internos I/O:
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX de 12 V de 8 pinos
1 conector de ventoinha da CPU
3 conectores de ventoinha do sistema
2 conectores de fita LED RGB Gen2 endereçáveis
​​1 conector de fita LED RGB
2 conectores M.2 Socket 3
4 conectores SATA 6 Gb/s
1 conector do painel frontal
1 conector de áudio do painel frontal
1 conector USB 3.2 Gen 1
2 conectores USB 2.0/1.1
1 conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 conector de saída S/PDIF
1 botão Q-Flash Plus
1 jumper de reinicialização
1 jumper Clear CMOS

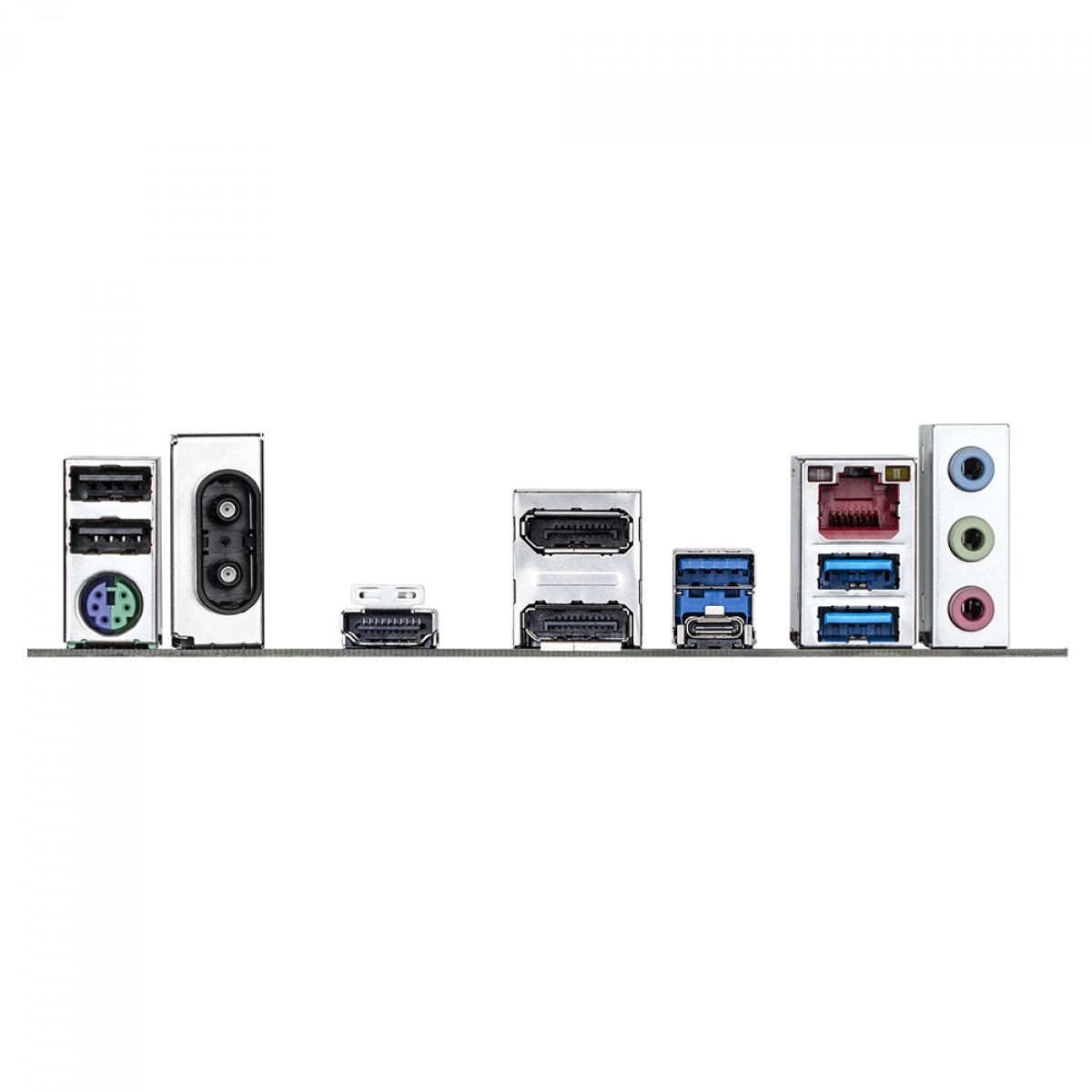

Conectores Painel Traseiro:
2 portas USB 2.0/1.1
1 porta PS/2 para teclado/mouse
2 conectores de antena (2T2R)
1 porta HDMI (Observação)
2 DisplayPorts (Observação)
3 portas USB 3.2 Gen 1
1 porta USB Type-C®, com suporte para USB 3.2 Gen 2
1 porta RJ-45
3 conectores de áudio

(Observação) O suporte real pode variar de acordo com a CPU.

Controlador I/O:
Chip controlador de E/S iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador

BIOS:
1 x 128 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos:
Suporte para GIGABYTE Control Center (GCC)
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para Smart Backup

Pacote de Software:
Norton® Internet Security (versão OEM)

Sistema Operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
