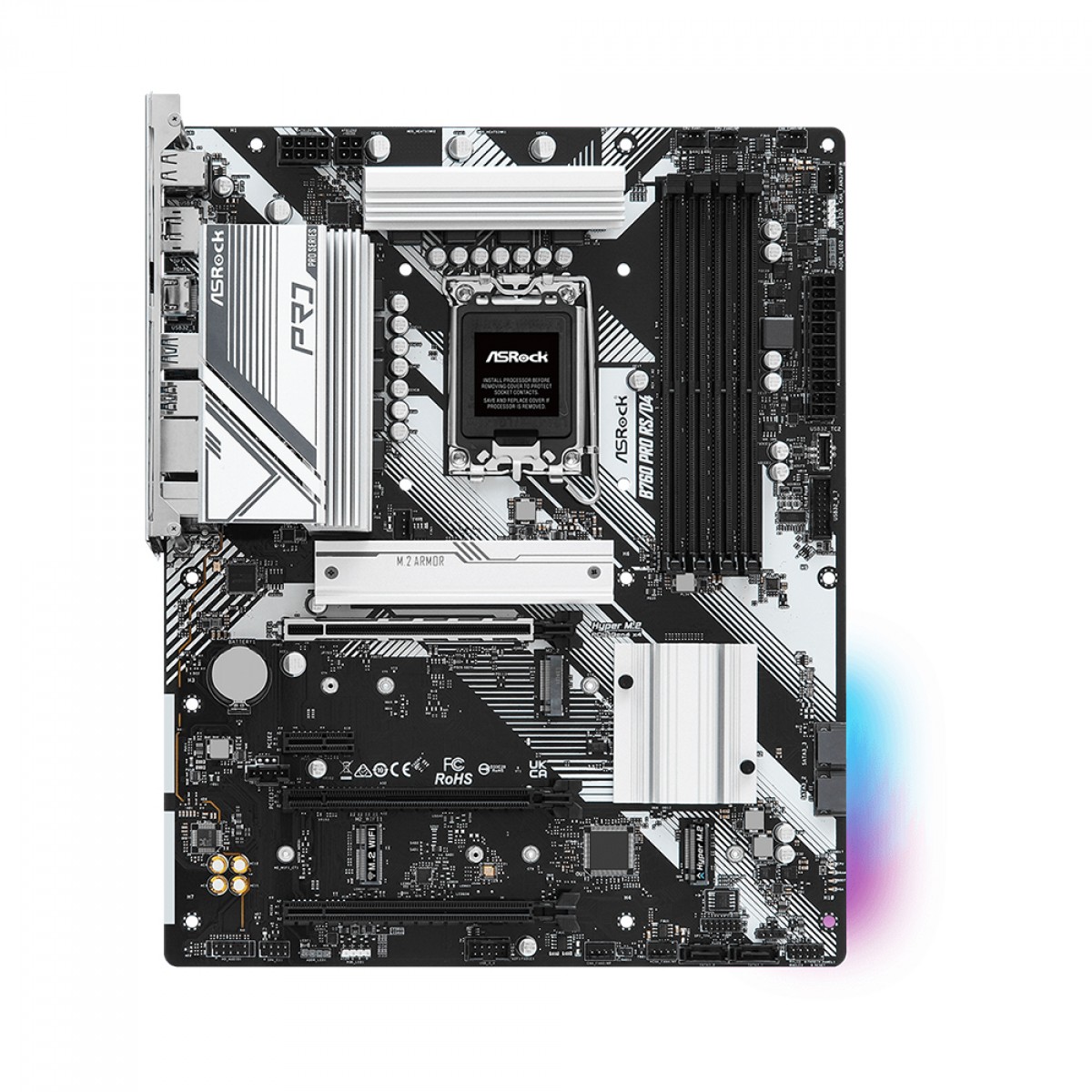

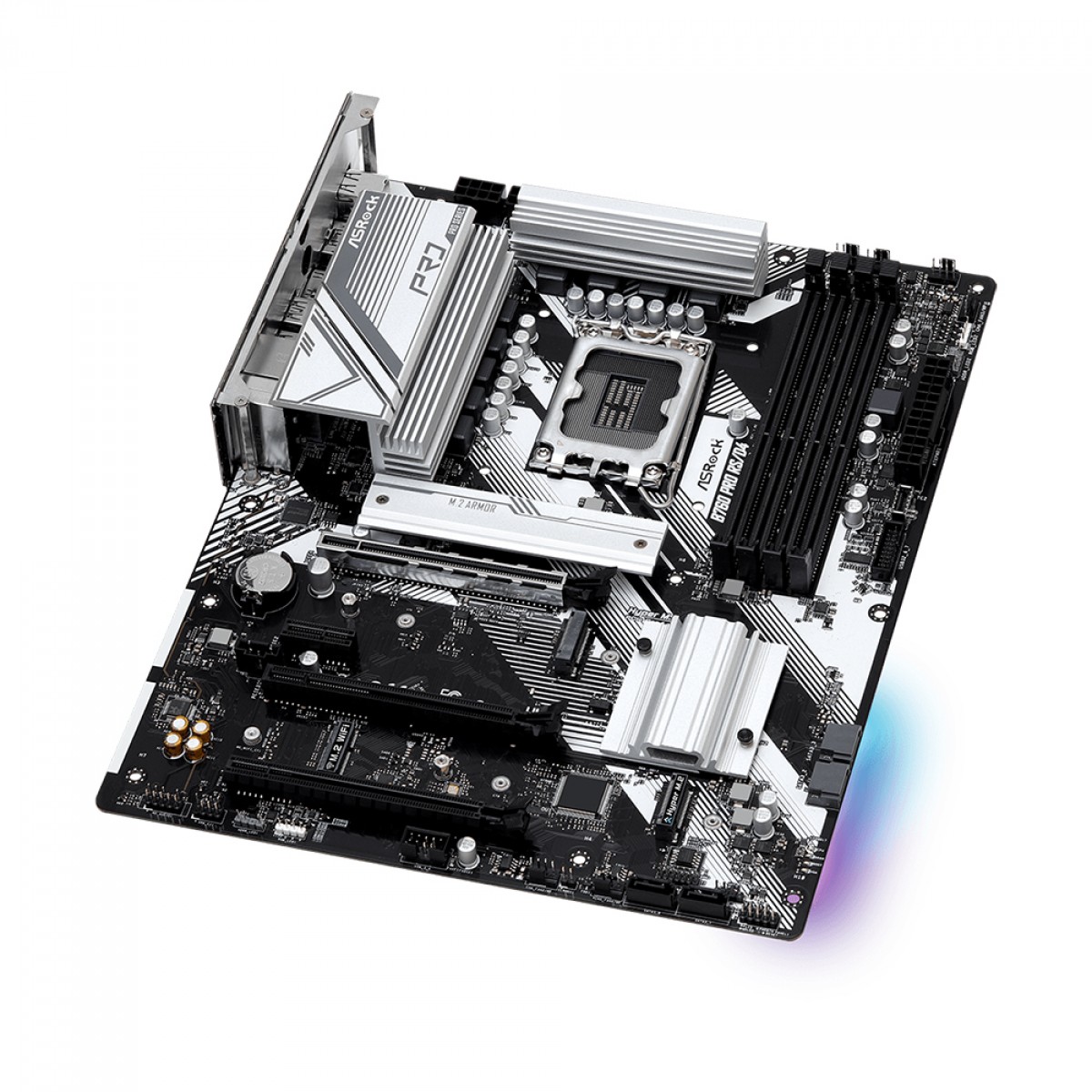

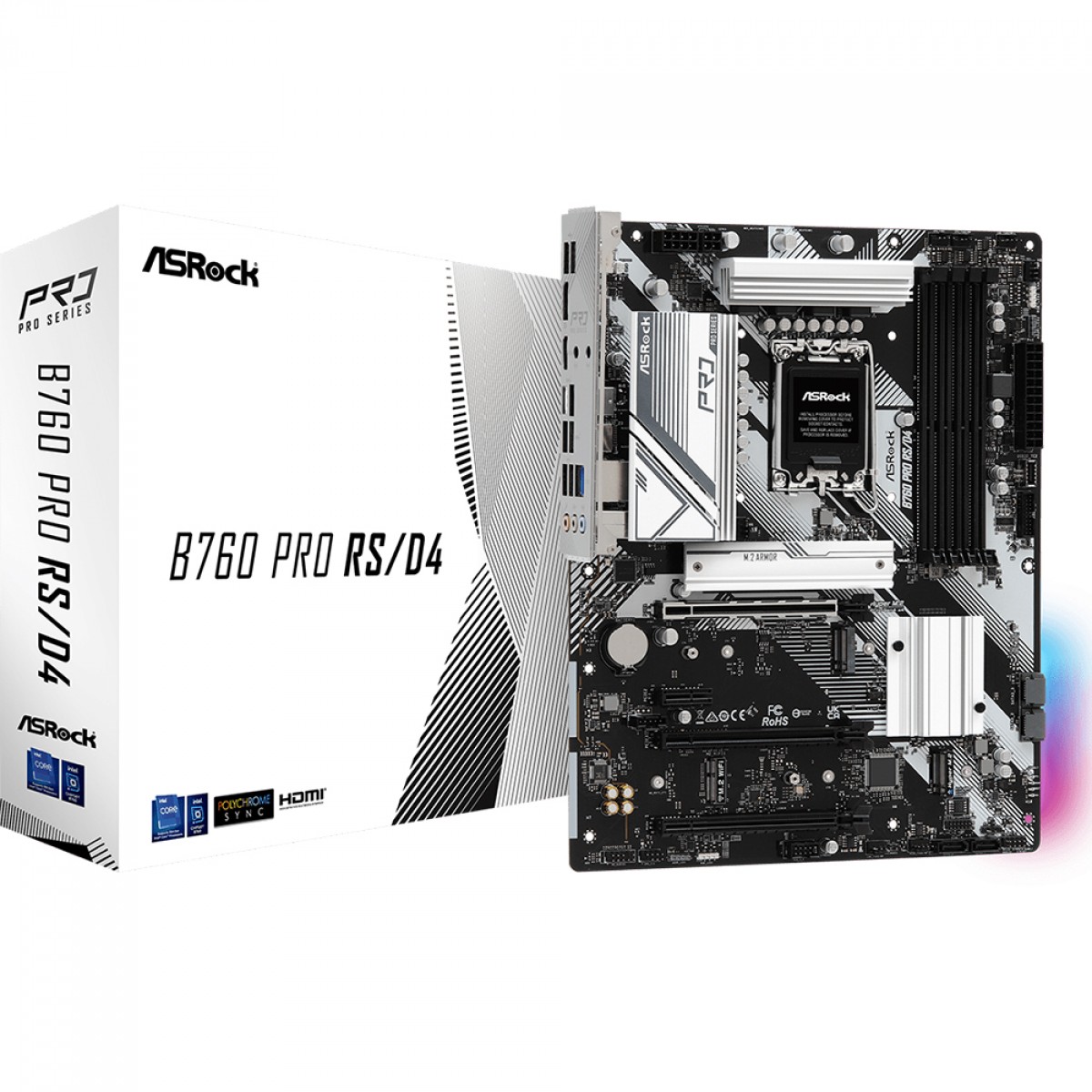

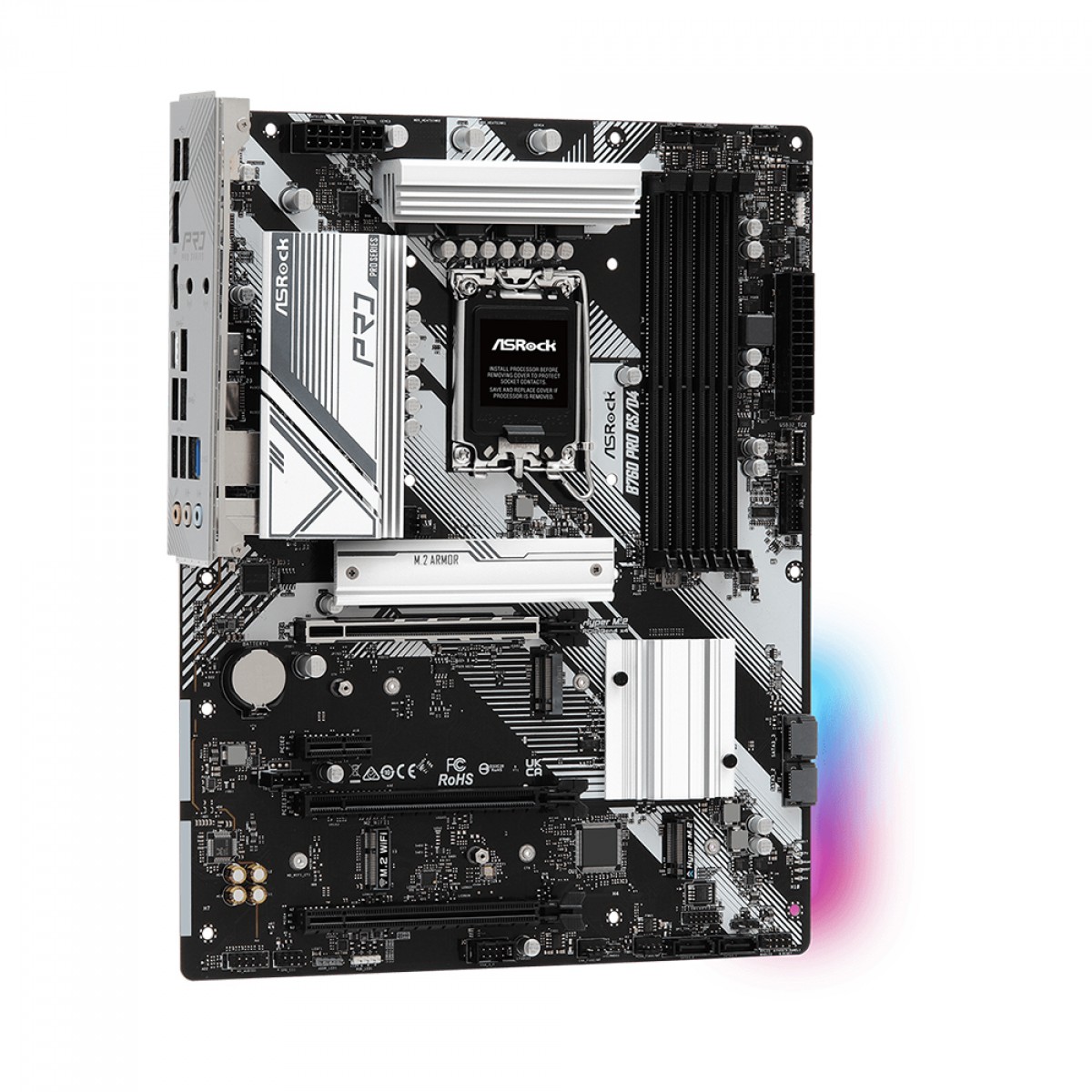

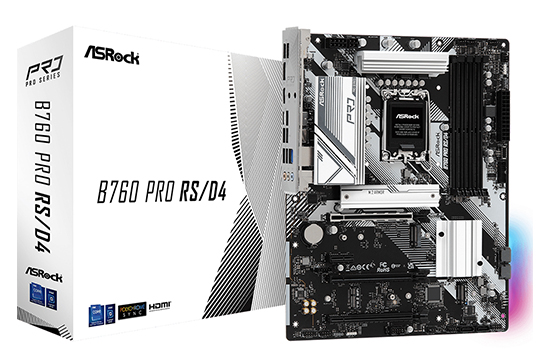

Placa Mãe ASRock B760 Pro RS/D4, Chipset B760, Intel LGA 1700, ATX, DDR4, 90-MXBL80-A0UAYZ

Marca:
ASRock

Modelo:
90-MXBL80-A0UAYZ

CPU:
- Suporta processadores Intel ® Core™ de 14ª, 13ª e 12ª geração (LGA1700)
- Suporta tecnologia Intel ® Hybrid
- Suporta tecnologia Intel ® Turbo Boost Max 3.0
- Suporta Intel ® Thermal Velocity Boost (TVB)
- Suporta Intel ® Adaptive Boost Tecnologia (ABT)

Chipset:
- Intel^® B760

Memory:
- Tecnologia de memória DDR4 de canal duplo
- 4 x slots DDR4 DIMM
- Suporta memória DDR4 não-ECC, sem buffer até 5333+(OC) *
- Suporta módulos de memória ECC UDIMM (opera em modo não-ECC)
- Máx. capacidade de memória do sistema: 128 GB
- Suporta Intel® ^Extreme Memory Profile (XMP) 2.0


* 1DPC 1R até 5333+ MHz (OC), 3200 MHz nativamente.
1DPC 2R Até 4400+ MHz (OC), 3200 MHz nativamente.
2DPC 1R Até 4.266+ MHz (OC), 3.200 MHz nativamente.
2DPC 2R Até 4.000+ MHz (OC), 3.200 MHz nativamente.

BIOS:
BIOS legal AMI UEFI de 128 MB com suporte GUI

Graphics:
- Arquitetura gráfica Intel ^®
Xe (Gen 12) - 1 x compatível com HDMI 2.1 TMDS, suporta HDCP 2.3 e máx. resolução de até 4K 60 Hz
- 1 x DisplayPort 1.4 com DSC (compactado), suporta HDCP 2.3 e máx. resolução de até 8K 60 Hz / 5K 120 Hz


* Gráficos Intel ^® UHD integrados e as saídas VGA podem ser suportadas apenas com processadores integrados à GPU.

Audio:
- Áudio HD de 7.1 canais (codec de áudio Realtek ALC897)
- Áudio Nahimic

LAN:
- LAN de 2,5 Gigabit 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Suporta software LAN Dragon 2.5G
- Controle de largura de banda de ajuste automático inteligente
- UI visual amigável
- Estatísticas visuais de uso da rede
- Configuração padrão otimizada para jogos, navegadores e Modos de streaming
- Controle de prioridade personalizado pelo usuário

Slots:
CPU:
- 1 x slot PCIe 4.0 x16 (PCIE1), suporta modo x16 *
Chipset:
- 1 x slot PCIe 4.0 x16 (PCIE3), suporta modo x4 *
- 1 x slot PCIe 3.0 x16 (PCIE4), suporta modo x1 *
- 1 x slot PCIe 3.0 x1 (PCIE2) *
- 1 x soquete M.2 (chave E), suporta módulo WiFi PCIe tipo 2230/BT e Intel ^® CNVIio/CNVio2 (WiFi/BT integrado)
- Suporta AMD CrossFire™

Armazenar:
CPU:

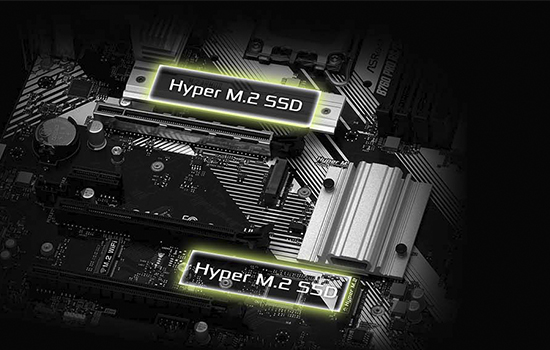

- 1 x soquete Hyper M.2 (M2_1, chave M), suporta modo tipo 2260/2280 PCIe Gen4x4 (64 Gb/s) *
Chipset:
- 1 x soquete M.2 (M2_2, chave M), suporta tipo Modo 2260/2280 PCIe Gen4x2 (32 Gb/s) *
- 1 x soquete Hyper M.2 (M2_3, Key M), suporta modo tipo 2260/2280 PCIe Gen4x4 (64 Gb/s) *
- 4 x SATA3 6,0 Gb/ s Conectores


* Suporta Intel® ^Volume Management Device (VMD)
Suporta SSD NVMe como discos de inicialização

- 1 x soquete M.2 (M2_2, chave M), suporta tipo Modo 2260/2280 PCIe Gen4x2 (32 Gb/s) *
- 1 x soquete Hyper M.2 (M2_3, Key M), suporta modo tipo 2260/2280 PCIe Gen4x4 (64 Gb/s) *
- 4 x SATA3 6,0 Gb/ s Conectores

RAID:
Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
1 x USB 3.2 Gen2 Tipo C (frontal)
1 x USB 3.2 Gen1 Tipo C (traseiro)
7 x USB 3.2 Gen1 Tipo A (5 traseiros, 2 frontais)
4 x USB 2.0 (2 traseiros, 2 Frontal)
* Todas as portas USB suportam proteção ESD

Connector:
- 1 x cabeçalho SPI TPM
- 1 x cabeçalho de intrusão de chassi e alto-falante
- 2 x cabeçalhos de LED RGB *
- 2 x cabeçalhos de LED endereçáveis ​​* *
- 1 x conector de ventilador de CPU (4 pinos) * * *
- 1 x CPU/bomba de água Conector do ventilador (4 pinos) (controle inteligente de velocidade do ventilador) * * * *
- 5 x conectores de ventilador do chassi/bomba de água (4 pinos) (controle inteligente de velocidade do ventilador) * * * * *
- 1 x conector de alimentação ATX de 24 pinos
- 1 x conector de alimentação de 12 V de 8 pinos (conector de alimentação de alta densidade)
- 1 x conector de alimentação de 12 V de 4 pinos (conector de alimentação de alta densidade)
- 1 x conector de áudio do painel frontal
- 1 x conector Thunderbolt ™ AIC (5 pinos) ( Suporta placa ASRock Thunderbolt™ 4 AIC)
- 1 x conector USB 2.0 (suporta 2 portas USB 2.0)
- 1 x conector USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1)
- 1 x painel frontal tipo C USB 3.2 Gen2 cabeçalho (10 Gb) /s

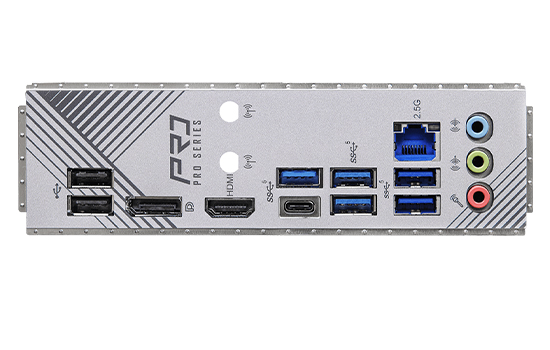

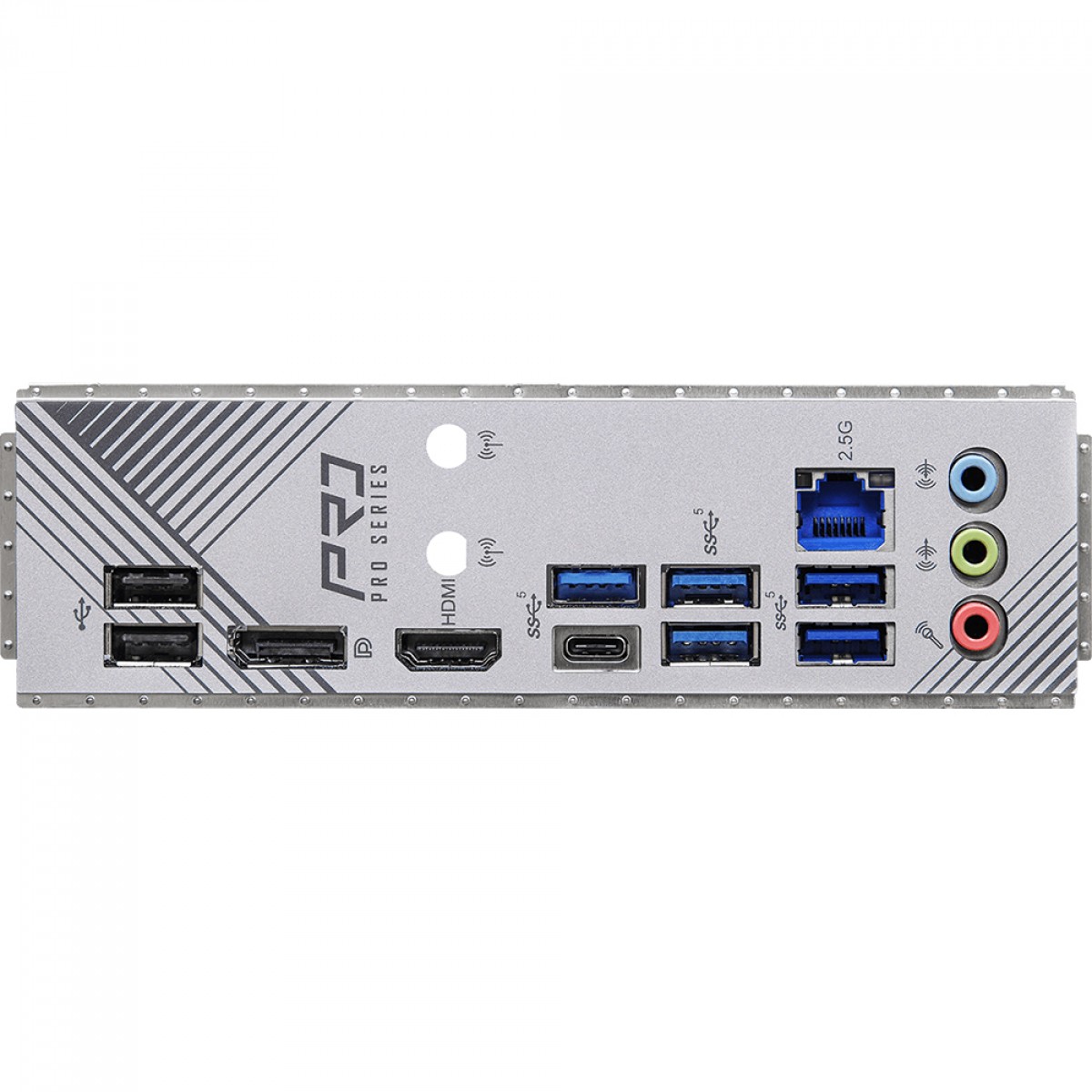

Rear Panel I/O:
2 x pontos de montagem de antena
1 x porta HDMI
1 x DisplayPort 1.4
1 x porta USB 3.2 Gen1 tipo C
5 x portas USB 3.2 Gen1 tipo A
2 x portas USB 2.0
1 x porta LAN RJ 45
Conectores de áudio HD: entrada de linha / alto-falante frontal / microfone

Software and UEFI:
Software
- Utilitário de placa-mãe ASRock (A-Tuning)
- Software ASRock Dragon 2.5G LAN
- ASRock Polychrome SYNC *
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock Meus favoritos em UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash
- ASRock Easy Instalador RAID

Acessorios:
- 1 x manual do usuário
- 2 x cabos de dados SATA
- 4 x parafusos para soquetes M.2
- 1 x espaçador para soquete M.2

Form Factor:
Fator de forma ATX: 12,0 pol. x 9,6 pol., 30,5 cm x 24,4 cm
