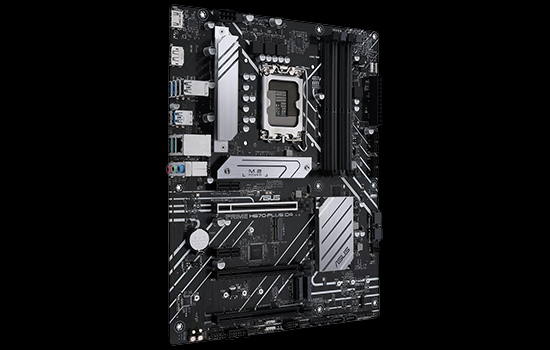

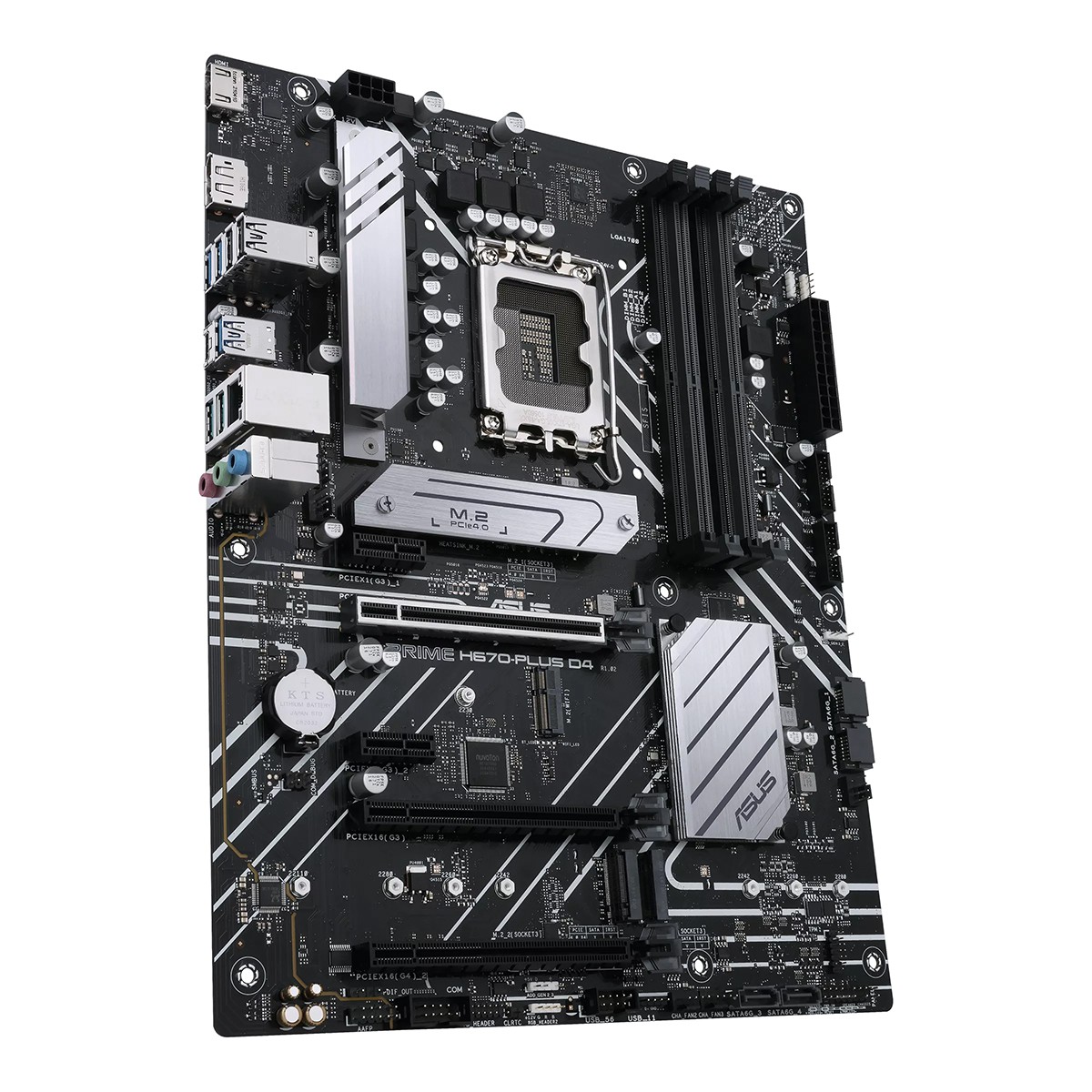

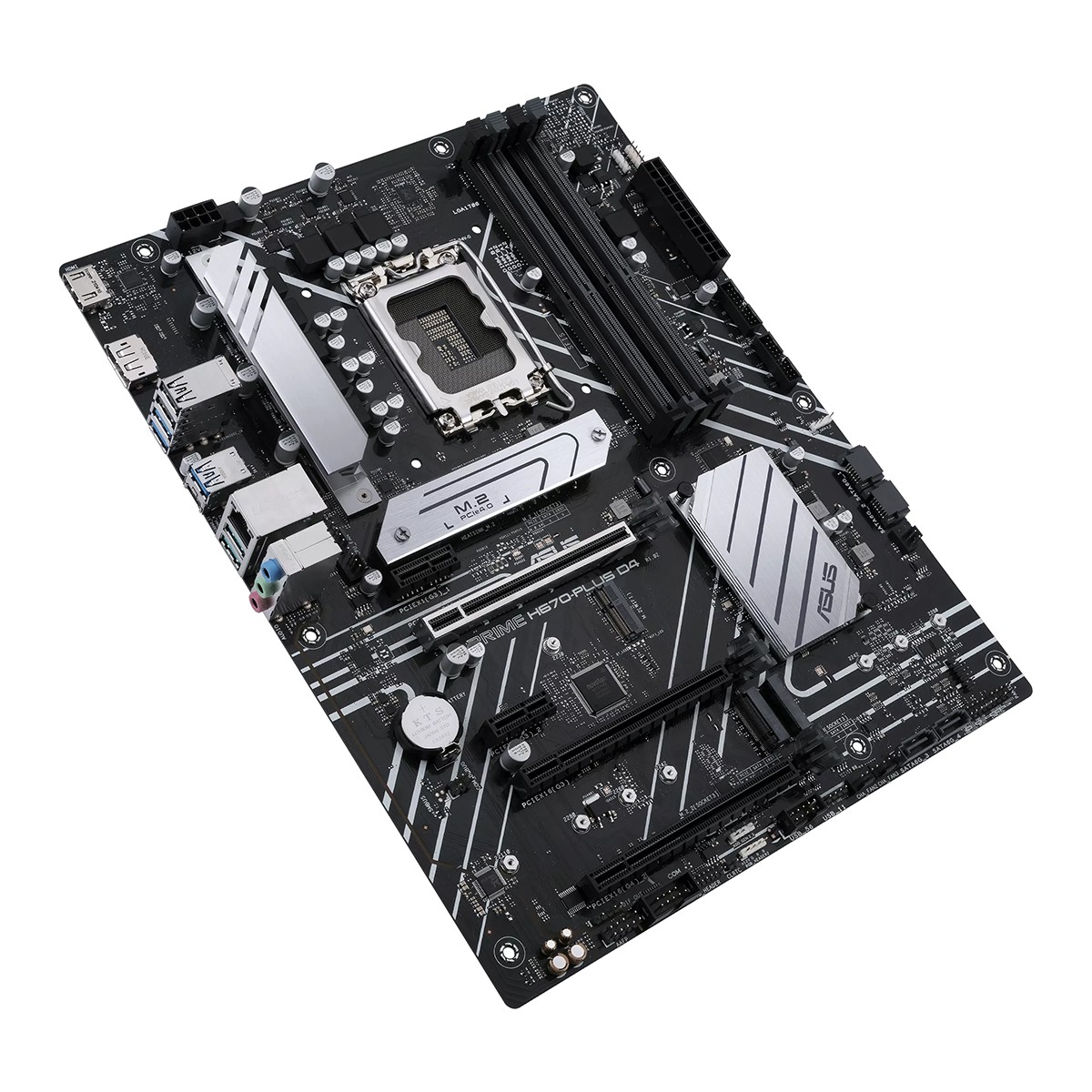

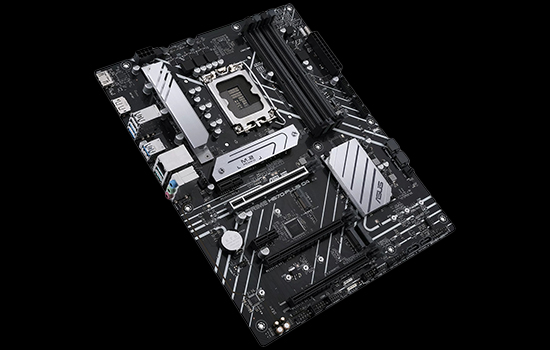

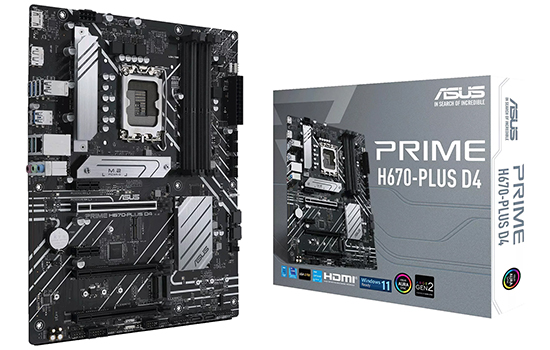

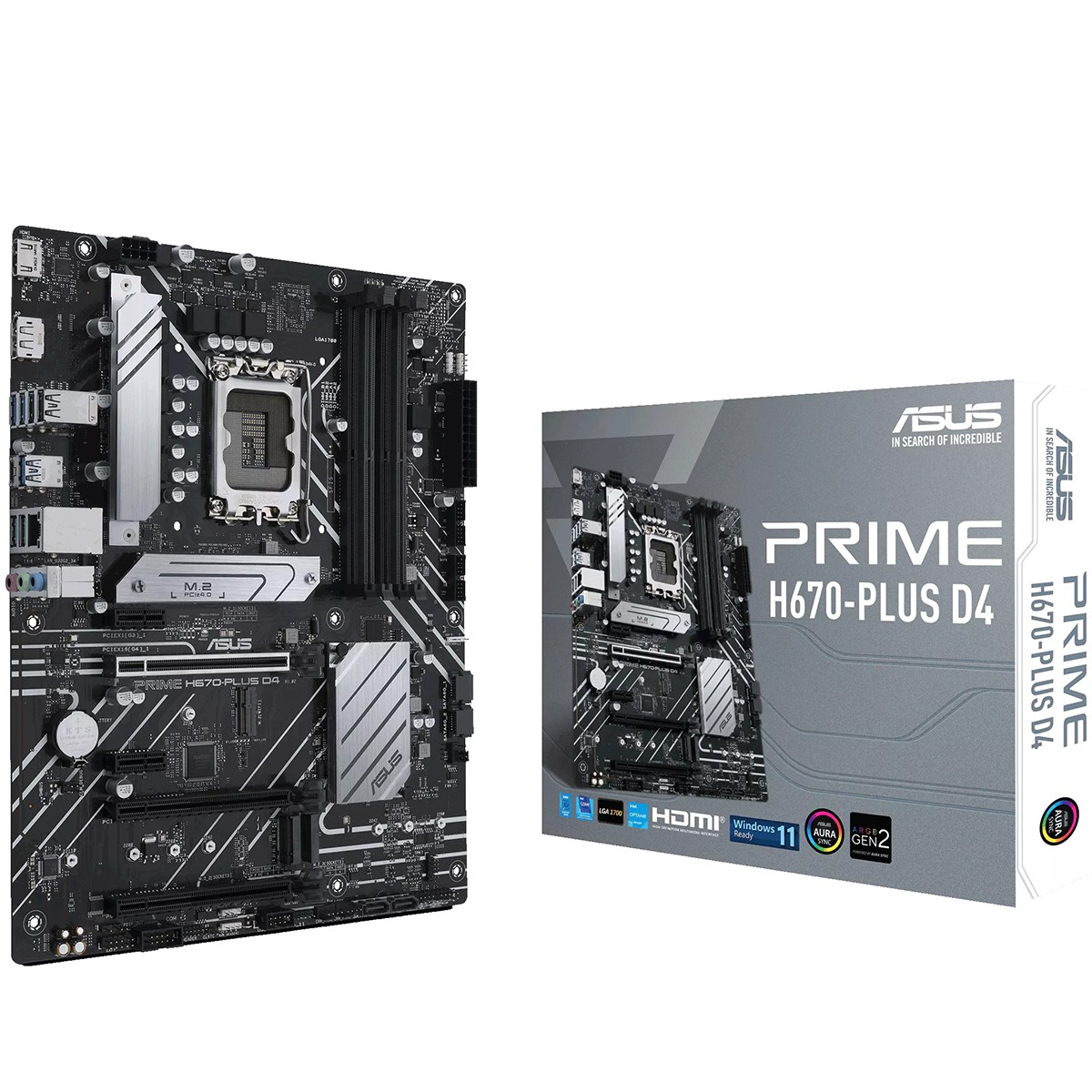

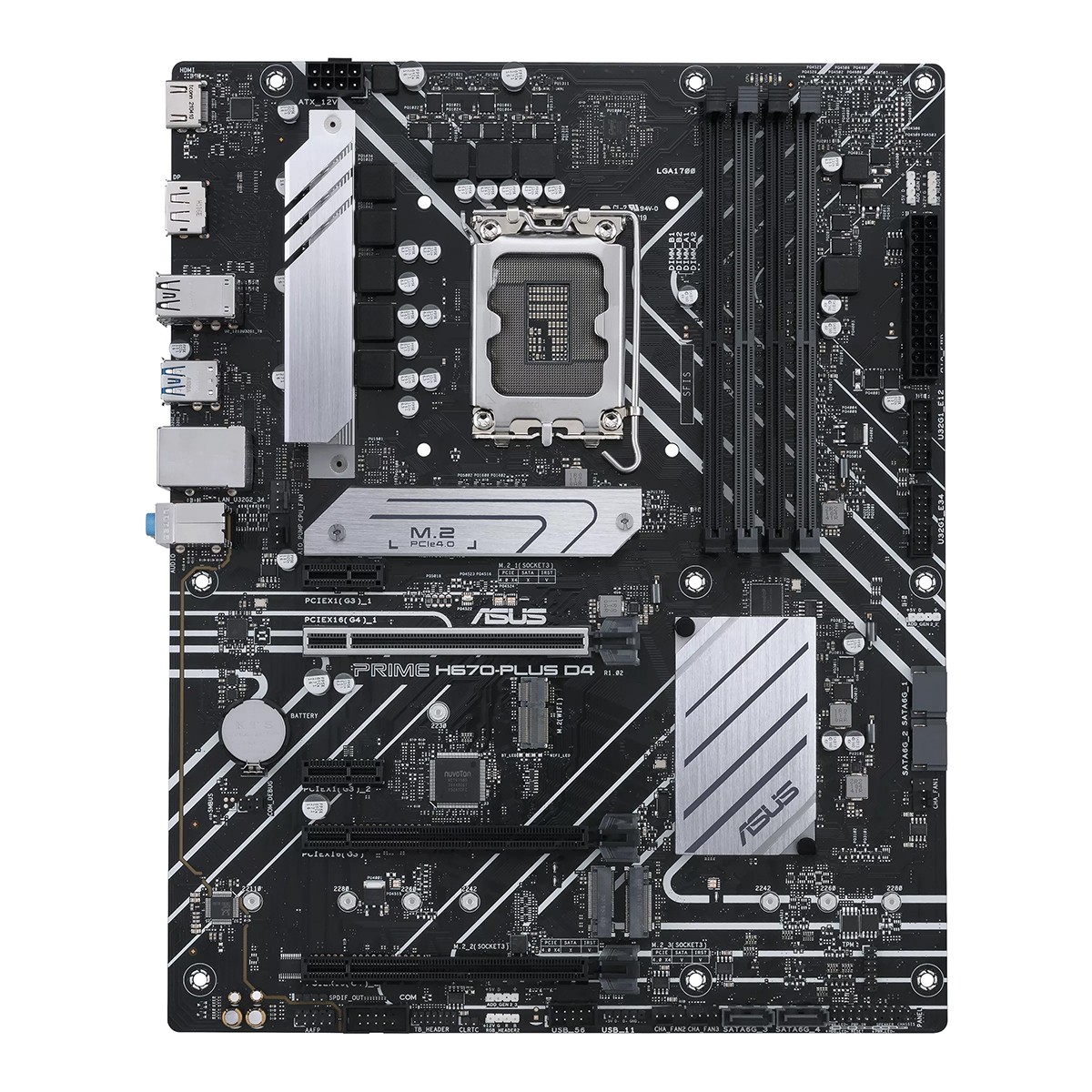

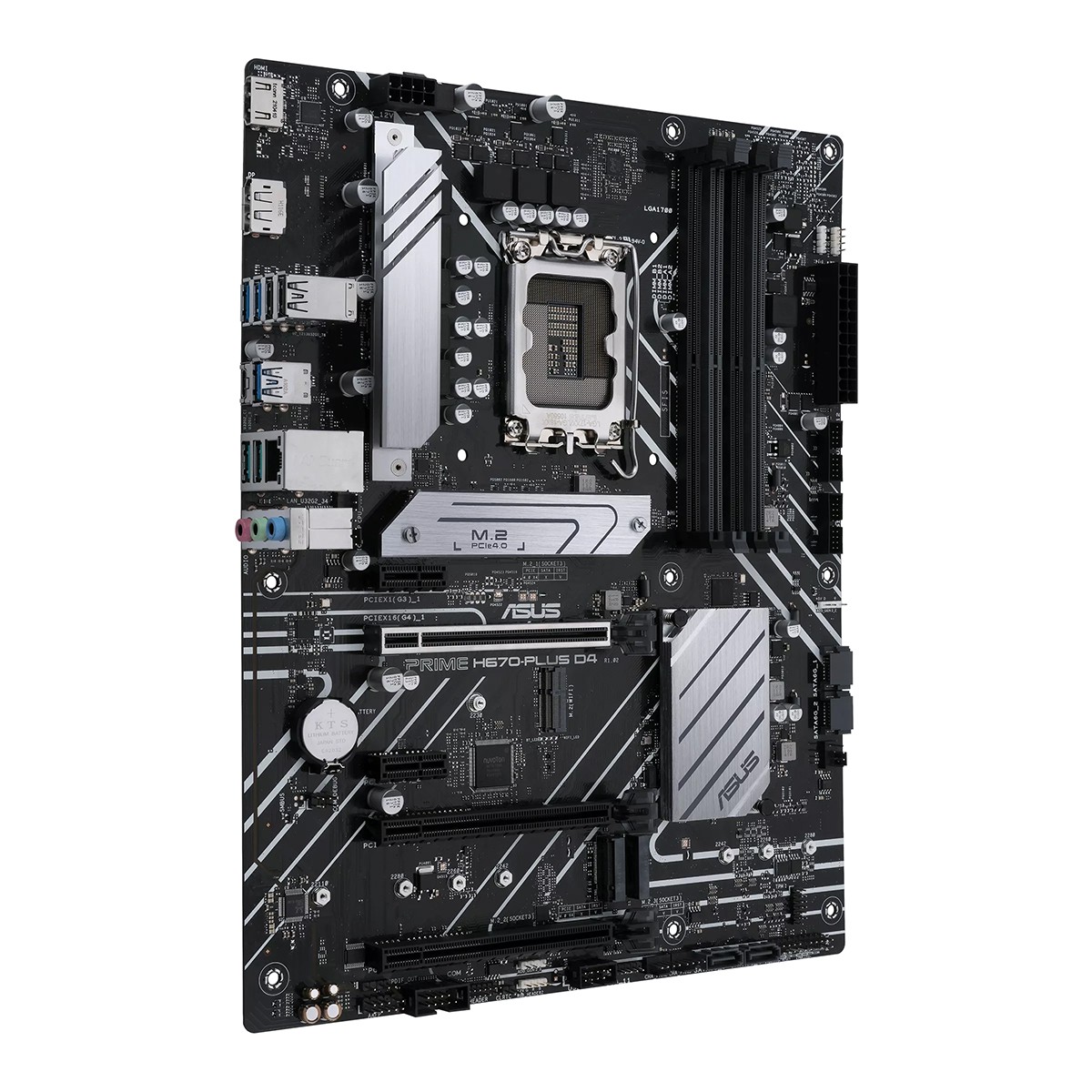

Placa Mãe ASUS PRIME H670 PLUS D4, Chipset H670, Intel LGA 1700, ATX, DDR4, 90MB18W0-M0EAY0

Marca:
ASUS

Modelo:
90MB18W0-M0EAY0

CPU0:
Intel Socket LGA1700 para processadores Intel Core de 12ª geração, Pentium Gold e Celeron
Intel Socket LGA1700 para processadores Intel Core, Pentium Gold e Celeron de 12ª geração*
Suporta Intel Turbo Boost Technology 2.0 e Intel Turbo Boost Max Technology 3.0**
* Consulte www.asus.com para obter a lista de suporte de CPU.
** O suporte à tecnologia Intel Turbo Boost Max 3.0 depende dos tipos de CPU.

Chipset:
H670

Memória:
4 x DIMM, máx. 128 GB, DDR4
5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/ 3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Não-ECC, memória sem buffer*"
Arquitetura de memória de canal duplo
Suporta Intel® Extreme Memory Profile (XMP)
OptiMem
*A taxa de dados da memória real depende dos tipos de CPU e módulos DRAM, para mais informações, consulte www.asus.com para obter a lista de suporte de memória.

Gráficos:
1 x DisplayPort**
1 x porta HDMI® ***
*As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
** Suporta máx. 4K@60Hz conforme especificado em DisplayPort 1.4.
***Suporta 4K@60Hz conforme especificado em HDMI 2.1.
**** O suporte à resolução VGA depende da resolução dos processadores.

Slots de expansão:
Processadores Intel® de 12ª geração*
1 x slot PCIe 4.0 x16
Chipset Intel® H670**
1 x slot PCIe 4.0 x16 (suporta o modo x4)
1 x slot PCIe 3.0 x16 (suporta o modo x4)
2 x slots PCIe 3.0 x1
* Verifique a tabela de bifurcação PCIe no site de suporte.
** Suporta Intel ® Optane Memory H Series no slot PCIe conectado a PCH.

Armazenar:

Processadores Intel® de 12ª geração
Slot M.2_1 (Chave M), tipo 2242/2260/2280
- Os processadores Intel ® 12th Gen suportam o modo PCIe 4.0 x4.
Chipset Intel® H670**
Slot M.2_2 (Chave M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)
Slot M.2_3 (Chave M), tipo 2242/2260/2280 (suporta modos PCIe 4.0 x4 e SATA)
4 x portas SATA 6Gb/s
* A tecnologia de armazenamento Intel ® Rapid suporta NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** A tecnologia de armazenamento Intel ® Rapid suporta Intel ® Optane Memory H Series em slots M.2 conectados a PCH.

Ethernet:
1 x Realtek 2,5 Gb Ethernet
ASUS LANGuard

Sem dio e Bluetooth:
1 x Realtek 2,5 Gb Ethernet
ASUS LANGuard

USB:

USB traseiro: Total de 8 portas
USB traseiro (total de 8 portas)
1 x porta USB 3.2 Gen 2 (1 x USB Type-C ® )
2 x portas USB 3.2 Gen 2 (2 x Tipo-A)
3 x portas USB 3.2 Gen 1 (3 x Tipo-A)
2 x portas USB 2.0 (2 x Tipo-A)
USB frontal: Total de 7 portas
USB frontal (total de 7 portas)
2 x conectores USB 3.2 Gen 1 suportam 4 portas USB 3.2 Gen 1 adicionais
1 x conector USB 2.0 suporta 2 portas USB 2.0 adicionais
1 x conector USB 2.0 suporta 1 porta USB 2.0 adicional

Áudio:
CODEC de áudio de alta definição Realtek 7.1 Surround Sound*
Suporta: Detecção de Jack, Multi-streaming, Retarefa de Jack no Painel Frontal
Suporta reprodução de até 24 bits/192 kHz
Recursos de áudio
Blindagem de áudio
O pré-regulador de energia reduz o ruído de entrada de energia para garantir um desempenho consistente
Capacitores de áudio premium
Camadas de PCB de áudio dedicadas
* É necessário um chassi com um módulo de áudio HD no painel frontal para suportar a saída de áudio 7.1 Surround Sound.

Recursos de áudio:
Blindagem de áudio
Capacitores de áudio japoneses premium
Camadas de PCB de áudio dedicadas
Um chassi com um módulo de áudio HD no painel frontal é necessário para suportar a saída de áudio 7.1 Surround Sound.

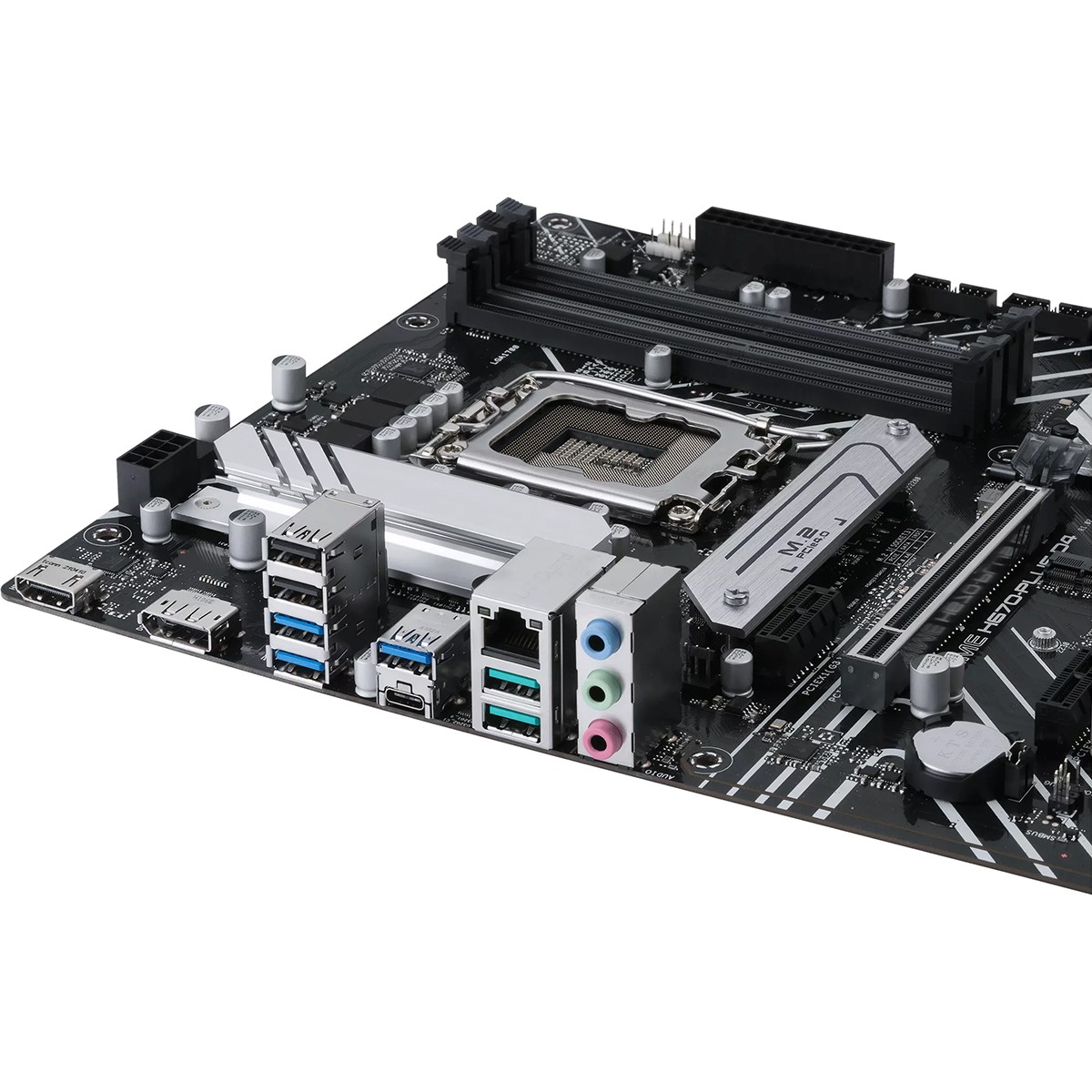

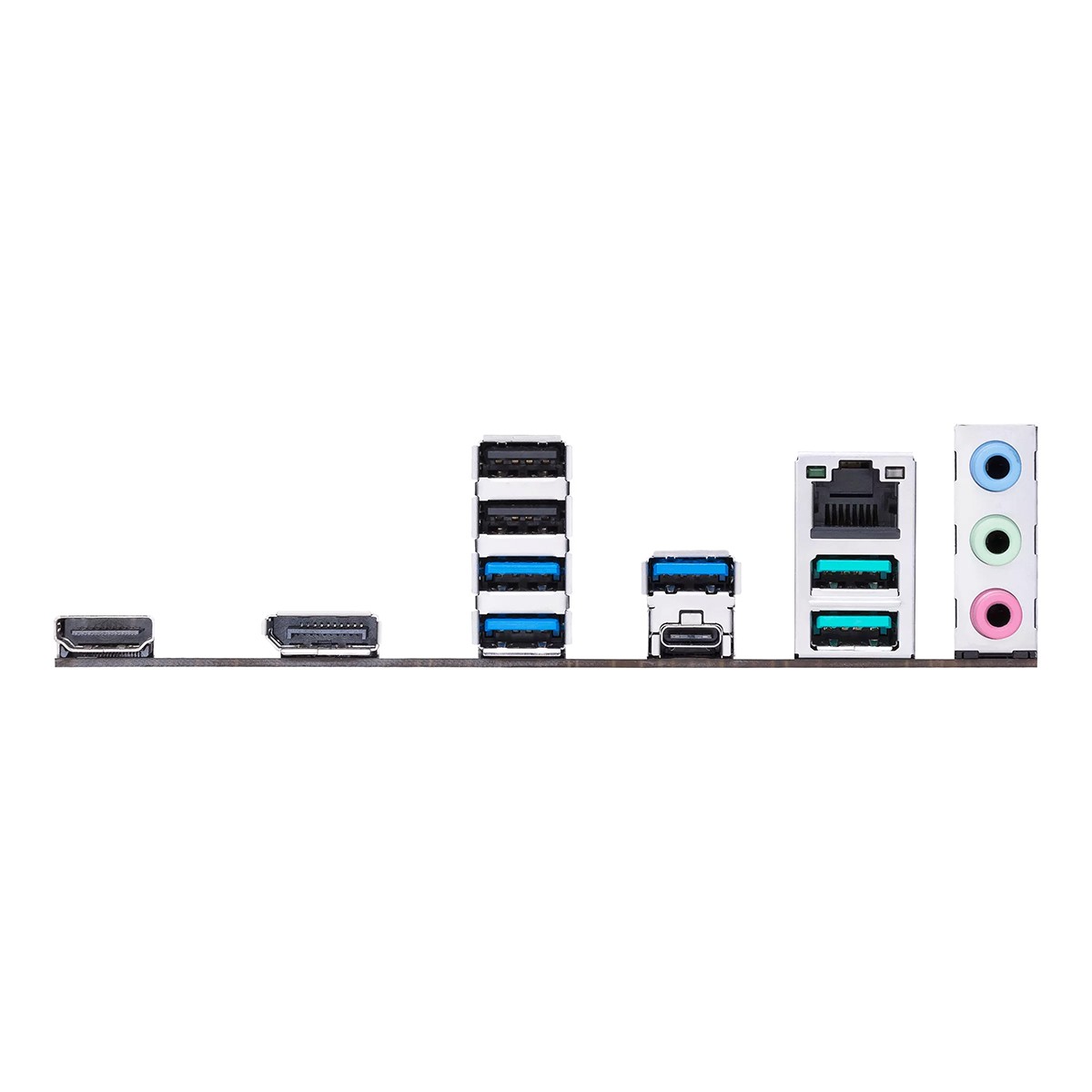

Portas de E/S do painel traseiro:
1 x porta USB 3.2 Gen 2 (1 x USB Type-C)
2 x portas USB 3.2 Gen 2 (2 x Tipo-A)
3 x portas USB 3.2 Gen 1 (3 x Tipo-A)
2 x portas USB 2.0 (2 x Tipo-A)
1 x DisplayPort
1 x porta HDMI®
1 x porta Ethernet Realtek 2,5 Gb
3 x tomadas de áudioCODEC de áudio de alta definição Realtek 7.1 Surround Sound*
Suporta: Detecção de Jack, Multi-streaming, Retarefa de Jack no Painel Frontal
Suporta reprodução de até 24 bits/192 kHz
Recursos de áudio
Blindagem de áudio
O pré-regulador de energia reduz o ruído de entrada de energia para garantir um desempenho consistente
Capacitores de áudio premium
Camadas de PCB de áudio dedicadas
* É necessário um chassi com um módulo de áudio HD no painel frontal para suportar a saída de áudio 7.1 Surround Sound.

Conectores de E / S intrernais:
Relacionado com ventilador e resfriamento
1 x conector de ventoinha de CPU de 4 pinos
1 x cabeçalho de bomba AIO de 4 pinos
3 x conectores do ventilador do chassi de 4 pinos
Relacionado a energia
1 x conector de alimentação principal de 24 pinos
1 x conector de alimentação de 8 pinos +12V
Relacionado ao armazenamento
3 x slots M.2 (Chave M)
4 x portas SATA 6Gb/s
USB
2 x conectores USB 3.2 Gen 1 suportam 4 portas USB 3.2 Gen 1 adicionais
1 x conector USB 2.0 suporta 2 portas USB 2.0 adicionais
1 x conector USB 2.0 suporta 1 porta USB 2.0 adicional
Diversos
3 x cabeçalhos endereçáveis ​​Gen 2
2 x cabeçalhos RGB AURA
1 x cabeçalho CMOS claro
1 x cabeçalho da porta COM
1 x cabeçalho de áudio do painel frontal (AAFP)
1 x slot M.2 (Chave E)
1 x cabeçalho de saída S/PDIF
1 x cabeçalho SPI TPM (14-1 pinos)
1 x 20-3 pinos cabeçalho do painel do sistema com função de intrusão do chassi
1 x cabeçalho Thunderbolt

Características especiais:
ASUS 5X PROTEÇÃO III
DIGI + VRM
Proteção de sobrecorrente DRAM aprimorada
Protetores ESD
LANGuard
Proteção contra sobretensão
SafeSlot Core+
E/S traseira em aço inoxidável
ASUS Q-Design
Q-DIMM
Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Dispositivo de inicialização [amarelo verde])
Slot Q
Solução Térmica ASUS
M.2 dissipador de calor
Design de dissipador de calor VRM
Sincronização AURA
Conectores AURA RGB
Cabeçalhos endereçáveis ​​Gen 2

Recursos de software:
Software Exclusivo ASUS
Caixa de Arsenal
AI Suite 3
Utilitário de desempenho e economia de energia
TurboV EVO
EPU
DIGI + VRM
Fan Xpert
atualização EZ
ASUS CPU-Z
AI Charger
Daemon Tools
Software Norton Anti-virus (versão de avaliação gratuita)
WinRAR
UEFI BIOS
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
Modo ASUS UEFI BIOS EZ

BIOS:
192 (128+64) Mb Flash ROM, BIOS UEFI AMI

Capacidade de gerenciamento:
WOL por PME, PXE

Acessórios:
Cabos
2 cabos SATA 6 Gb / s
Diversos
1 x blindagem de E / S
1 x M.2 ÂNCORA
Meio de Instalação
1 x DVD de suporte
Documentação
1 x manual do usuário

Sistema operacional:
Windows 11 de 64 bits

Fator de forma:
ATX Form Factor
30.5cm x 24.4cm
