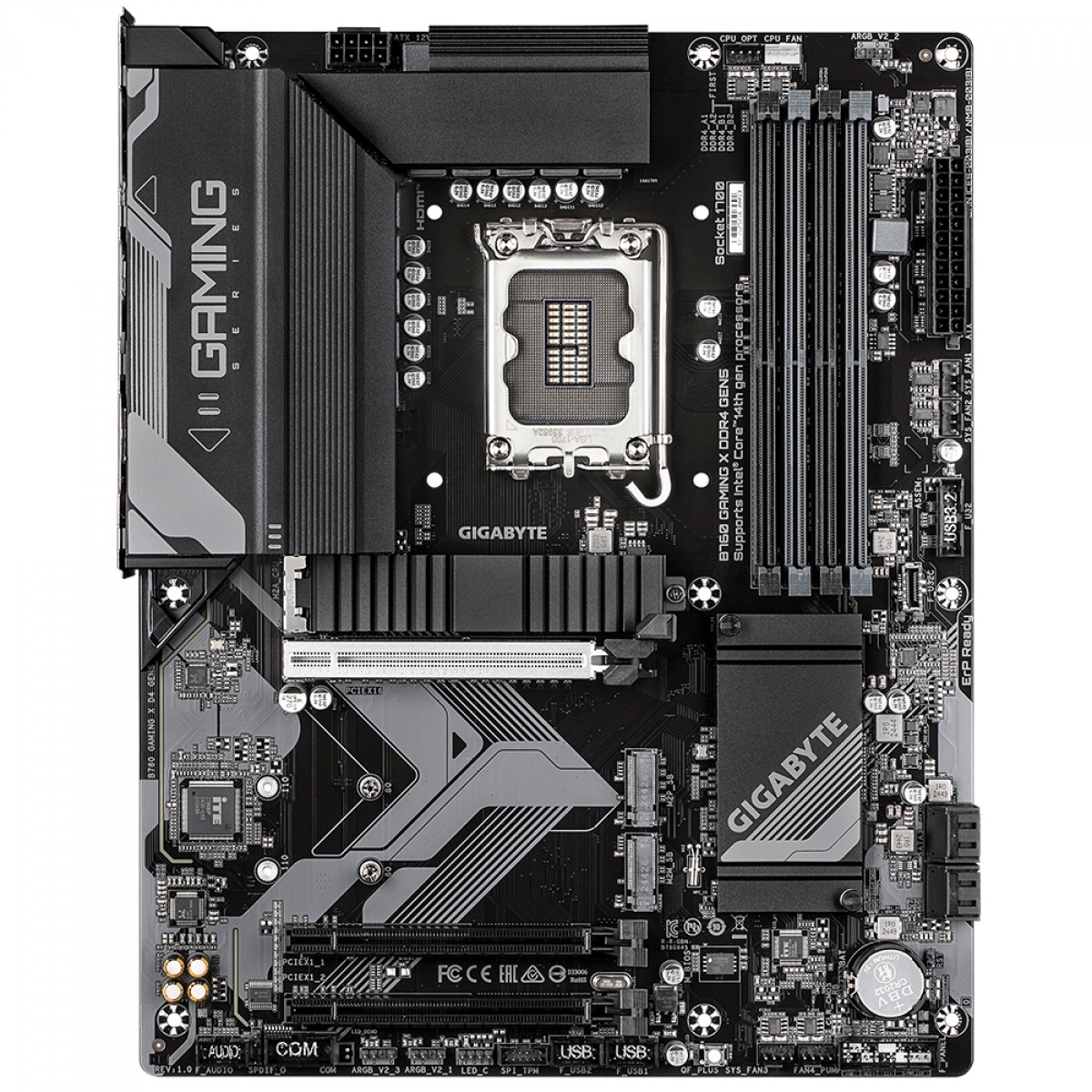

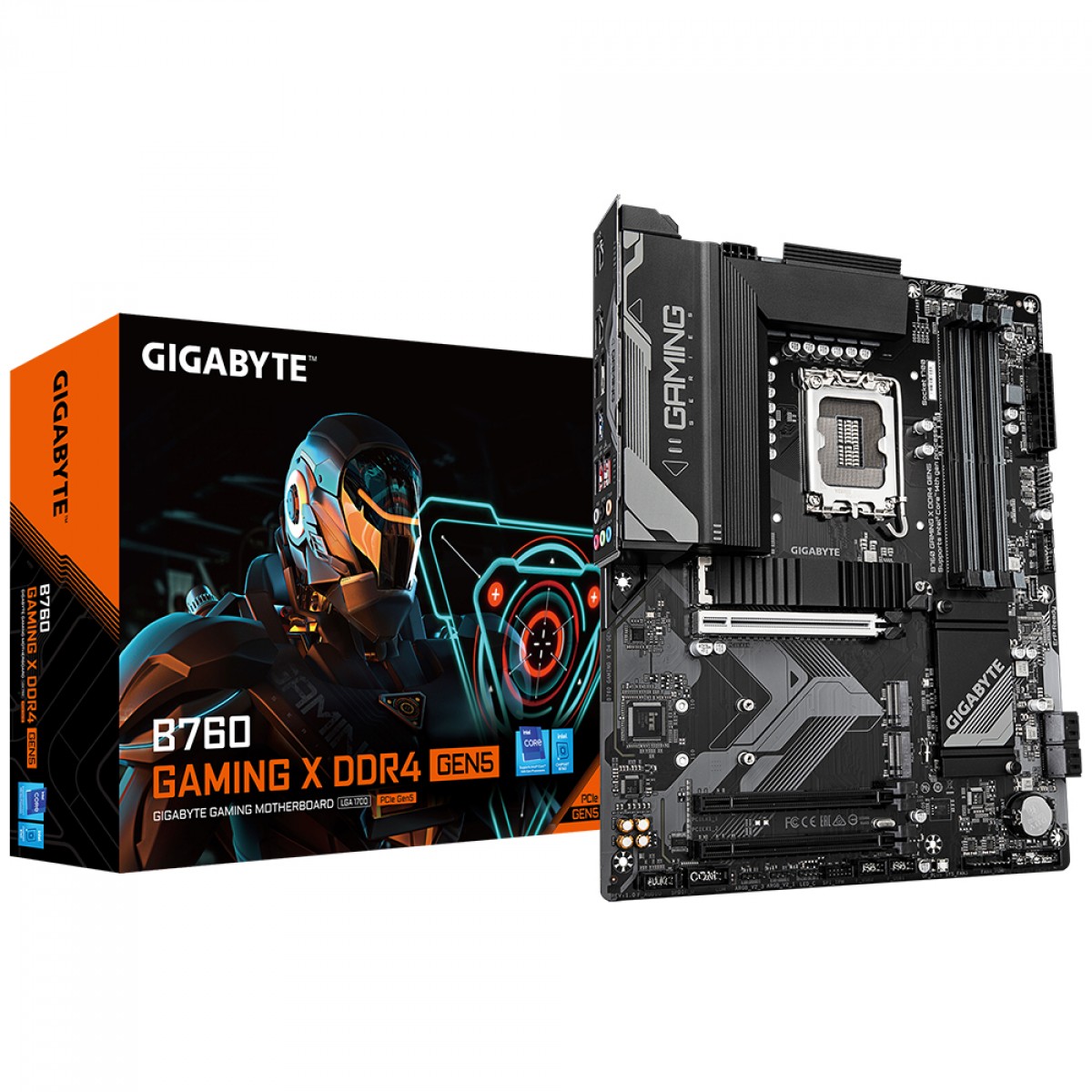

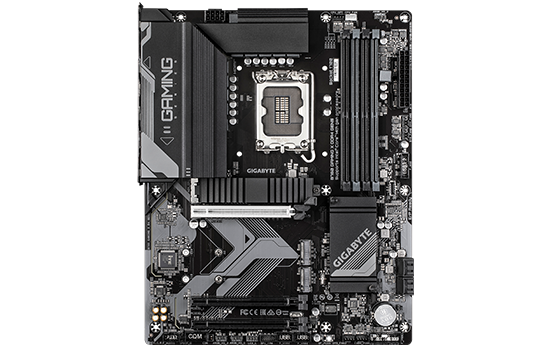

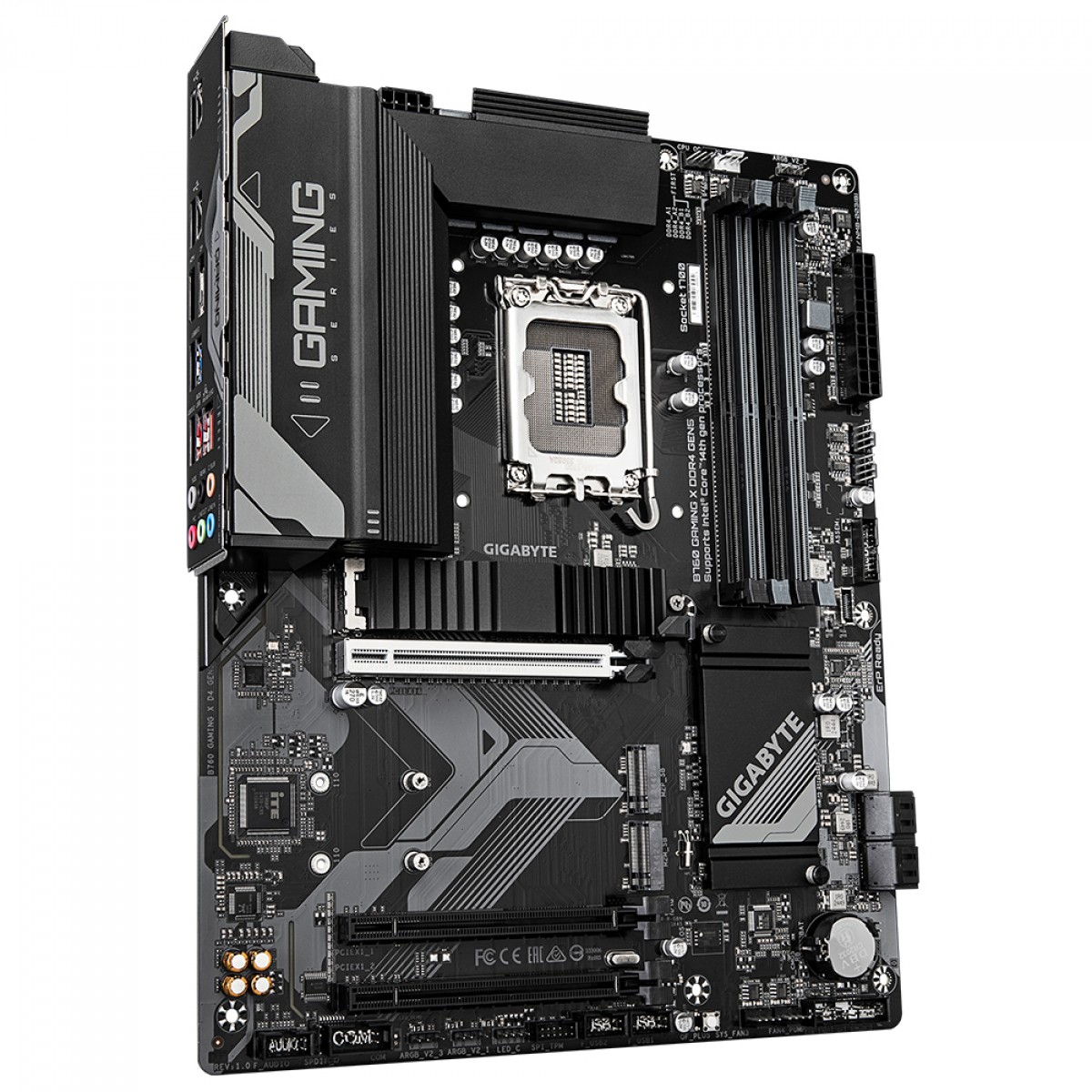

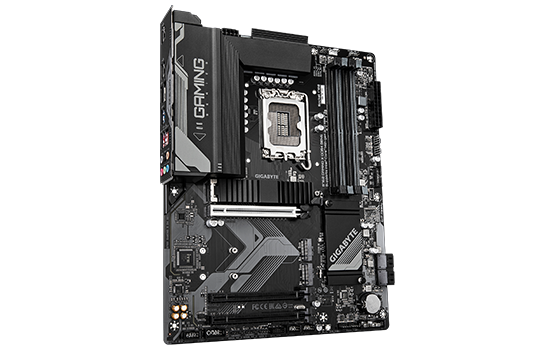

Placa Mãe Gigabyte B760 GAMING X DDR4 GEN5, Chipset B760, Intel LGA 1700, ATX, DDR4

Marca:
Gigabyte

Modelo:
B760 GAMING X D4 GEN5

CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
(acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas).
O cache L3 varia de acordo com a CPU .

Chipset:
Chipset Intel® B760 Express

Memória:

Suporte para módulos de memória DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s
4 soquetes DDR DIMM com suporte para até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer e não ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos Onboard:
Processador gráfico integrado - Suporte a gráficos Intel® HD:
- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para DisplayPort versão 1.2 e HDCP 2.3
- 1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para a versão HDMI 2.1 e HDCP 2.3.
** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

LAN:
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Slots de Expansão
CPU:
- 1 slot PCI Express x16, com suporte a PCIe 5.0 e execução a x16 (PCIEX16)
* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 2 slots PCI Express x16, com suporte a PCIe 3.0 e execução a x1 (PCIEX1_1, PCIEX1_2)

Interface de Armazenamento:
CPU:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 2 x conectores M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB, M2M_SB)
- 4 x conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 2, disponível através do conector USB interno
- 1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
- 1 porta USB Tipo C® no painel traseiro, com suporte a USB 3.2 Gen 1
- 4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
- 1 porta USB 2.0/1.1 no painel traseiro
Chipset+2 Hubs USB 2.0:
- 8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX de 12 V de 8 pinos 1 x
conector de ventoinha da CPU
1 x conector de ventoinha da CPU/bomba de resfriamento de água
3 x conectores de ventoinha do sistema 1 x
conector de ventoinha do sistema/bomba de resfriamento de água
3 x conectores de tira LED RGB Gen2 endereçáveis
​​1 x conector de tira LED RGB
3 x conectores M.2 Socket 3
4 x conectores SATA 6 Gb/s 1 x
conector do painel frontal 1 x conector de áudio do painel frontal 1 x conector de saída S/PDIF 1 x conector USB Tipo C®, com suporte a USB 3.2 Gen 2 1 x conector USB 3.2 Gen 1 2 x conectores USB 2.0/1.1 1 x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2) 1 x conector de porta serial 1 x botão Q-Flash Plus 1 x jumper de reinicialização 1 x jumper CMOS transparente

Conectores Painel Traseiro:
1 porta USB 3.2 Gen 2 Tipo A (vermelha)
2 portas USB 3.2 Gen 1
5 portas USB 2.0/1.1
1 DisplayPort*
1 porta HDMI*
1 porta RJ-45
6 conectores de áudio

* O suporte real pode variar de acordo com a CPU.

Controlador I/O:
Chip controlador de E/S iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador

BIOS:
1 x 256 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos:
Suporte para GIGABYTE Control Center (GCC)
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para Smart Backup

Pacote de Software:
Norton® Internet Security (versão OEM)

Sistema Operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma ATX; 30,5 cm x 24,4 cm
