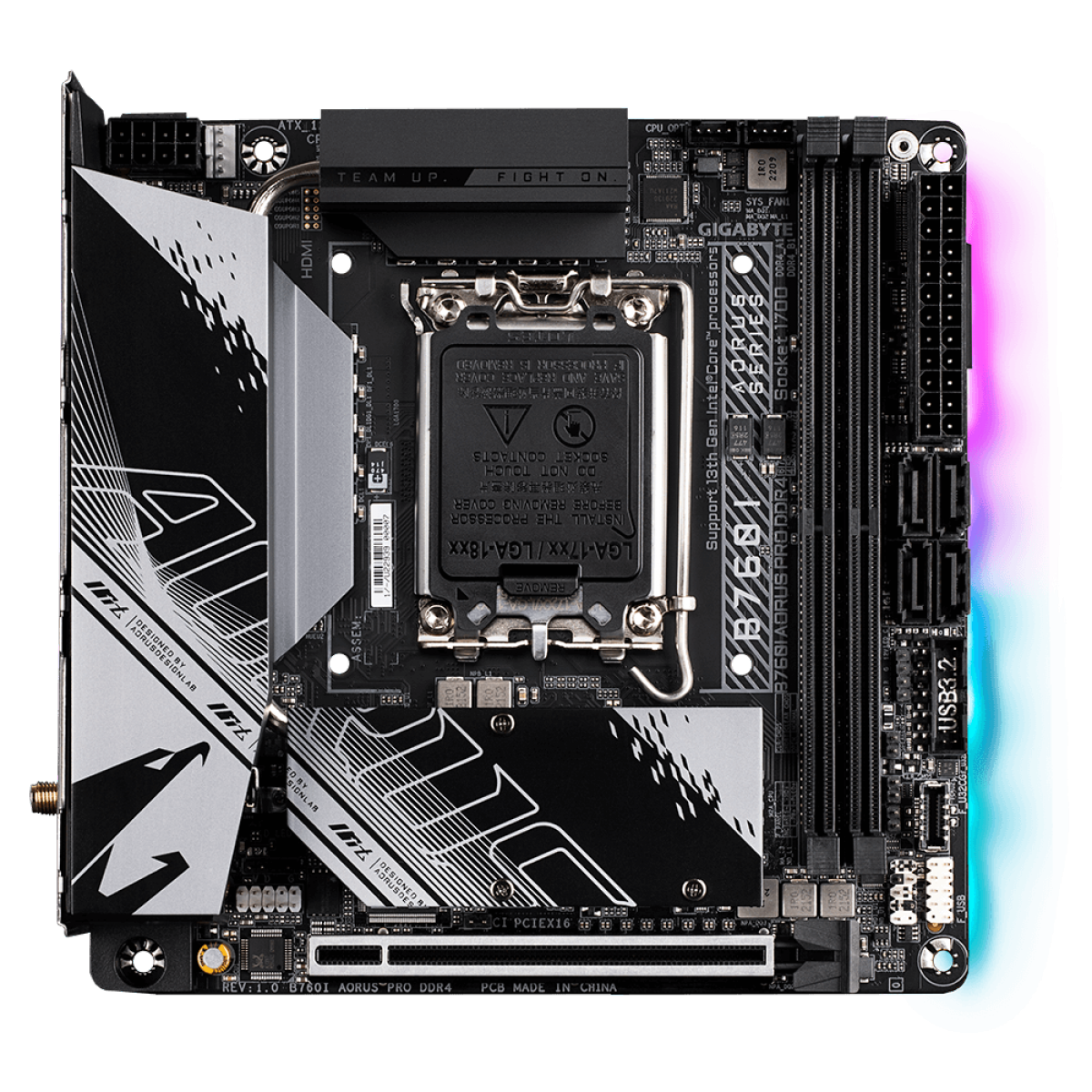

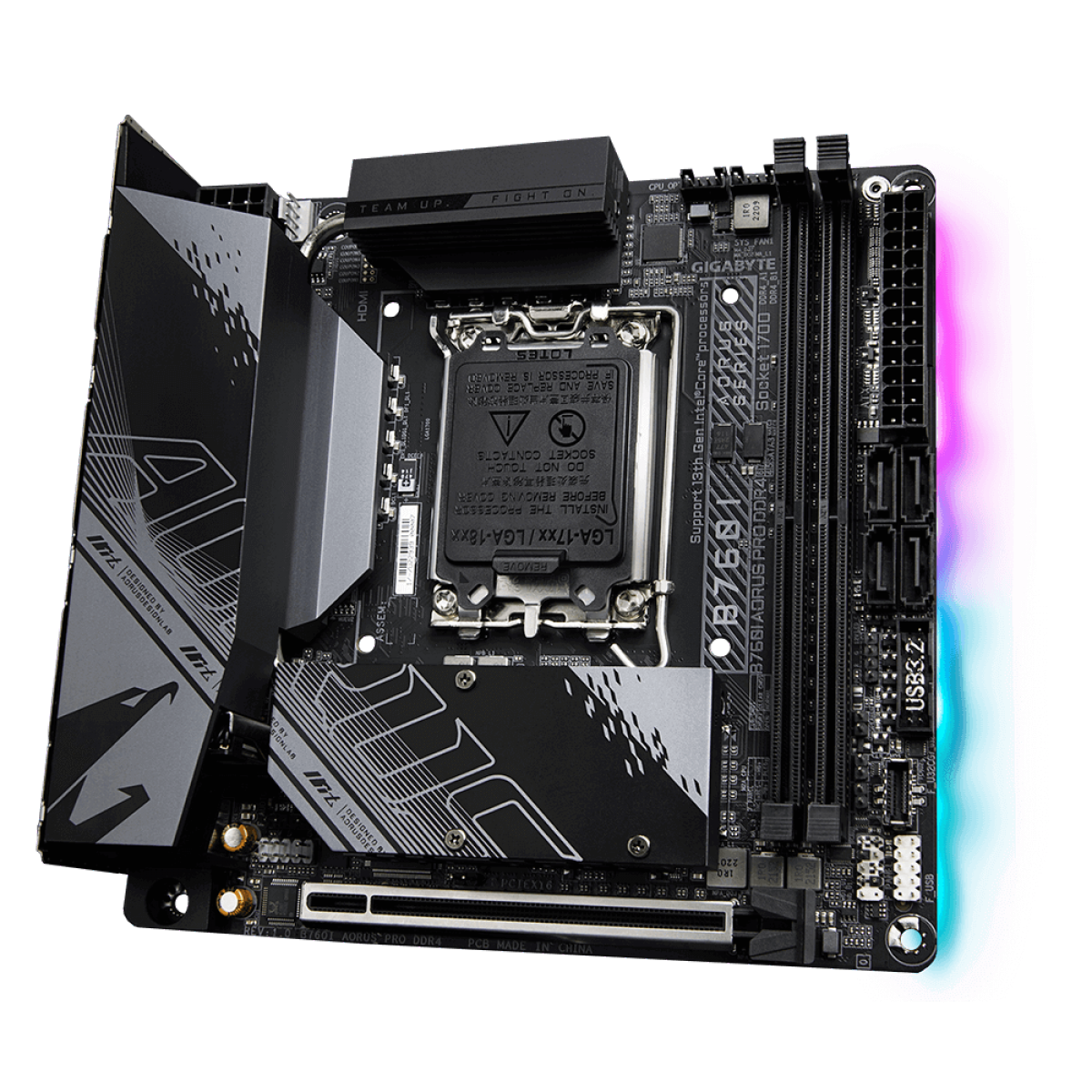

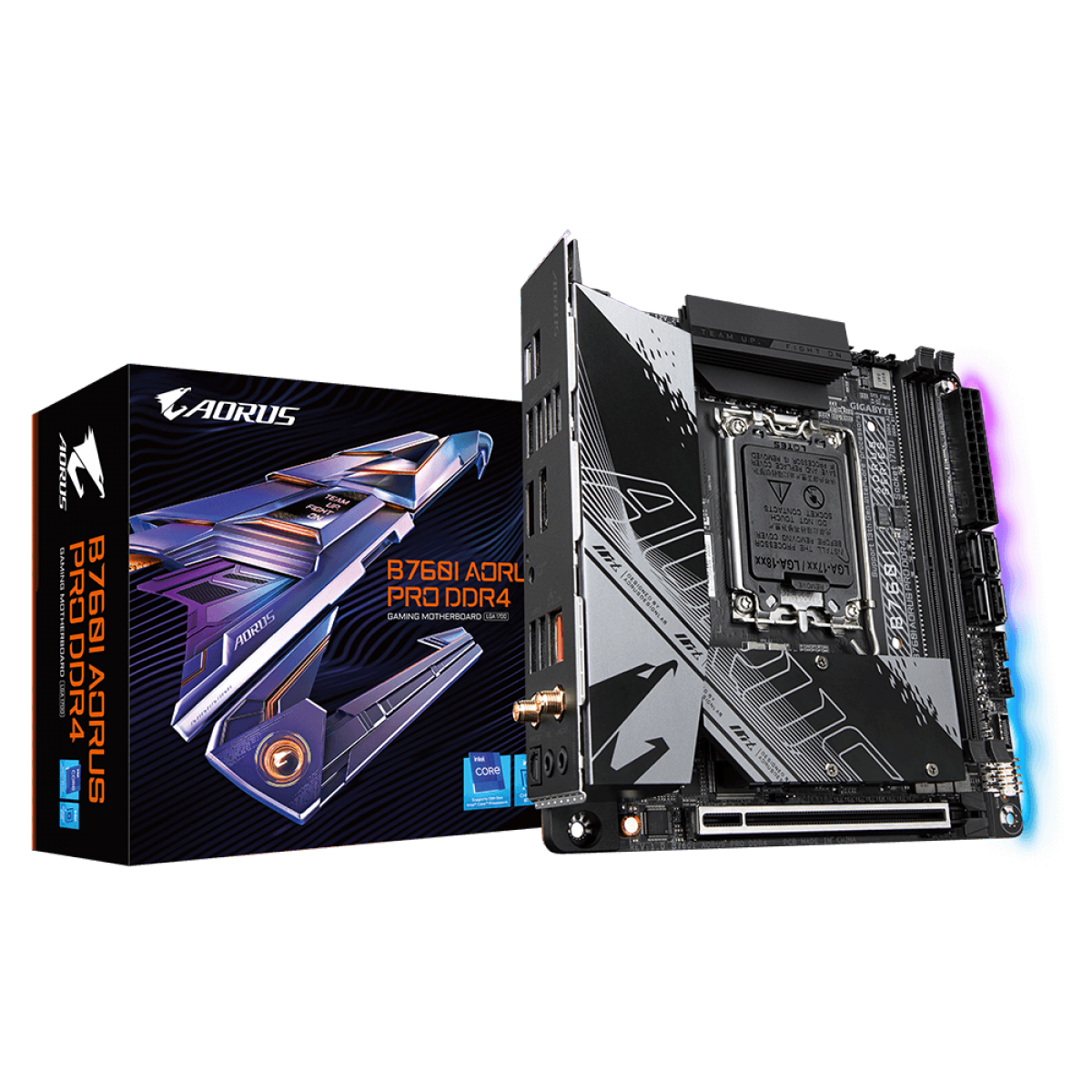

Placa Mãe Gigabyte B760I Aorus Pro DDR4, WIFI, Chipset B760, Intel LGA 1700, M-ITX, DDR4

Marca:
Gigabyte

Modelo:
B760I Aorus Pro DDR4

CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações *
O cache L3 varia com a CPU
* Consulte a "Lista de suporte de CPU" para obter mais informações.

Chipset:
Chipset Intel® B760 Express

Memória:
Suporte para DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300( OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / 3400( OC) / 3333(OC) / 3300(OC) / 3200/3000/2933/2666/2400/2133 módulos de memória MT/s
2 soquetes DIMM DDR4 com suporte para até 64 GB (capacidade DIMM única de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)

Gráficos Onboard:
Suporte para processador gráfico integrado - Intel ® HD Graphics:
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para versão DisplayPort 1.2 e HDCP 2.3
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
Suporte para processador gráfico integrado - Intel ® HD Graphics:
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para versão DisplayPort 1.2 e HDCP 2.3
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

LAN:
Chip LAN Intel® 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps )

Módulo de comunicação sem fio:
Intel® Killer™ Wi-Fi 6 AX1650 (PCB rev . 1.0)
WIFI a, b, g, n, ac, ax, com suporte para banda dupla de 2,4/5 GHz
Bluetooth 5.2
Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps
Intel® Wi-Fi 6E AX211 (PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
Bluetooth 5.3
Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão:
CPU:
1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16

Interface de armazenamento:
CPU:
1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 na parte traseira da placa-mãe (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
4 x conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
1 porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2
1 porta USB Type-C ® com suporte para USB 3.2 Gen 1, disponível através do conector USB interno
1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
4 portas USB 2.0/1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset+Hub USB 3.2 Gen 1:
4 portas USB 3.2 Gen 1 no painel traseiro

Conectores Internos I/O:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
1 x ventilador de cpu/cabeçalho de bomba de resfriamento de água
1 x cabeçalho do ventilador do sistema
1 x cabeçalho de faixa LED endereçável
1 x cabeçalho de faixa LED RGB
2 x conectores M.2 soquete 3
4 x conectores SATA 6 Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho de alto-falante
1 x conector USB Type-C® , com suporte para USB 3.2 Gen 1
1 x conector USB 3.2 Gen 1
1 x conector USB 2.0/1.1
1 x jumper de redefinição
1 x jumper CMOS claro
1 x cabeçalho de intrusão de chassi

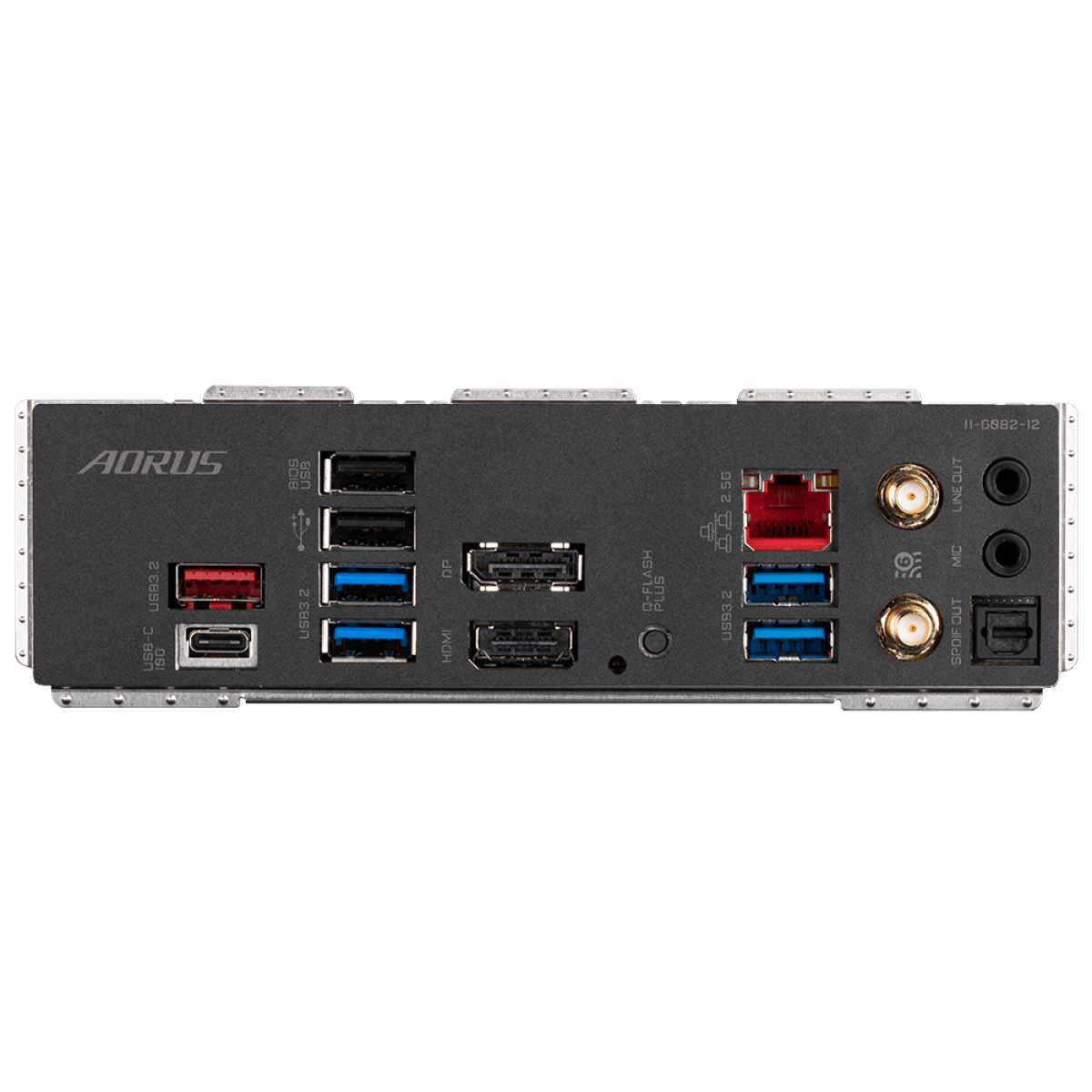

Conectores Painel Traseiro:
1 x porta USB Type-C® , com suporte para USB 3.2 Gen 2
1 x porta USB 3.2 Gen 2 Tipo A (vermelha)
4 portas USB 3.2 Gen 1
2 portas USB 2.0/1.1
1 x porta de exibição
1 x porta HDMI
1 x botão Q-Flash Plus
1 porta RJ-45
2 x conectores de antena SMA (2T2R)
1 x conector de saída óptica S/PDIF
2 x tomadas de áudio

Controlador E/S:
Chip controlador de E/S iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS:
1 flash de 256 Mbits
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q Flash
Suporte para Q-Flash Plus

Fator de forma:
Fator de forma Mini-ITX; 17,0 cm x 17,0 cm
