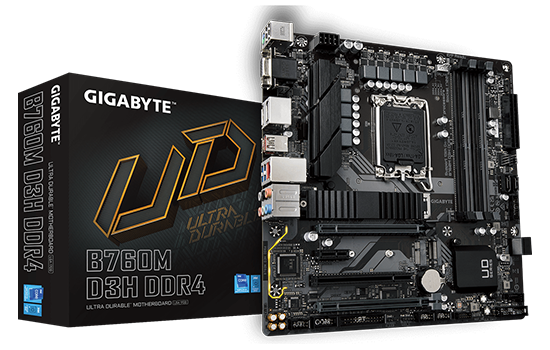

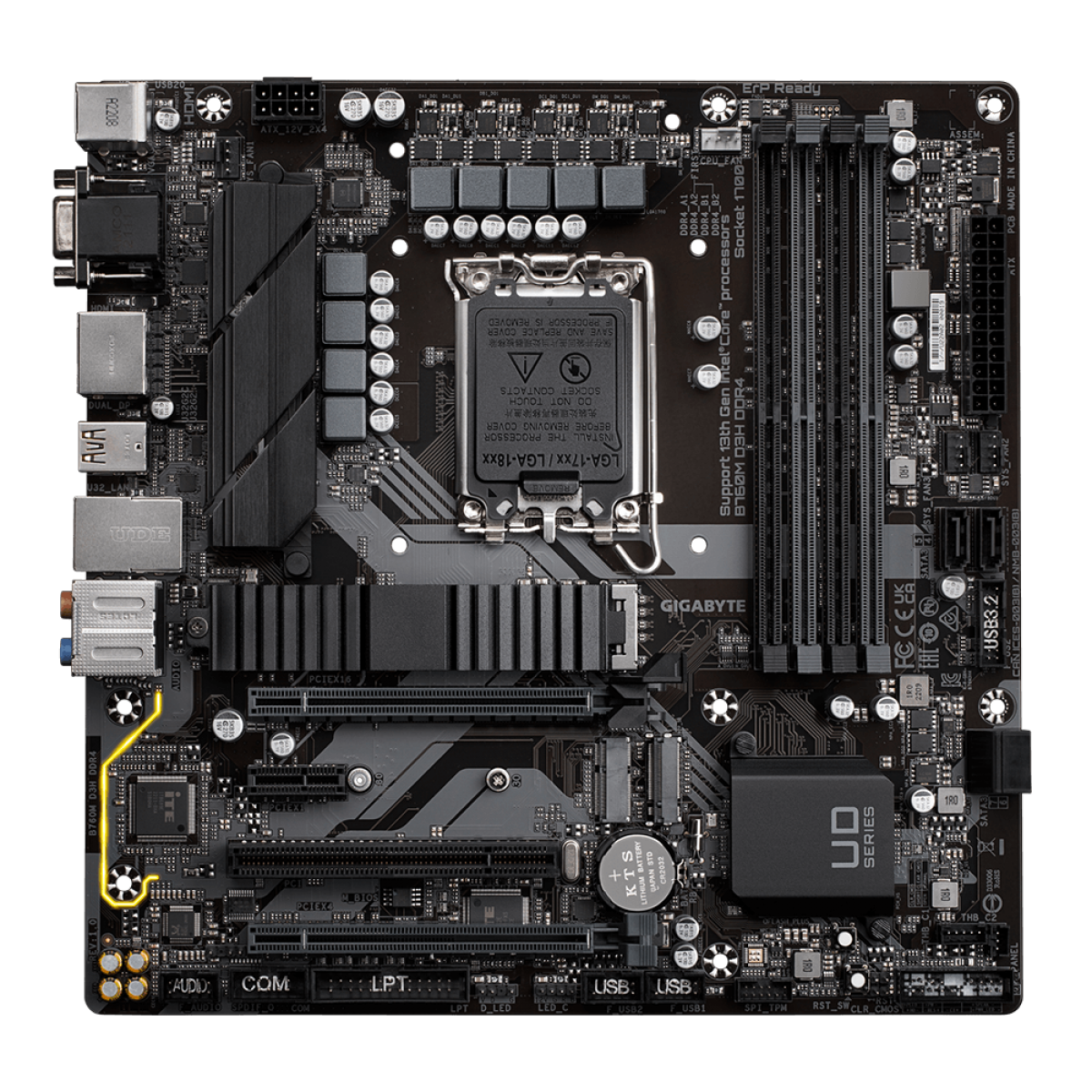

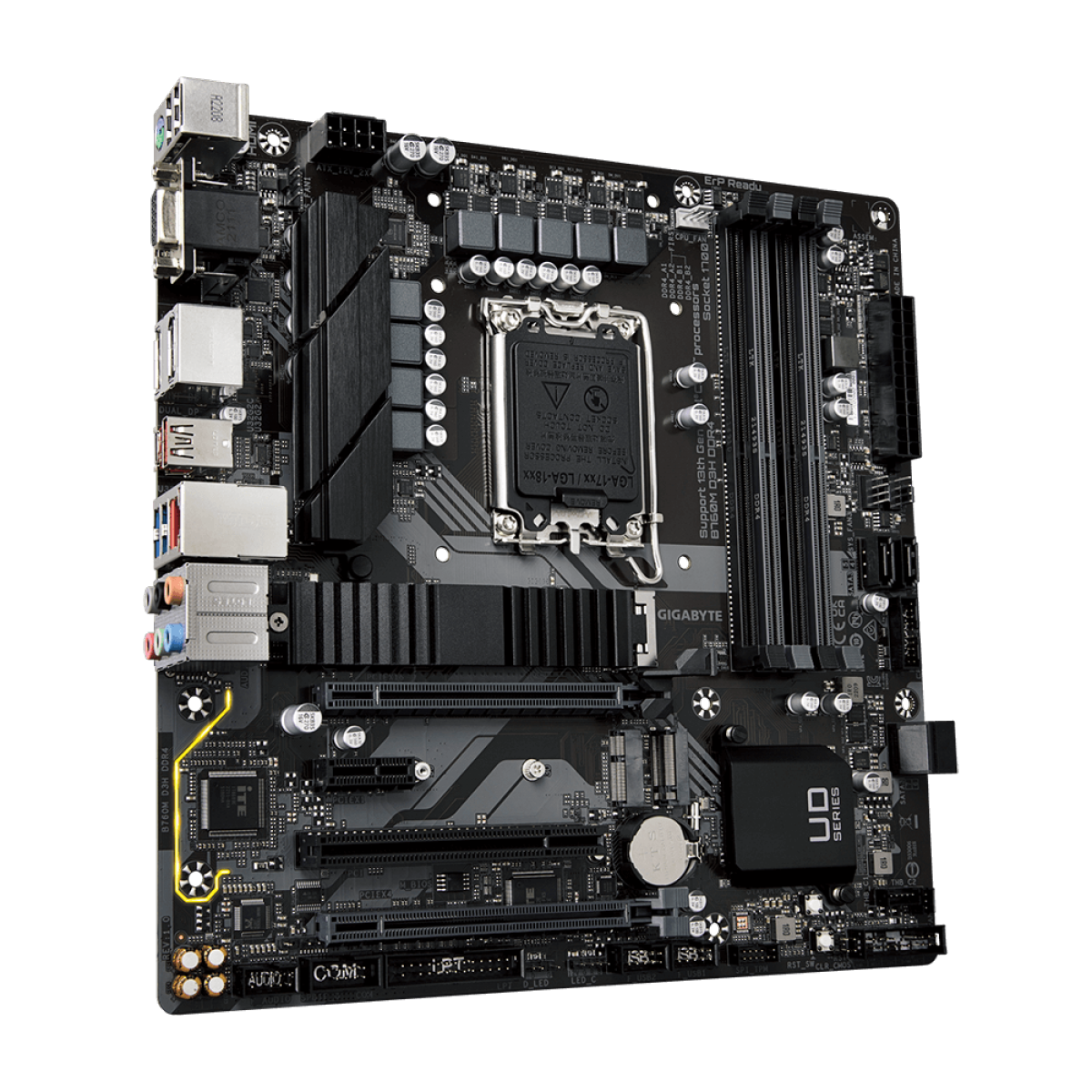

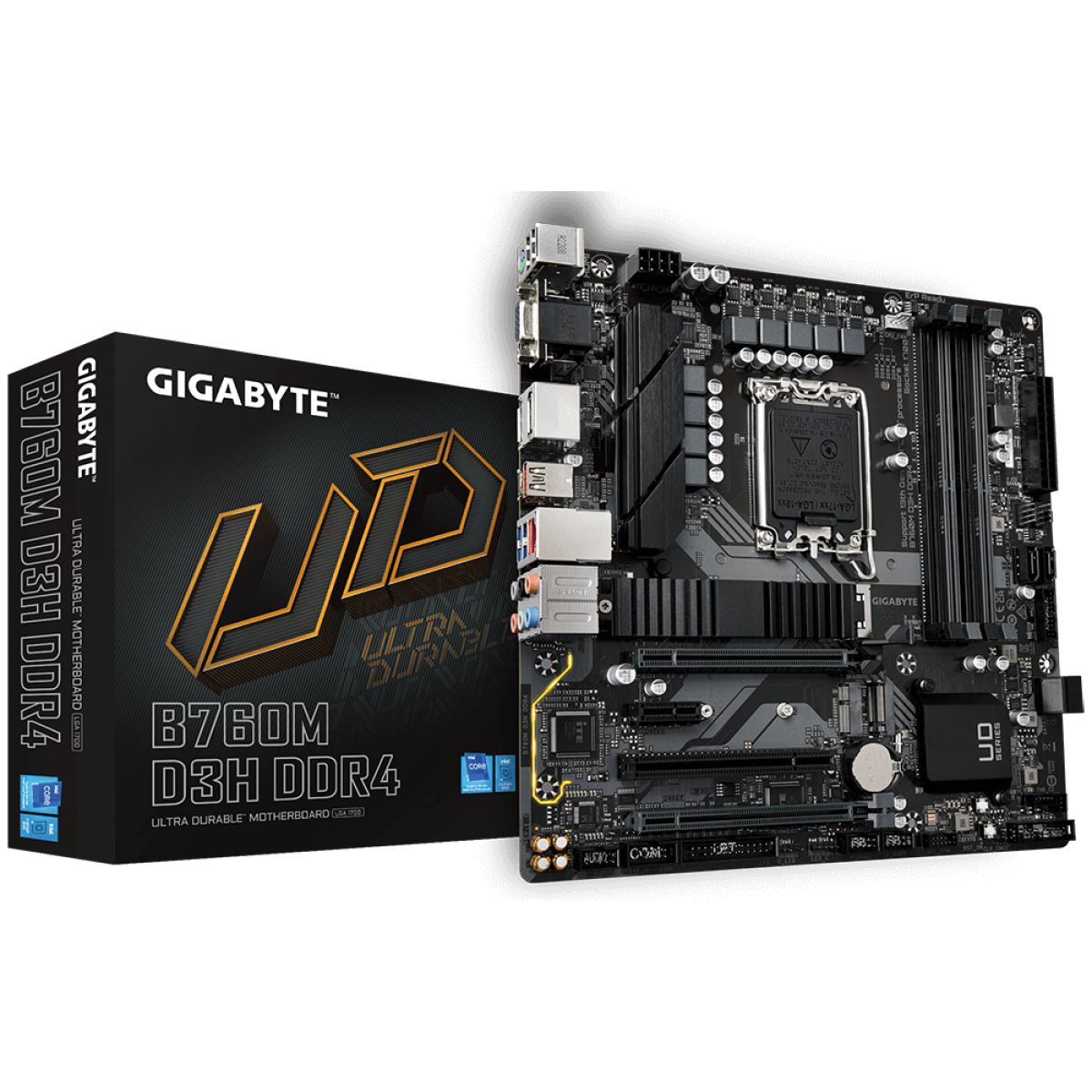

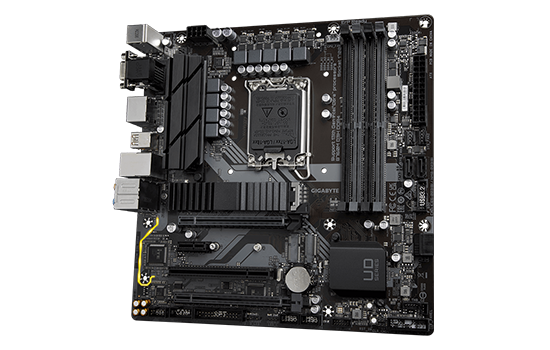

Placa Mãe Gigabyte B760M D3H DDR4, Chipset B760, Intel LGA 1700, M-ATX, DDR4

Marca:
Gigabyte

Modelo:
B760M D3H DDR4

CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
O cache L3 varia com a CPU
(Consulte "Lista de suporte de CPU" para obter mais informações.)

Chipset:
Chipset Intel B760 Express

Memória:
Suporte para DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 módulos de memória MT/s
4 soquetes DDR4 DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)

Gráficos integrados:
Suporte para processador gráfico integrado - Intel ® HD Graphics:
1 x porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para versão DisplayPort 1.2 e HDCP 2.3
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para a versão DisplayPort 1.2.
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até quatro monitores ao mesmo tempo

Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

LAN:
Chip LAN Intel® 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Slots de expansão:
CPU:
1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)
* Para obter desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
Chipset:
1 x slot PCI Express x16, suportando PCIe 3.0 e rodando em x4 (PCIEX4)
1 x slot PCI Express x1, suportando PCIe 3.0 e rodando em x1
1 x slot PCI
1 x conector M.2 Socket 1 para um módulo sem fio Intel ® CNVi ou PCIe (M2_WIFI)

Interface de armazenamento:
CPU:
1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
4 x conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
1 porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2
1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
2 portas USB 2.0/1.1 no painel traseiro
Chipset+2 hubs USB 2.0:
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores internos de E/S:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
3 x conectores de ventilador do sistema
1 x cabeçalho de faixa LED endereçável
1 x cabeçalho de faixa LED RGB
2 x conectores M.2 soquete 3
4 x conectores SATA 6 Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x cabeçalho de saída S/PDIF
2 x conectores de placa adicional Thunderbolt™
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x cabeçalho de porta paralela
1 x botão de reinicialização
1 x botão Q-Flash Plus
1 x botão CMOS claro
1 x jumper de redefinição

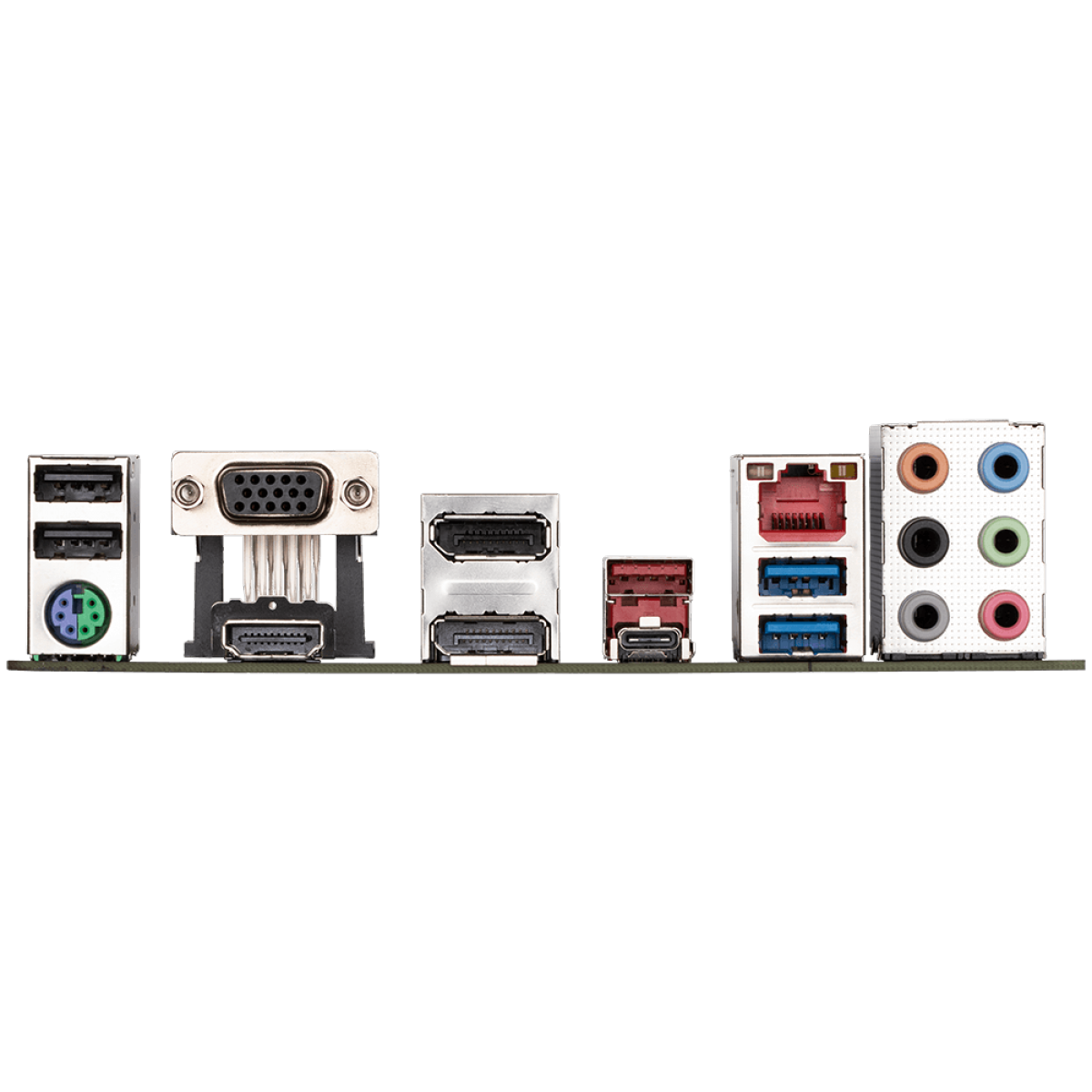

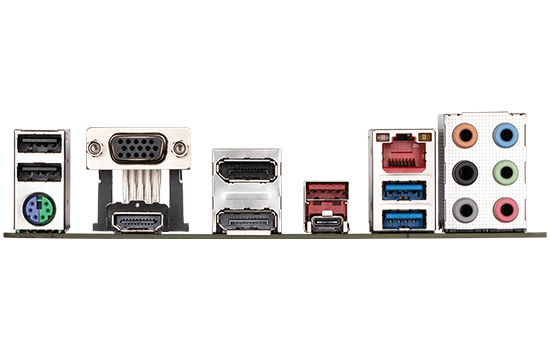

Conectores do painel traseiro:
1 x porta de teclado/mouse PS/2
1 x porta USB Type-C® , com suporte para USB 3.2 Gen 2
1 x porta USB 3.2 Gen 2 Tipo A (vermelha)
2 x portas USB 3.2 Gen 1
2 portas USB 2.0/1.1
1 x porta D-Sub
1 x porta HDMI
2 x DisplayPorts
1 porta RJ-45
6 x tomadas de áudio

Controlador de E/S:
Chip controlador de E/S iTE

Monitoramento de H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador dependerá do cooler que você instalar.

BIOS:
1 x flash de 128 Mbits
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q Flash
Suporte para Q-Flash Plus

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
