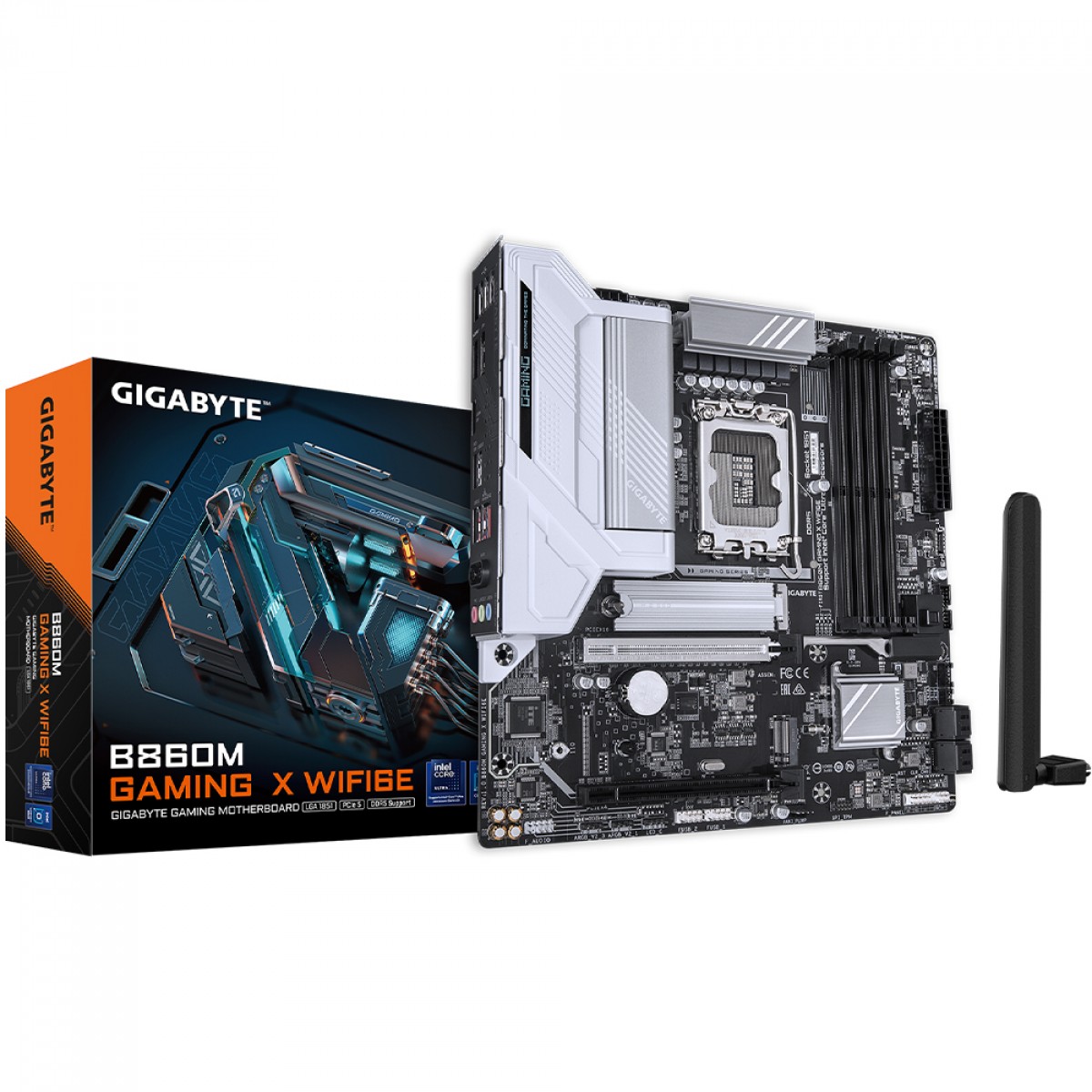

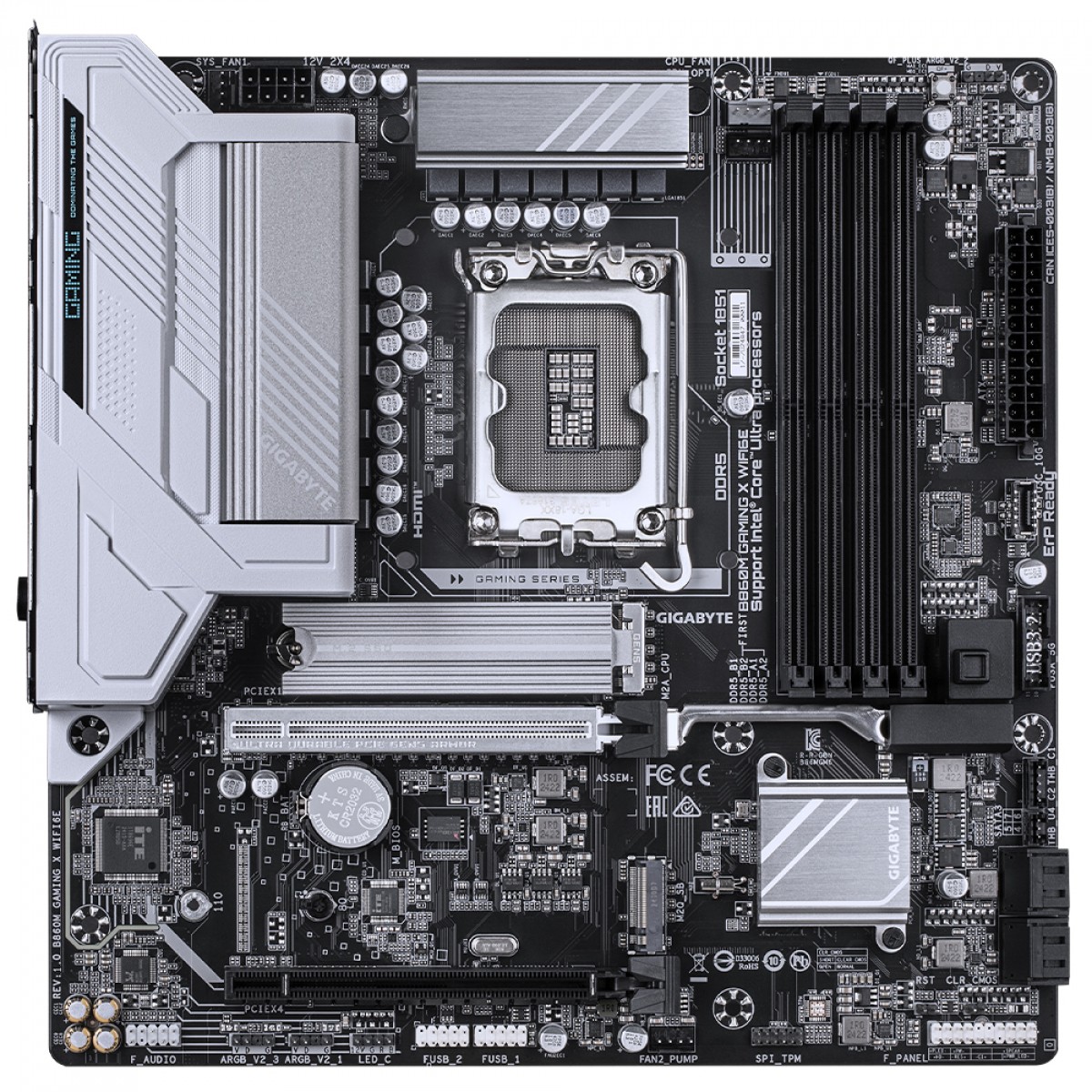

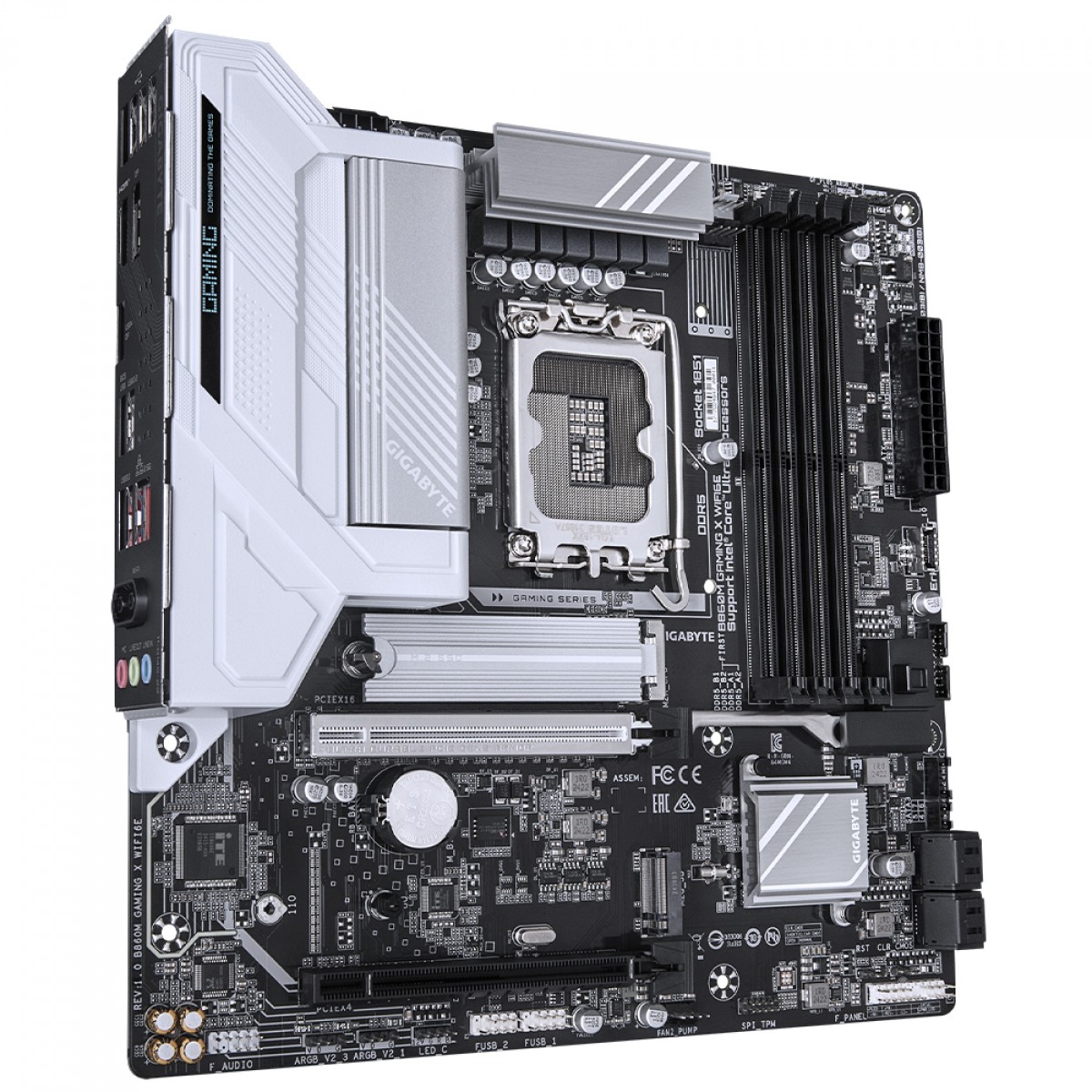

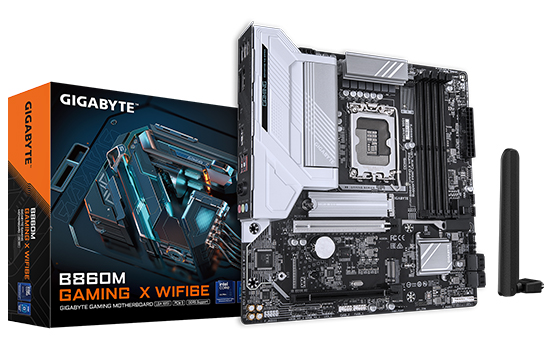

Placa Mãe Gigabyte B860M Gaming X WiFi6E, Chipset B860, Intel LGA 1851, mATX, DDR5

Marca:
Gigabyte

Modelo:
B860M GAMING X WIFI6E

CPU:
Soquete LGA1851: Suporte para processadores Intel® Core™ Ultra
(acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas).
O cache L3 varia de acordo com a CPU.

Chipset:
Chipset Intel® B860 Express

Memória:
Suporte para módulos de memória DDR5 9200(OC) / 8800(OC) / 8600(OC) / 8400(OC) / 8266(OC) / 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400 / 5600 MT/s
4 soquetes DDR5 DIMM com suporte para até 256 GB (capacidade de 64 GB para DIMM único) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam em modo não ECC)
Suporte para DIMM não ECC Un-buffered Módulos de memória 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)

Gráficos integrados:
Processador gráfico integrado - Suporte a gráficos Intel® HD:
- 1 porta USB4® USB Tipo C®, com suporte para saídas de vídeo USB4 e DisplayPort e resolução máxima de 3840x2160 a 144 Hz
* Suporte para a versão DisplayPort 2.1.
- 1 x DisplayPort, suportando uma resolução máxima de 3840x2160@144 Hz
* Suporte para a versão DisplayPort 2.1.
- 1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até três monitores ao mesmo tempo

Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

LAN:
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Intel® Wi-Fi 6E AX211 (PCB rev. 1.0/2.0)
- WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para o padrão sem fio 11ax 160 MHz
Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1/2.1)
- WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para o padrão sem fio 11ax 160 MHz
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão:
CPU:
- 1 slot PCI Express x16, com suporte a PCIe 5.0 e rodando a x16 (PCIEX16)
* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 1 slot PCI Express x16, com suporte a PCIe 4.0 e execução a x4 (PCIEX4)

Interface de armazenamento:
CPU:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 5.0 x4/x2) (M2A_CPU)
Chipset:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 25110/22110/2580/2280 PCIe 4.0x4/x2) (M2Q_SB)
- 4 x conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
CPU:
- 1 porta USB4® USB Tipo C® no painel traseiro
Chipset:
- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 2, disponível através do conector USB interno
- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset + 2 hubs USB 2.0:
- 9 portas USB 2.0/1.1 (5 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores de E/S internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conectores de alimentação ATX de 12 V de 8 pinos
1 x conector para ventoinha da CPU
1 x conector para ventoinha da CPU/bomba de resfriamento a água
1 x conector para ventoinha do sistema
1 x conector para ventoinha do sistema/bomba de resfriamento a água
3 x conectores endereçáveis para tiras de LED RGB Gen2
1 x conector para tiras de LED RGB
2 x conectores M.2 Socket 3
4 x conectores SATA 6 Gb/s 1 x conector para painel frontal
1 x conector de áudio para painel frontal
1 x conector USB Tipo-C®, com suporte para USB 3.2 Gen 2
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI V2)
2 x conectores para placa adicional Thunderbolt™ (somente para placa adicional GIGABYTE Thunderbolt™ 5)
1 x botão Q-Flash Plus
1 x jumper de reinicialização
1 x Limpar jumper CMOS

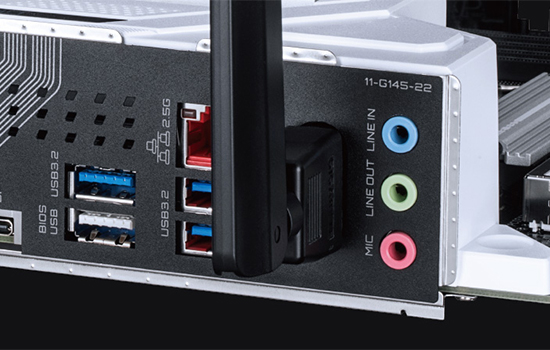

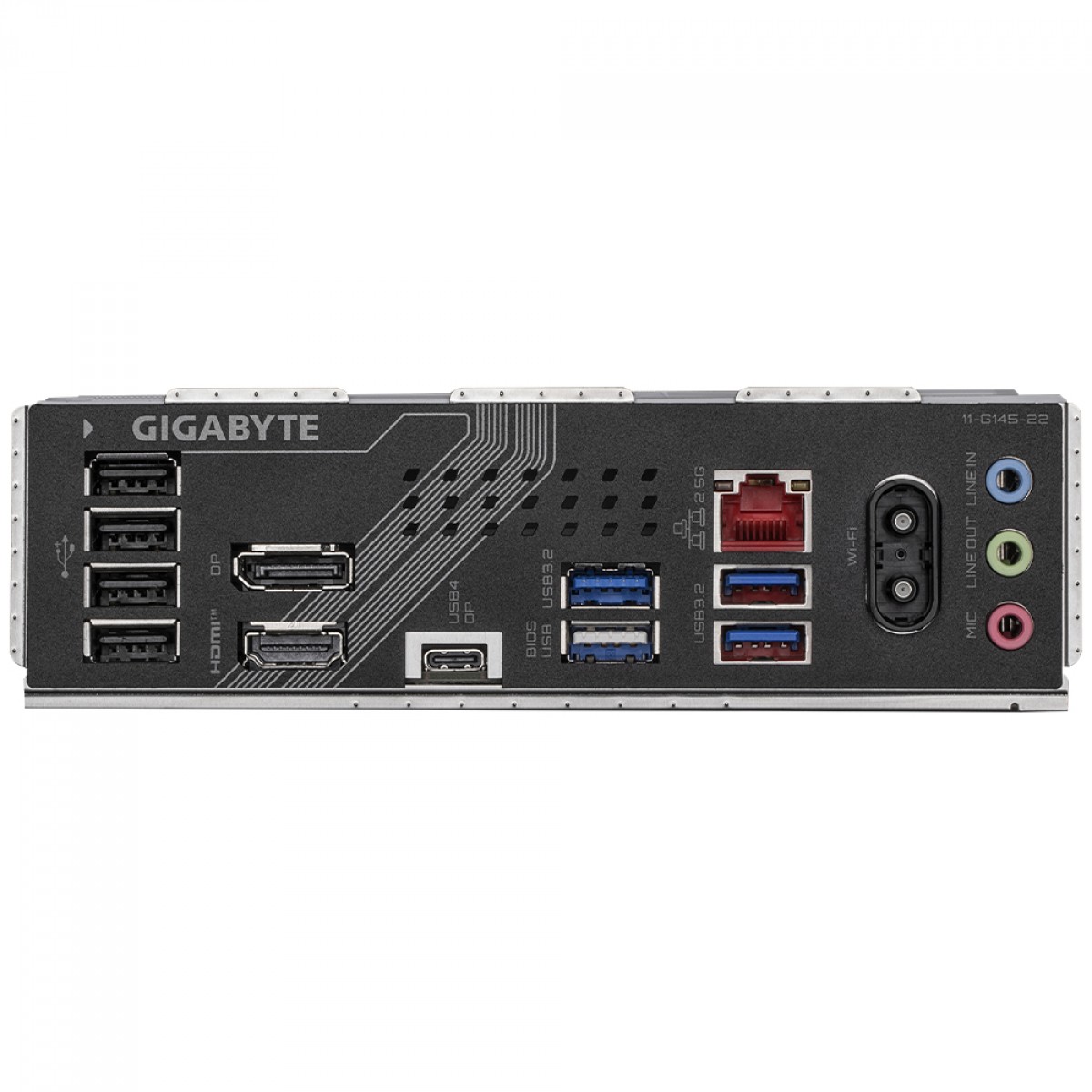

Conectores do painel traseiro:
1 porta HDMI (Observação)
1 porta DisplayPort (Observação)
1 porta USB4® USB Type-C® (DisplayPort (Observação))
3 portas USB 3.2 Gen 1
5 portas USB 2.0/1.1
2 conectores de antena (2T2R)
1 porta RJ-45
3 conectores de áudio
(Observação) O suporte real pode variar de acordo com a CPU.

Controlador de E/S:
Chip controlador de E/S iTE®

Monitoramento de H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* A compatibilidade da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS:
1 x 256 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para Smart Backup

Sistema operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits
* O driver Intel® NPU é compatível apenas com o Windows 11

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
