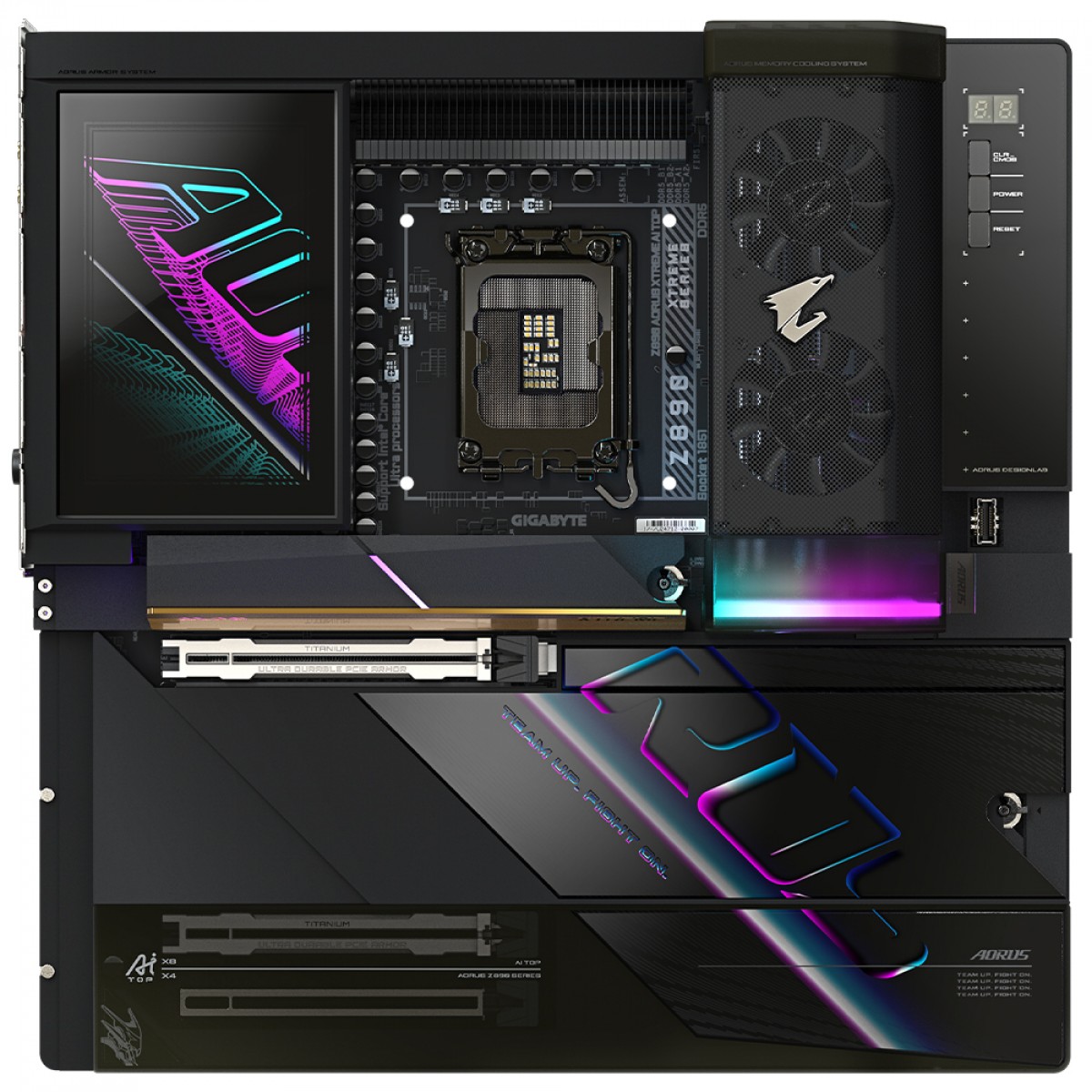

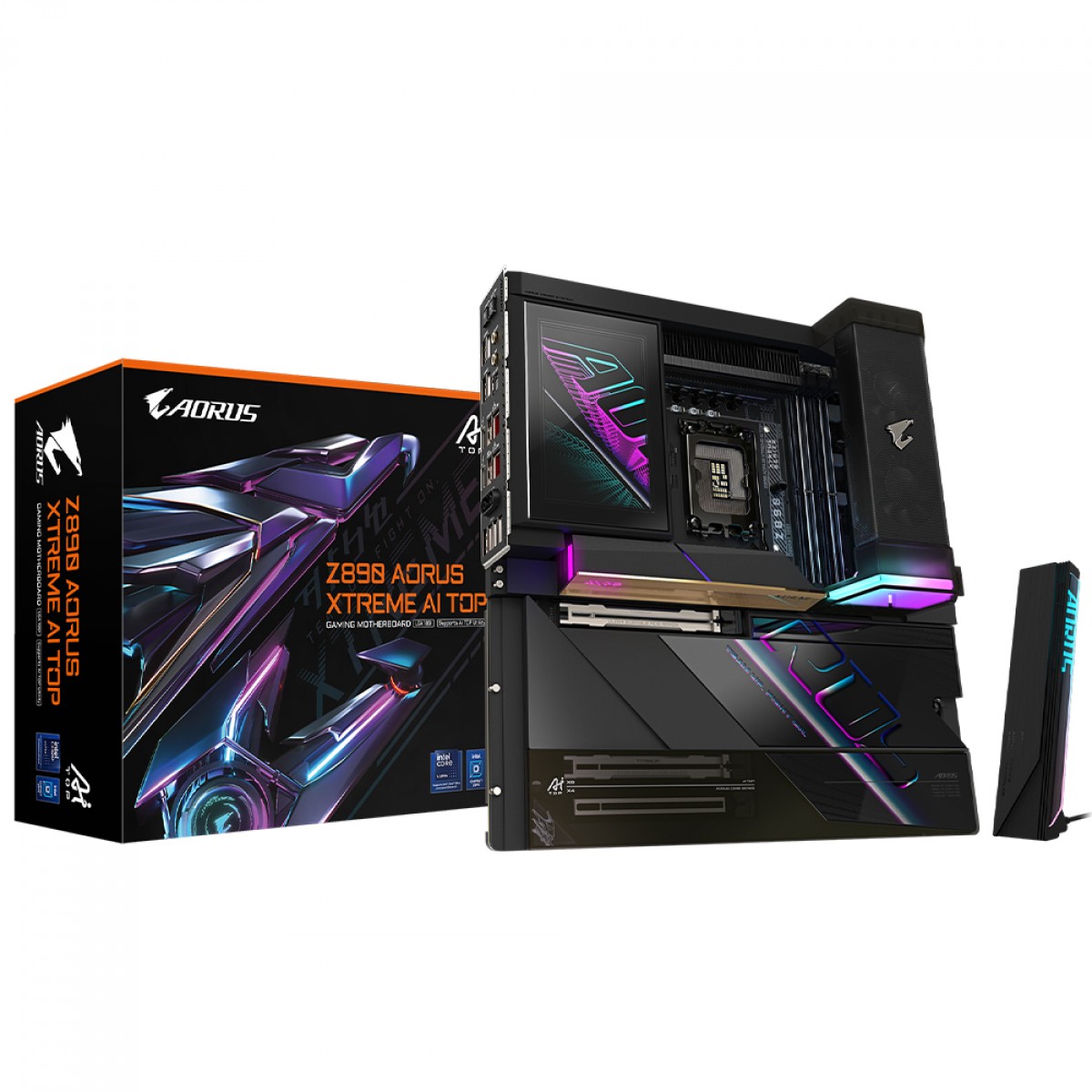

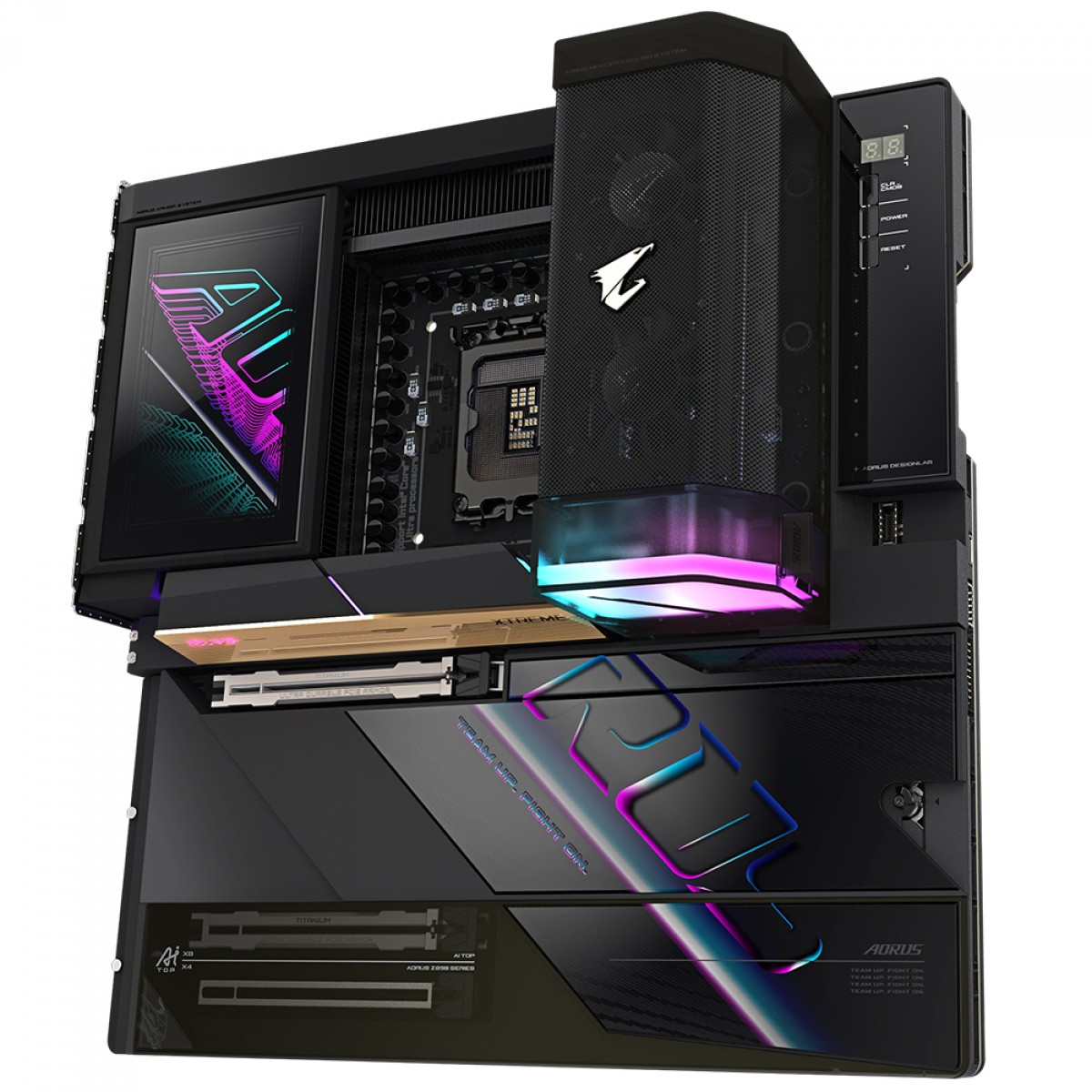

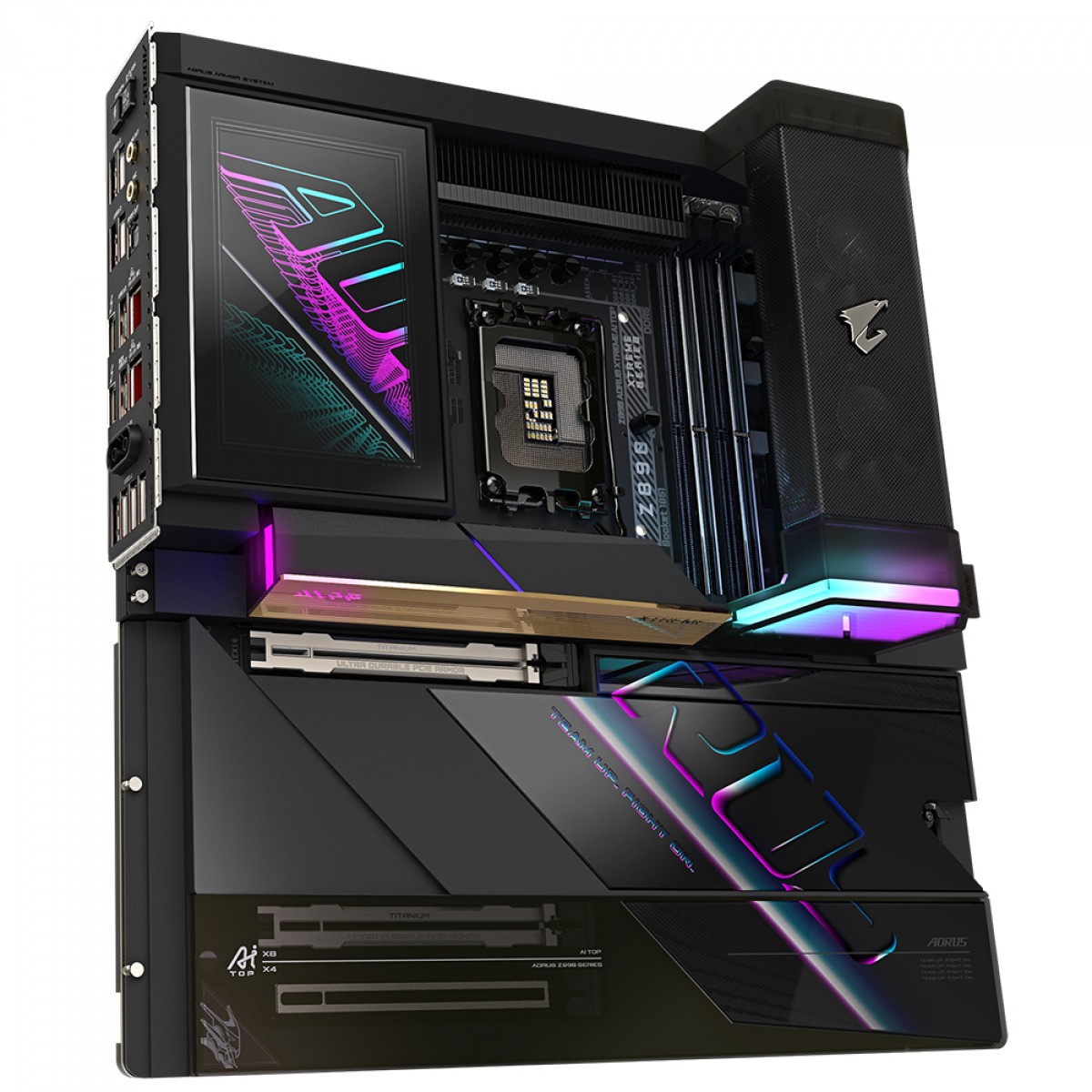

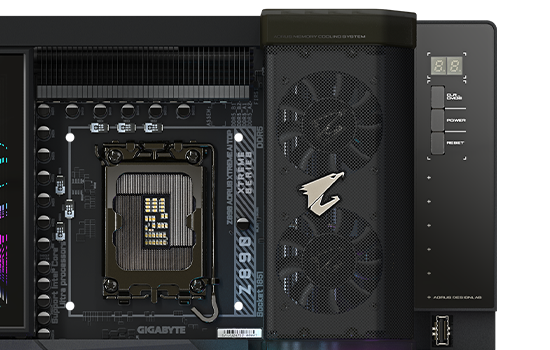

Placa Mãe Gigabyte Z890 Aorus Xtreme AI TOP, WiFi7, Chipset Z890, Intel LGA 1851, EATX, DDR5

Marca:
Gigabyte

Modelo:
Z890 A XTREME AI TOP

CPU:
Soquete LGA1851: Suporte para processadores Intel® Core™ Ultra
O cache L3 varia de acordo com a CPU
* Consulte a "Lista de CPUs suportadas" para obter mais informações.

Chipset:
Chipset Intel® Z890 Express

Memória:
Suporte para módulos de memória DDR5 9500(OC) / 9466(OC) / 9333(OC) / 9200(OC)/ 9066(OC) / 8933(OC) /8800(OC) /8600(OC) / 8400(OC) /8266(OC) / 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400 / 6200 / 6000 / 5800 / 5600MT/s.
4 soquetes DDR5 DIMM com suporte para até 256 GB (capacidade de 64 GB para DIMM único) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam em modo não ECC)
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
Suporte ao módulo de memória CUDIMM
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos Onboard:
Processador gráfico integrado + controlador Intel® Thunderbolt™ 5:
- 2 conectores Intel® Thunderbolt™ 5 (portas USB4® USB Tipo C®), com suporte para saídas de vídeo DisplayPort e Thunderbolt™ e resolução máxima de 7680x4320 a 60 Hz (saída para um único monitor)
* Devido aos recursos limitados de E/S da arquitetura do PC, o número de dispositivos Thunderbolt™ que podem ser usados ​​depende do número de dispositivos PCI Express instalados. (Consulte o Capítulo 2-6, "Conectores do Painel Traseiro", para obter mais informações.)
* Suporte para DisplayPort versão 2.1 e HDCP 2.3
Processador Gráfico Integrado - Suporte a gráficos Intel® HD:
- 1 conector frontal Intel® Thunderbolt™ 4 (porta USB4® USB Tipo-C®), compatível com saídas de vídeo DisplayPort e Thunderbolt™.
Quando um monitor Thunderbolt™ está instalado, a resolução máxima suportada é de 5120x2880 a 60 Hz com 24 bpp (saída para um único monitor).
Quando um monitor USB4® USB Tipo-C® está instalado, a resolução máxima suportada é de 3840x2160 a 240 Hz (saída para um único monitor).
* Suporte para a versão DisplayPort 2.1 e HDCP 2.3
(Use um processador com suporte gráfico integrado para garantir a funcionalidade completa do Thunderbolt™. As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
1 chip DAC ESS ES9280AC + 2 chips ESS ES9080
DTS® Sound Unbound™
Áudio de alta definição Suporte de
2 canais para saída S/PDIF
* O conector de saída de linha e o conector de saída óptica S/PDIF só podem ser usados ​​um de cada vez.

E:
2 x chips LAN Marvell® AQtion AQC113C 10GbE (10 Gbps/5 Gbps/2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Intel® Wi-Fi 7 BE200NGW
- 802.11a, b, g, n, ac, ax, be, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.4
- Suporte para o padrão sem fio 11be 320 MHz
(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)

* Os recursos do Wi-Fi 7 exigem o Windows 11 SV3 para funcionar corretamente. (Não há driver de suporte para o Windows 10.)
** A disponibilidade dos canais do Wi-Fi 7 na banda de 6 GHz depende das regulamentações de cada país.

Slots de Expansão:
CPU:
- 1 slot PCI Express x16, com suporte a PCIe 5.0 e rodando a x16 (PCIEX16)
* Para desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
- 1 slot PCI Express x16, com suporte a PCIe 5.0 e execução a x8 (PCIEX8)
* O slot PCIEX8 compartilha largura de banda com o slot PCIEX16. Quando o slot PCIEX8 está ocupado, ele opera no modo x8.
* Os slots PCIEX16 e PCIEX8 suportam apenas uma placa de vídeo ou um SSD NVMe.
Chipset:
- 1 slot PCI Express x16, com suporte a PCIe 4.0 e execução a x4 (PCIEX4)
* O slot PCIEX4 compartilha largura de banda com o conector M2L_SB. O slot PCIEX4 fica indisponível quando um dispositivo é instalado no conector M2L_SB.

Interface de Armazenamento:
CPU:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 25110/22110/2580/2280 PCIe 5.0 x4/x2) (M2A_CPU)
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 25110/22110/2580/2280 PCIe 4.0 x4/x2) (M2B_CPU)
Chipset:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2M_SB)
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 SATA e PCIe 4.0 x4/x2) (M2L_SB)
- 4 x SATA 6Gb/s Conectores
RAID 0, RAID 1, RAID 5 e suporte RAID 10 para dispositivos de armazenamento SSD NVMe
RAID 0, RAID 1, RAID 5 e suporte RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset + Controlador Intel® Thunderbolt™ 5:
- 2 portas Intel® Thunderbolt™ 5 (USB Tipo C®) no painel traseiro
*Suporte a até 80 Gbps com dispositivos Thunderbolt
*Suporte a até 40 Gbps com dispositivos USB4
*Suporte a até 20 Gbps com dispositivos USB 3.2
CPU:
- 1 porta USB4® USB Tipo C® integrada
- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 2x2, disponível por meio do conector USB interno
Chipset:
- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 2x2, disponível por meio do conector USB interno
- 6 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
Chipset + 1 Hub USB 3.2 Gen 2:
- 4 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
Chipset + 1 USB Hub 3.2 Gen 1:
- 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
Chipset+1 Hub USB 2.0:
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores internos de E/S:
1 x conector de alimentação principal ATX de 24 pinos
2 x conectores de alimentação ATX de 12 V de 8 pinos
1 x conector para ventoinha da CPU
1 x conector para ventoinha da CPU/bomba de resfriamento a água
1 x conector para ventoinha do sistema
1 x conector para cabo de extensão da ventoinha do sistema (pode estender três conectores para ventoinha do sistema por meio de um cabo)
1 x conector para cabo de extensão da ventoinha do sistema/bomba de resfriamento a água (pode estender três conectores para ventoinha do sistema/bomba de resfriamento a água por meio de um cabo)
1 x conector para detecção de ruído
1 x conector para cabo de extensão integrado para tiras de LED RGB Gen2 endereçáveis ​​e tiras de LED RGB (pode estender quatro conectores para tiras de LED RGB Gen2 endereçáveis ​​e um conector para tira de LED RGB por meio de um cabo)
4 x conectores SATA 6 Gb/s
4 x conectores M.2 Socket 3
1 x conector para painel frontal
1 x conector Thunderbolt™ 4 (Nota) (porta USB4® USB Tipo C®)
2 x conectores USB Tipo C®, com suporte para USB 3.2 Gen 2x2
1 x conector USB 3.2 Gen 1
1 x conector de cabo de extensão integrado para ventilador do sistema/bomba de resfriamento de água e conectores USB 2.0/1.1 (pode estender um conector de ventilador do sistema/bomba de resfriamento de água e dois conectores USB 2.0/1.1 por meio de um cabo)
1 x botão liga/desliga
1 x botão de reinicialização
1 x botão Limpar CMOS
2 x conectores de sensor de temperatura
(Observação) O suporte real pode variar de acordo com a CPU.

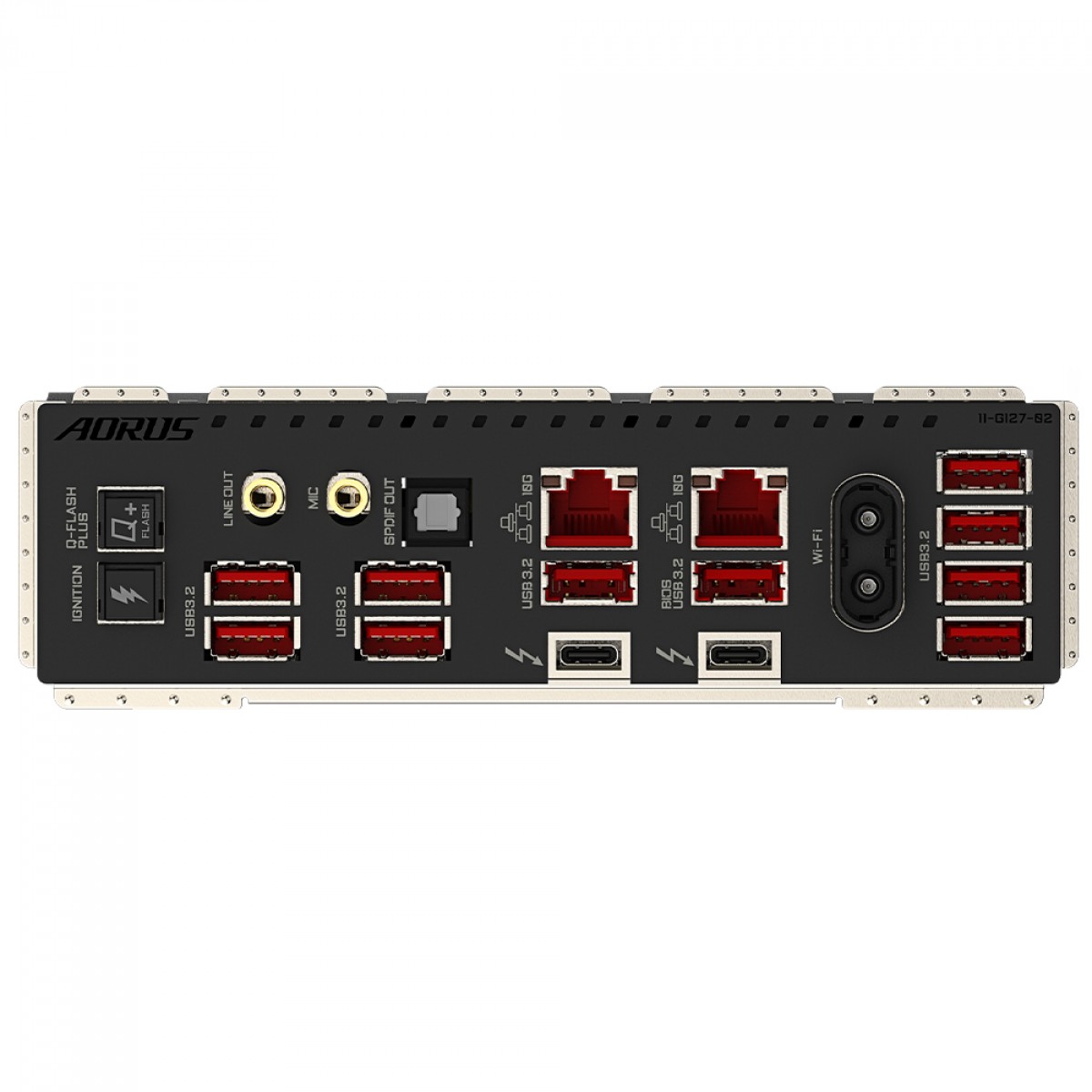

Conectores Painel Traseiro:
1 x botão Q-Flash Plus
1 x botão OC Ignition
2 x conectores Intel® Thunderbolt™ 5 (Nota) (portas USB Tipo C®)
10 x portas USB 3.2 Gen 2 Tipo A (vermelhas)
2 x portas RJ-45

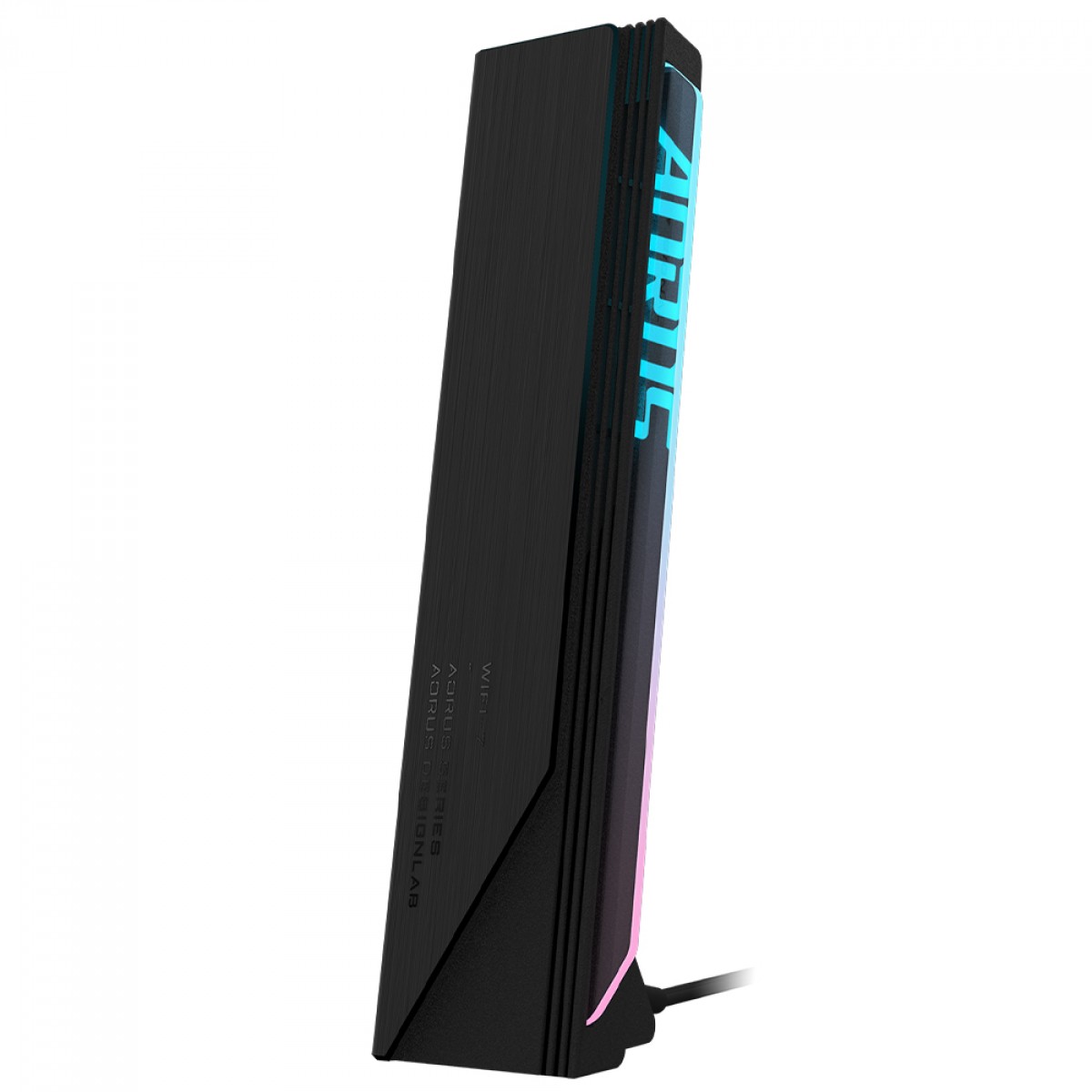

2 x conectores de antena (2T2R)
2 x conectores de áudio
1 x conector de saída S/PDIF óptico
(Nota) Use um processador com suporte a gráficos integrados para garantir a funcionalidade completa do Thunderbolt™.

Controlador I/O:
Chip controlador de E/S iTE®

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* A compatibilidade da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.
Detecção de ruído

BIOS:
1 x 256 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para Smart Backup

Pacote de Software:
Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema Operacional:
Suporte para Windows 11 de 64 bits

Fator de forma:
Fator de forma E-ATX; 30,48 cm x 30,5 cm
