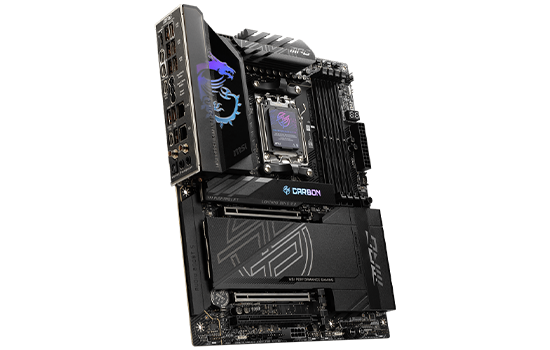

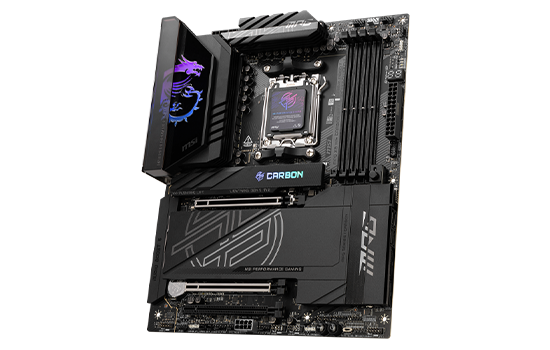

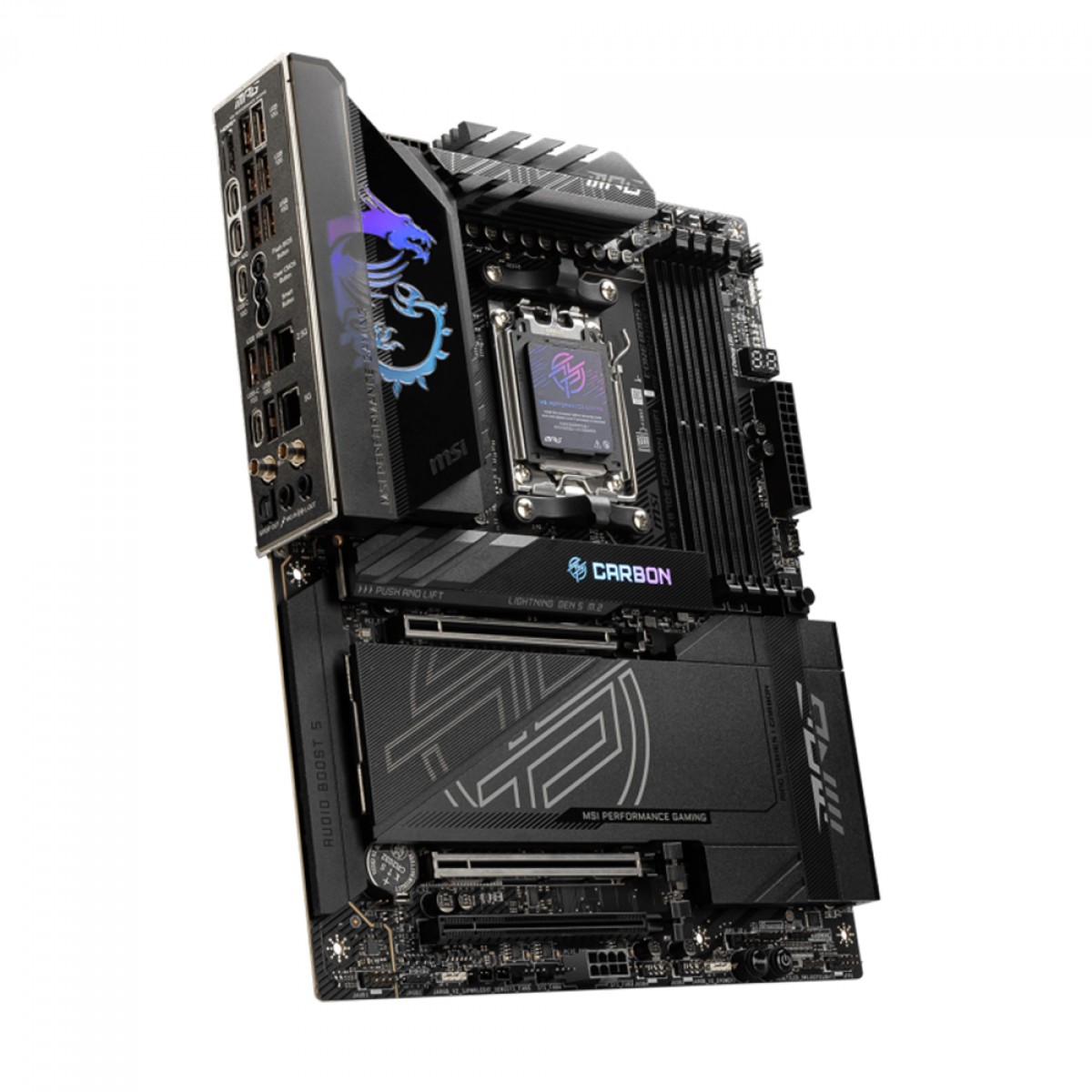

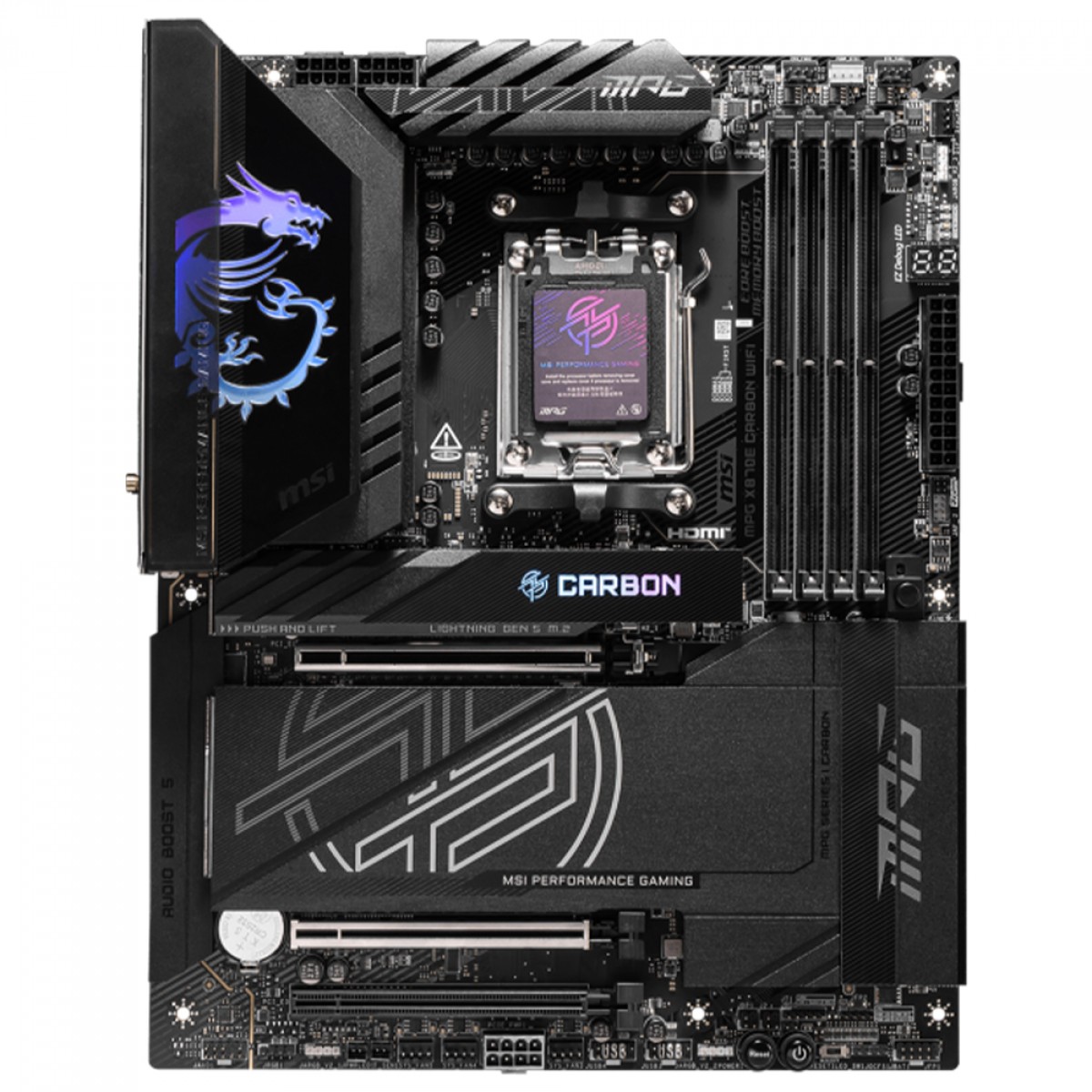

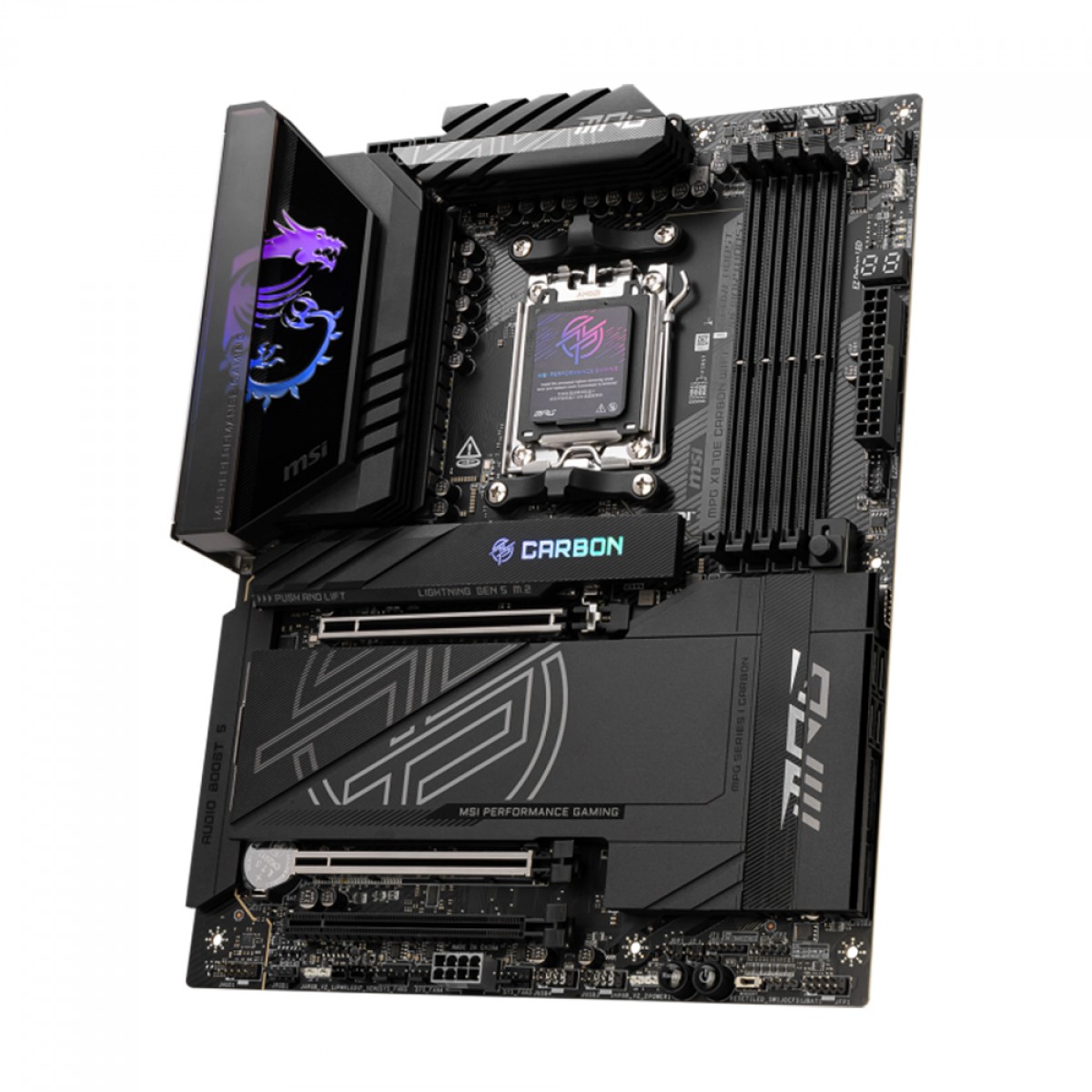

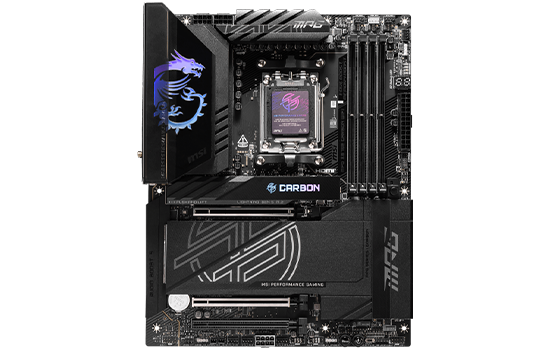

Placa Mãe MSI MPG X870E Carbon Wi-Fi, Chipset X870, AMD AM5, ATX, DDR5

Marca:
MSI

Modelo:
MPG X870E CARBON WIFI

Chipset:
AMD AM5

Processador:
Suporta processadores de desktop AMD Ryzen ™ série 9000/8000/7000 AMD

Memória:
4x DDR5 UDIMM, Capacidade máxima de memória 256 GB
Suporte de memória DDR5 8400 - 5600 (OC) MT/s / 5600 - 4800 (JEDEC) MT/s
Processadores Ryzen™ série 9000 Frequência máxima de overclocking:
• 1DPC 1R Velocidade máxima de até 8400+ MT/s
• 1DPC 2R Velocidade máxima de até 6400+ MT/s
• 2DPC 1R Velocidade máxima de até 6400+ MT/s
• 2DPC 2R Velocidade máxima de até 6400+ MT/s
Suporta AMD POR Speed ​​e JEDEC Speed
​​Suporta overclocking de memória e AMD EXPO ^TM
Suporta modo de canal duplo
Suporta memória não ECC, sem buffer
Suporta CUDIMM, somente modo bypass do driver de clock*
* O suporte a CUDIMM e a frequência de inicialização POR podem variar de acordo com a série da CPU, com overclocking manual disponível após a inicialização. Algumas CPUs podem apresentar falhas na inicialização, mas futuras atualizações do BIOS melhorarão a compatibilidade.
• Os slots DIMM desta placa-mãe possuem travas duplas.
• A compatibilidade da memória e as velocidades suportadas podem variar dependendo da CPU e da configuração da memória. Para obter informações detalhadas, consulte a Lista de Compatibilidade de Memória disponível na página de suporte do produto ou visite https://www.msi.com/support/.

Gráficos integrados:
1x HDMI™
com suporte HDMI ^™ 2.1 com porta FRL, resolução máxima de 8K a 60 Hz* 2x Portas USB4®
DisplayPort Tipo C ^, com suporte a DisplayPort 1.4 com HBR3 via USB Tipo C, resolução máxima de 4K a 60 Hz* *Disponível apenas em processadores com placa de vídeo integrada. As especificações gráficas podem variar dependendo da CPU instalada.

Slots:
3 slots PCI-E x16
PCI_E1 Gen PCIe 5.0 suporta até x16 (da CPU)
PCI_E2 Gen PCIe 5.0 suporta até x4 (da CPU)
PCI_E3 Gen PCIe 4.0 suporta até x4 (do chipset)
Slots PCI_E1 e PCI_E2
• Suporta PCIe 5.0 x16/x0 ou x8/x4 (para processadores Ryzen™ série 9000/7000)
• Suporta PCIe 4.0 x8/x0 (para processadores Ryzen™ série 8700/8600/8400)
• Suporta PCIe 4.0 x4/x0 (para processadores Ryzen™ série 8500/8300)
Slot PCI_E3
• Suporta até PCIe 4.0 x4
* PCI_E1, PCI_E2 e M.2_2 compartilham a largura de banda, e PCIe O suporte à versão varia dependendo da CPU. Consulte a tabela de configuração PCIe no manual para obter mais detalhes.

Áudio:
Codec Realtek ^®
ALC4080 Áudio USB de alto desempenho de 7.1 canais
Suporta reprodução de até 32 bits/384 kHz no painel frontal
Suporta saída S/PDIF

Armazenamento:
4x M.2
M.2_1 Fonte (da CPU) suporta até PCIe 5.0 x4, suporta dispositivos 2280/2260
M.2_2 Fonte (da CPU) suporta até PCIe 5.0 x4, suporta dispositivos 2280/2260
M.2_3 Fonte (do chipset) suporta até PCIe 4.0 x4, suporta dispositivos 22110/2280
M.2_4 Fonte (do chipset) suporta até PCIe 4.0 x4, suporta dispositivos 2280/2260
4x SATA 6G
M.2_1 slot
• Suporta até PCIe 5.0 x4 (para processadores Ryzen™ série 9000/7000)
• Suporta até PCIe 4.0 x4 (para processadores Ryzen™ série 8000)
M.2_2 slot*
• Suporta até PCIe 5.0 x4 (Para processadores Ryzen™ série 9000/7000)
• O slot M2_2 não estará disponível ao usar processadores Ryzen™ série 8000
* PCI_E1, PCI_E2 e M.2_2 compartilham a largura de banda, e o suporte à versão PCIe varia dependendo da CPU. Consulte a tabela de configuração PCIe no manual para obter mais detalhes.

Raid:
•Suporta RAID 0, RAID 1 e Raid 10 para dispositivos de armazenamento SATA
•Suporta RAID 0, RAID 1 e Raid 10* para dispositivos de armazenamento M.2 NVMe
*A configuração RAID 5 é compatível apenas com processadores Ryzen™ série 9000.
*O RAID 10 para dispositivos de armazenamento M.2 NVMe é compatível apenas com processadores Ryzen™ série 9000/7000.

USB:
4x USB 2.0 (Frontal)
4x USB 5Gbps Tipo A (Frontal)
9x USB 10Gbps Tipo A (Traseiro)
2x USB 10Gbps Tipo C (Traseiro)
1x USB 20Gbps Tipo C (Frontal)
2x USB 40Gbps Tipo C (Traseiro)

LAN:
1x Realtek® 8126 5G LAN
1x Realtek® 8125 2.5G LAN

E/S Interna:
1x Conector de alimentação (ATX_PWR)
2x Conector de alimentação (CPU_PWR)
1x Conector de alimentação (PCIE_PWR 8 pinos)
1x Ventoinha da CPU
1x Ventoinha combinada (Pump_Sys Fan)
5x Ventoinha do sistema
1x Conector EZ Conn (JAF_2)
2x Painel frontal (JFP)
1x Intrusão do chassi (JCI)
1x Áudio frontal (JAUD)
1x Conectores de sensor térmico (T_SEN)
3x Conector LED RGB V2 endereçável (JARGB_V2)
1x Conector LED RGB (JRGB)
4x Portas USB 2.0
4x Portas USB 5 Gbps Tipo A
1x Portas USB 20 Gbps Tipo C

LAN sem fio e Bluetooth:
Solução Wi-Fi 7
O módulo sem fio é pré-instalado no slot M.2 (Key-E)
Suporta MU-MIMO TX/RX, 2,4 GHz/ 5 GHz/ 6 GHz* (320 MHz) até 5,8 Gbps
Suporta 802.11 a/ b/ g/ n/ ac/ ax/ be
Suporta Bluetooth ^® 5.4**, MLO, 4KQAM
* O suporte à banda de 6 GHz pode depender das regulamentações de cada país e o Wi-Fi 7 estará pronto no Windows 11 versão 24H2.
** A versão do Bluetooth pode ser atualizada, consulte o site do fornecedor do chipset Wi-Fi para obter detalhes. O Bluetooth 5.4 estará pronto no Windows 11 versão 24H2.

Recurso LED:
4x LED de depuração EZ
1x LED de depuração EZ Digit

Portas do painel traseiro:
USB 10 Gbps Tipo A
Botão Flash BIOS
Botão Limpar CMOS
Botão Inteligente
LAN 2,5G
Rede 5G
Conectores de áudio
HDMI™
USB 40 Gbps Tipo C
USB 10 Gbps Tipo C
USB 10 Gbps Tipo A
USB 10 Gbps Tipo C
Wi-Fi / Bluetooth
Saída óptica S/PDIF

Sistema operacional:
Suporte para Windows® 11 de 64 bits

Fator de forma:
ATX 243,84 mm x 304,8 mm
