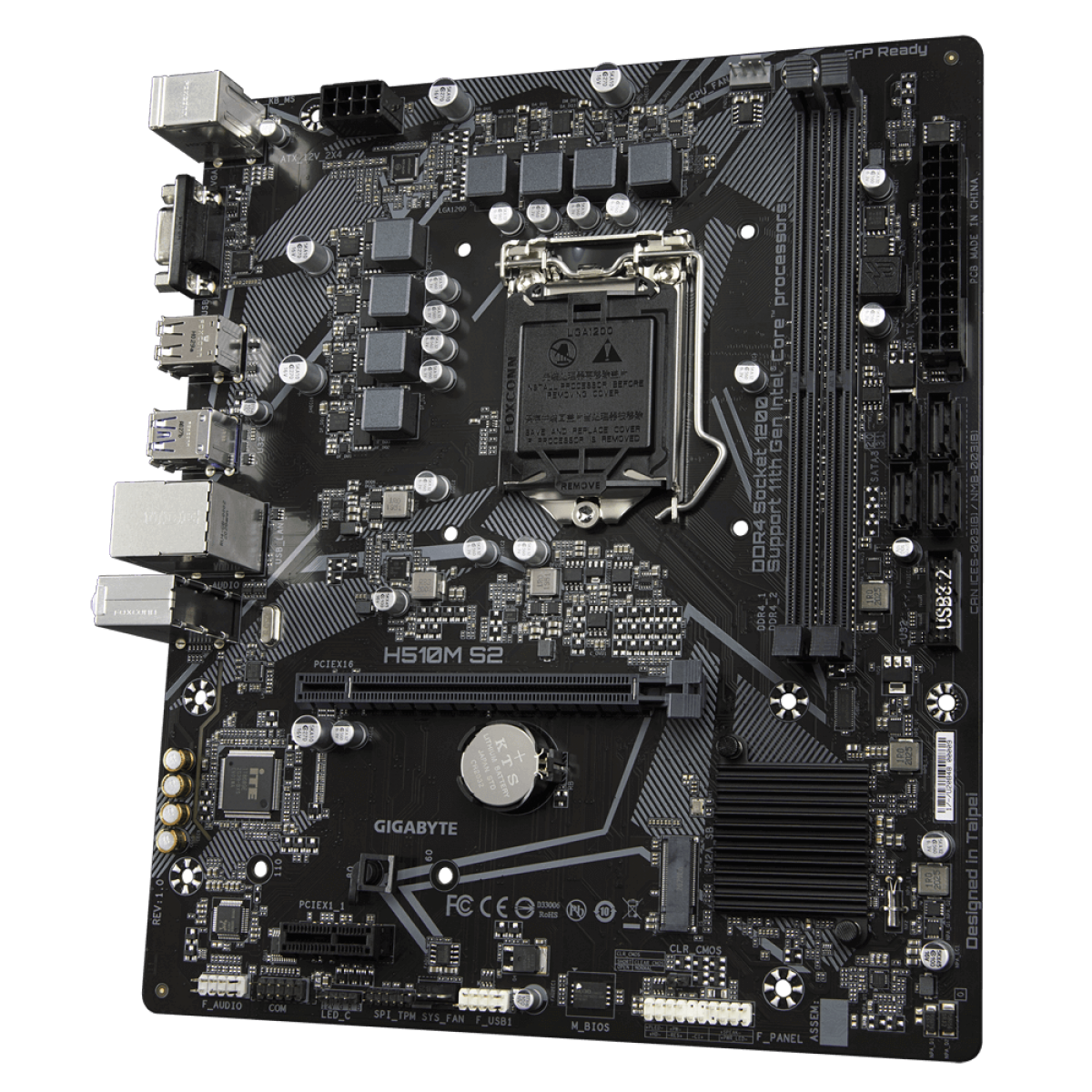

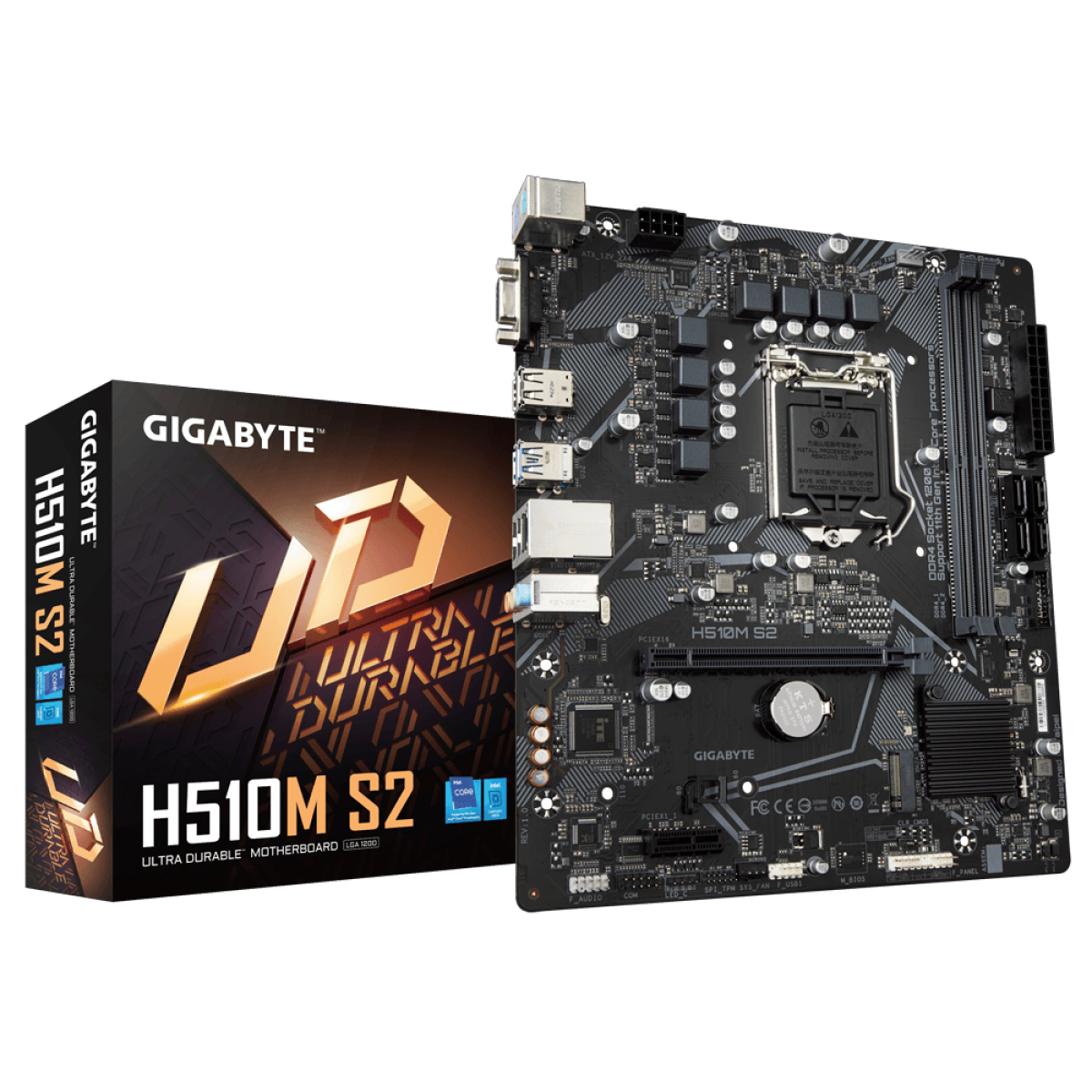

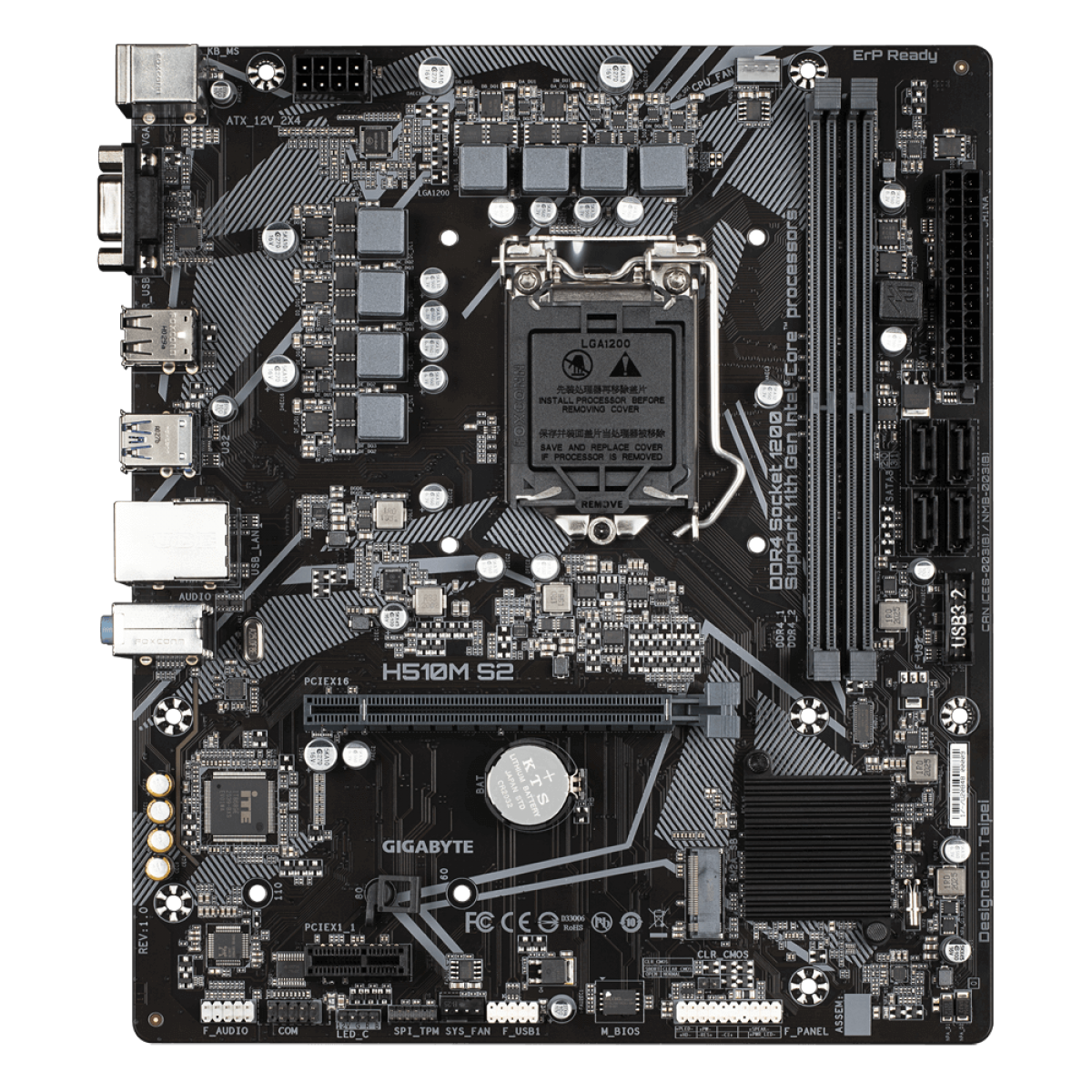

Placa Mãe Gigabyte H510M S2, Chipset H510, Intel LGA 1200, mATX, DDR4, H510M S2

Marca:
Gigabyte

Modelo:
H510M S2

CPU:
Processadores intel Core i9 de 11ª geração / processadores intel Core i7 / processadores intel Core i5
Processadores Intel Core i9 de 10ª geração / processadores Intel Core i7 / processadores Intel Core i5 / processadores Intel Core i3 / processadores Intel Pentium / processadores Intel Celeron  *
* Limitado a processadores com Intel de 4 MB Smart Cache, família Intel Celeron G5xx5.
O cache L3 varia com a CPU

Memória:
Processadores ^Intel Core i9 / i7 / i5 de 11ª geração :
suporte para módulos de memória DDR4 3200/3000/2933/2666/2400/2133 MHz
Processadores Intel  Core i9 / i7 de 10ª geração :
suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz
10ª Geração Intel  Núcleo i5 / i3 / Pentium  / Celeron processadores:
Suporte para DDR4 módulos de memória 2666/2400/2133 MHz
2 x soquetes DDR4 DIMM com suporte para até 64 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Arquitetura de memória dual channel
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 sem buffer ECC (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos a bordo:
Processador gráfico integrado - suporte para gráficos HD Intel:
1 porta D-Sub, suportando uma resolução máxima de 1920x1200 @ 60 Hz

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC de áudio Realtek
Áudio de alta definição
2/4 / 5.1 / 7.1 canais
Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

LAN:
Chip Realtek ^® GbE LAN (1000/100 Mbit)

Slots de expansão:
1 x slot PCI Express x16, rodando a x16
(O slot PCI Express x16 está em conformidade com o padrão PCI Express 4.0.) *
Suportado apenas por processadores de 11ª geração.
1 slot PCI Express x1
(O slot PCI Express x1 está em conformidade com o padrão PCI Express 3.0.)

Interface de armazenamento:
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 SATA e suporte a PCIe 3.0 x4 / x2 SSD)
4 x conectores SATA de 6 Gb / s
Consulte "1-7 Conectores internos" para ver os avisos de instalação dos conectores M.2 e SATA.

USB:
Chipset:
4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
6 portas USB 2.0 / 1.1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Conectores I/O internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
4 conectores SATA 6 Gb / s
1 x cabeçalho do ventilador da CPU
1 x cabeçalho do ventilador do sistema
1 x cabeçalho de tira LED RGB
1 x cabeçalho do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB 3.2 Gen 1
1 x conector USB 2.0 / 1.1
1 x cabeçalho do Módulo de plataforma confiável (apenas para o módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x jumper CMOS claro

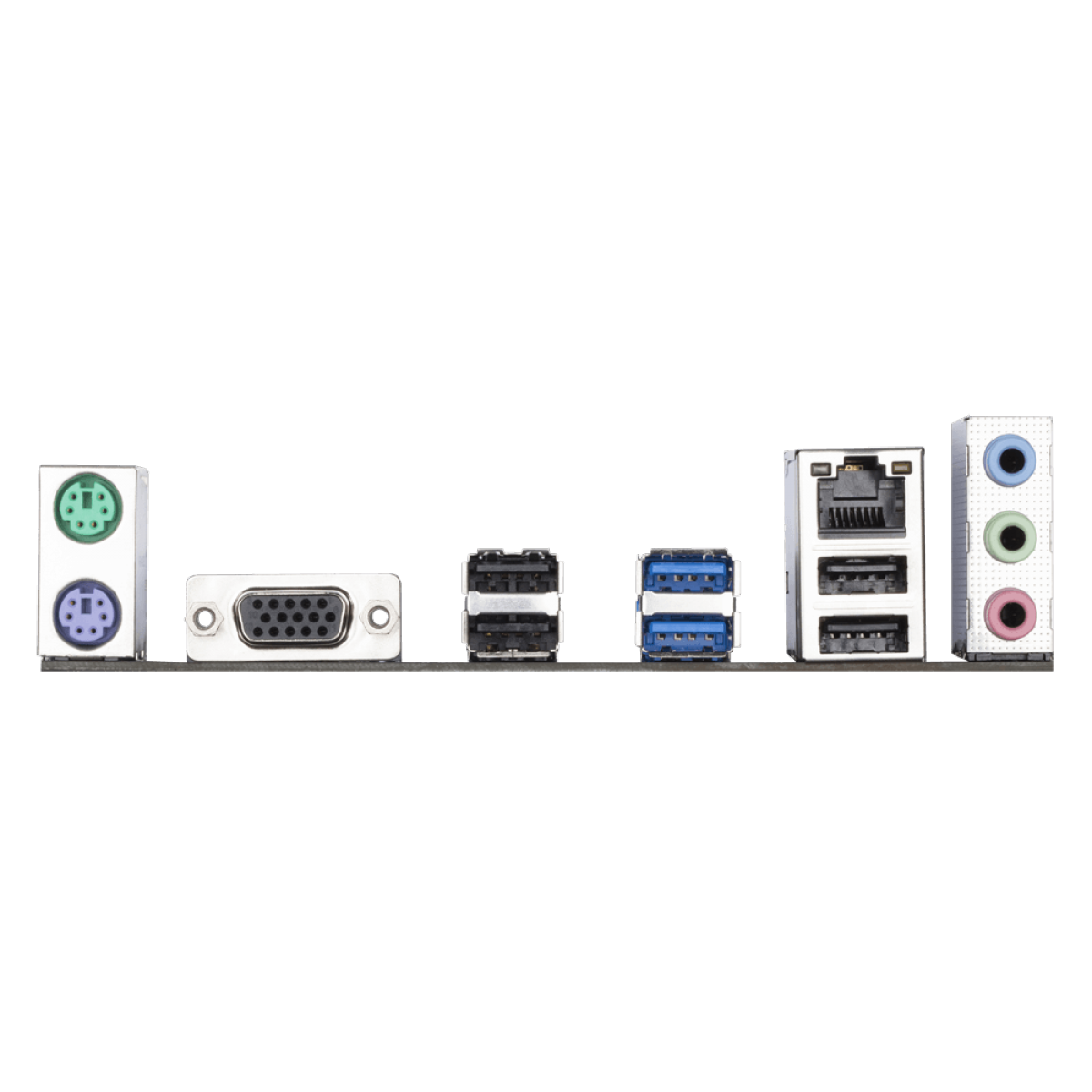

Conectores do painel traseiro:
1 porta de teclado PS / 2
1 porta de mouse PS / 2
1 porta D-Sub
2 portas USB 3.2 Gen 1
4 portas USB 2.0 / 1.1
1 porta RJ-45
3 x conectores de áudio

Controlador I / O:
Chip controlador de I / O iTE

Monitoramento H / W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Aviso de superaquecimento
Alerta de falha do ventilador
Controle de velocidade
do ventilador * Se a função de controle de velocidade do ventilador é suportada dependerá do refrigerador instalado.

BIOS:
Flash 1 x 256 Mbit
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para APP Center
Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
@BIOS
Ambient LED
EasyTune
Fast Boot
Game Boost
ON / OFF Carregar
Smart Backup
System Information Viewer
Suporte para Q-Flash
Suporte para instalação do Xpress

Software empacotado:
Norton Internet Security (versão OEM)
Utilitário de controle de largura de banda de LAN para jogos Realtek ^® 8118

Sistema operacional:
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 21,0 cm
