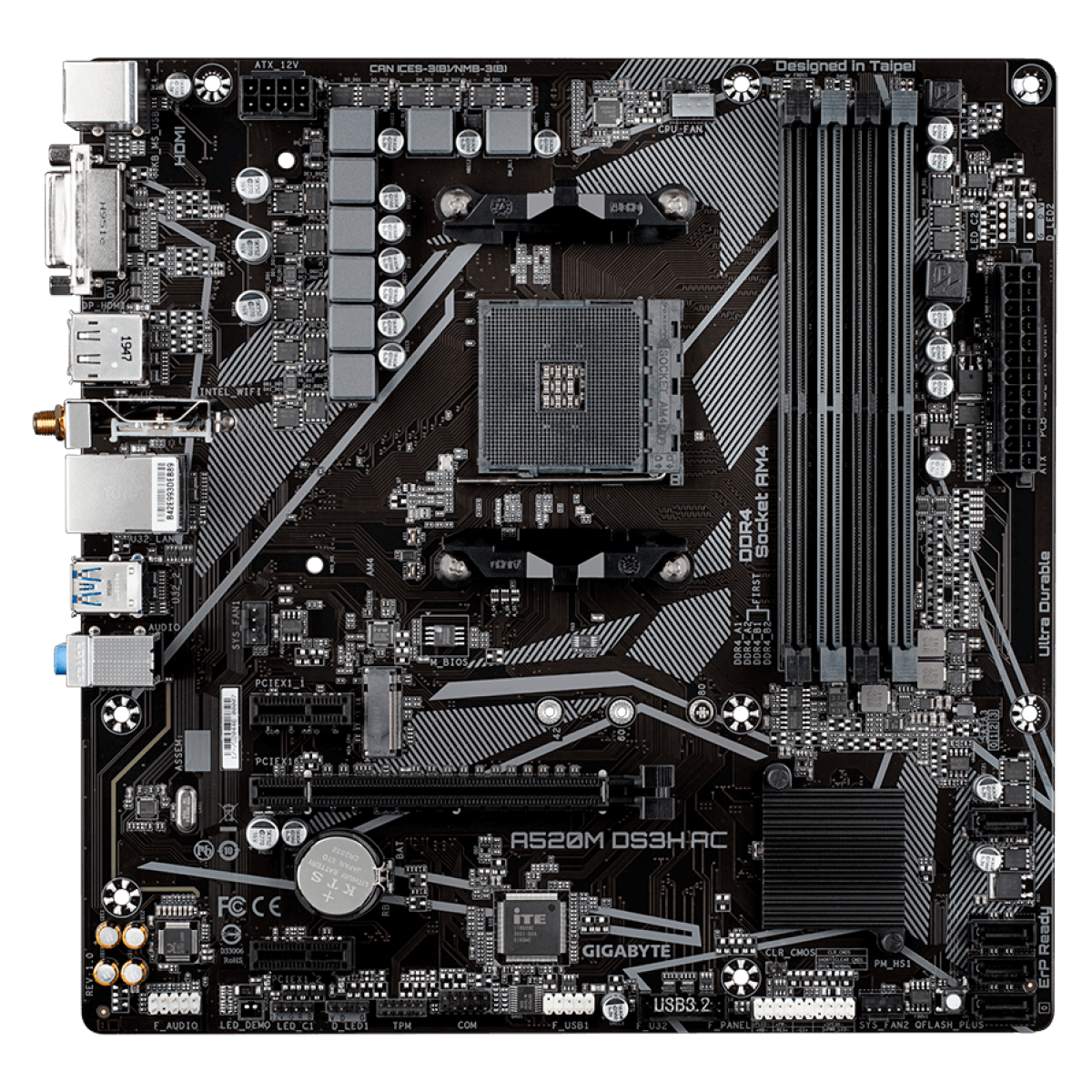

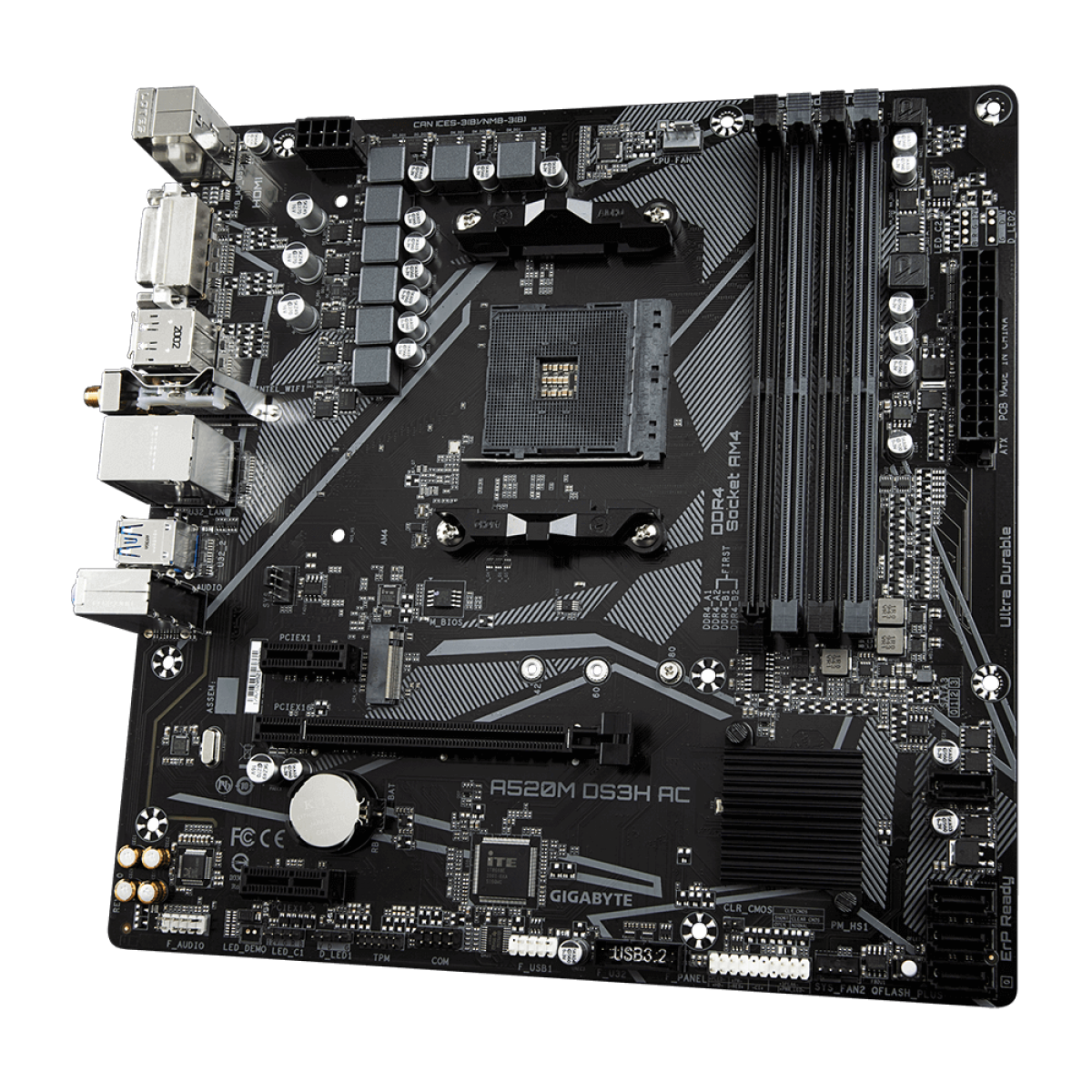

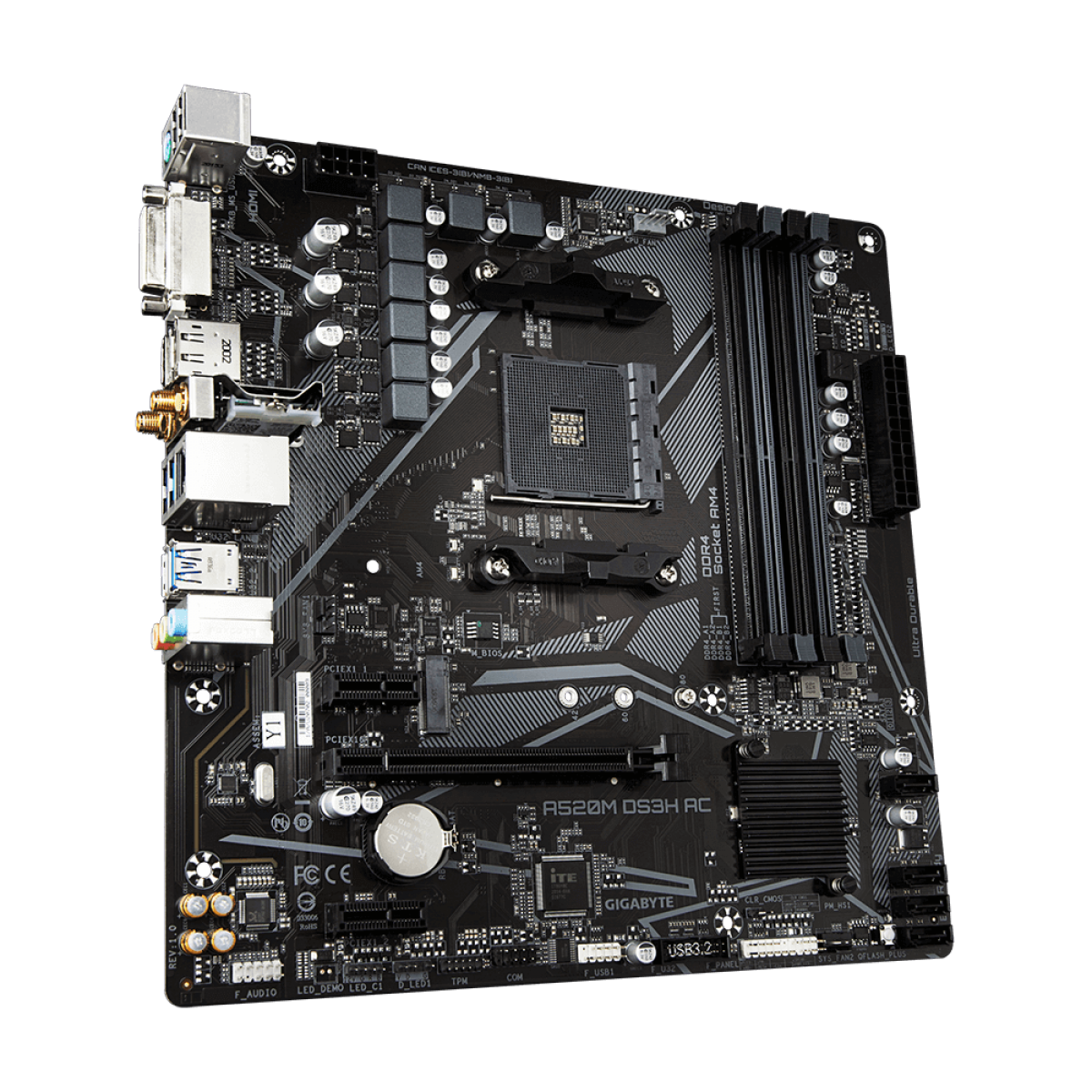

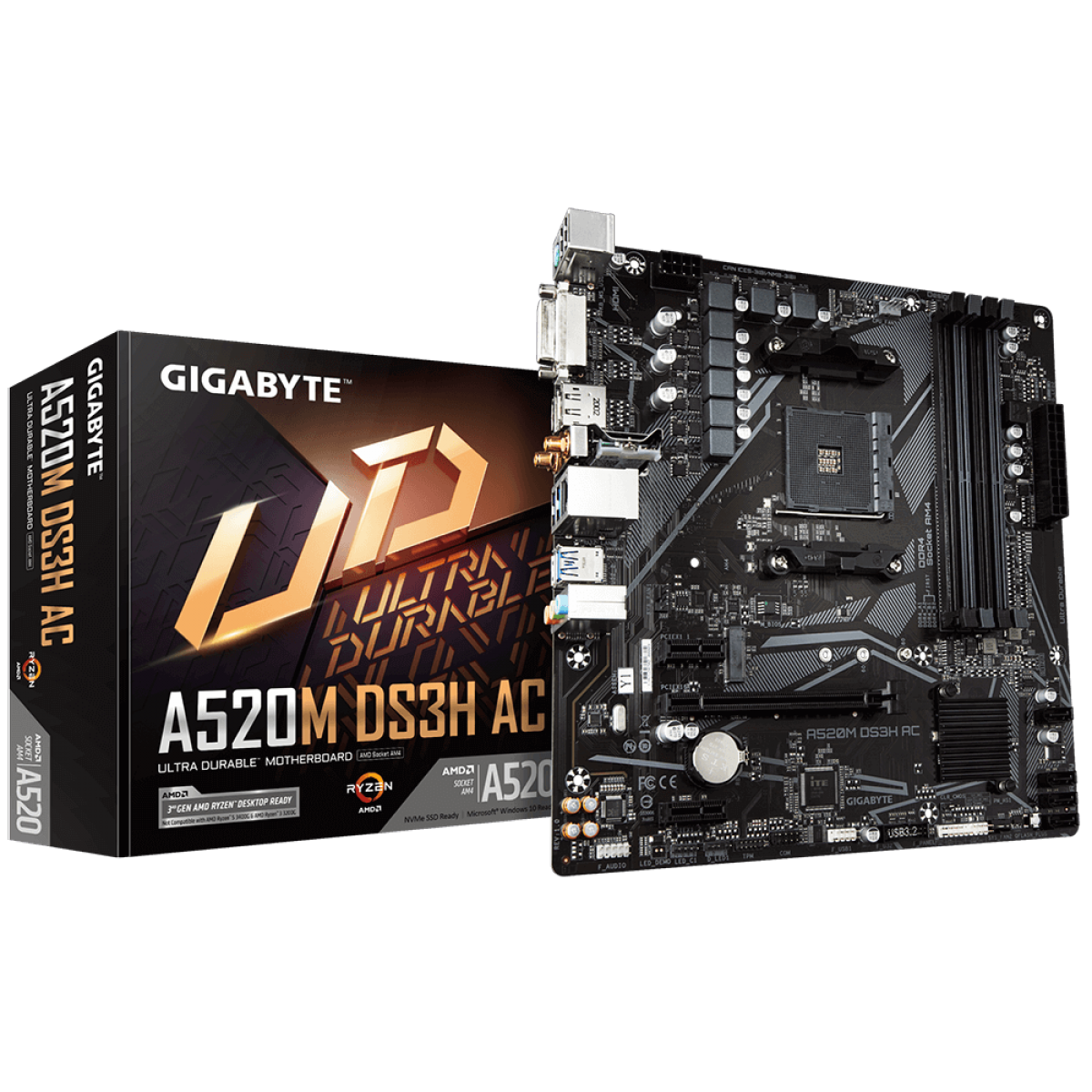

Placa Mãe Gigabyte A520M DS3H AC, Chipset A520, AMD AM4, Wi-Fi, mATX, DDR4, 9MA52M3HC-00-11

Marca:
Gigabyte

Modelo:
A520M DS3H

CPU:
AMD Socket AM4, suporte para: AMD Ryzen ™ 5000 Series / 3rd Gen Ryzen ™ e 3rd Gen Ryzen ™ com processadores gráficos Radeon ™
(Consulte a "Lista de suporte de CPU" para obter mais informações.)

Chipset:
AMD A520

Memória:
4 x soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Processadores AMD Ryzen ™ série 5000:
suporte para DDR4 4266 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / Módulos de memória 3333 (OC) / 3300 (OC) / 3200/2933/2667/2400/2133 MHz
Processadores AMD Ryzen ™ de 3ª geração:
suporte para módulos de memória DDR4 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz
AMD Ryzen ™ de 3ª geração com processadores gráficos Radeon ™:
suporte para DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Módulos de memória 2400/2133 MHz
Arquitetura de memória dual channel
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos a bordo:
Integrado na 3ª geração AMD Ryzen ™ com processadores gráficos Radeon ™:
1 porta DVI-D, suportando uma resolução máxima de 1920x1200 @ 60 Hz
* A porta DVI-D não suporta conexão D-Sub por adaptador.
1 x DisplayPort, suportando uma resolução máxima de 5120x2880 @ 60 Hz
* Suporte para DisplayPort versão 1.4, HDCP 2.3 e HDR.
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 60 Hz
* Suporte para versão HDMI 2.1, HDCP 2.3 e HDR.
Suporte para até 3 monitores ao mesmo tempo
Memória compartilhada máxima de 16 GB

Áudio:
Codec Realtek ® ALC887
Áudio de alta definição
2/4 / 5.1 / 7.1 canais
* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

LAN:
Chip Realtek ® GbE LAN (1000 Mbit / 100 Mbit)
Módulo de comunicação sem fio
Intel ® Wi-Fi 3168
WIFI 802.11a / b / g / n / ac, compatível com banda dupla de 2,4 / 5 GHz
BLUETOOTH 4.2
Suporte para padrão sem fio 11ac e taxa de dados de até 433 Mbps
* A taxa de dados real pode variar dependendo do ambiente e do equipamento.

Slots de expansão:
CPU:
1 slot PCI Express x16, com suporte a PCIe 3.0 e executando a x16
Chipset:
2 slots PCI Express x1, com suporte para PCIe 3.0 (PCIEX1_1, PCIEX1_2)

Interface de armazenamento:
CPU:
1 x conector M.2 (soquete 3, chave M, tipo 2242/2260/2280 SATA e suporte para SSD PCIe 3.0 x4 / x2)
Chipset:
4 conectores SATA 6 Gb / s
Suporte para RAID 0, RAID 1 e RAID 10

USB:
CPU:
4 portas USB 3.2 Gen 1 no painel traseiro
Chipset:
2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
4 portas USB 2.0 / 1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Conectores de I/O internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
2 conectores de ventilador do sistema
1 x cabeçalho de tira LED endereçável
1 x cabeçalho de tira LED RGB
1 x conector M.2 soquete 3
4 conectores SATA 6 Gb / s
1 x cabeçalho do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB 3.2 Gen 1
1 x conector USB 2.0 / 1.1
1 x cabeçalho Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)
1 x cabeçalho de porta serial
1 x jumper CMOS claro
1 x botão Q-Flash Plus

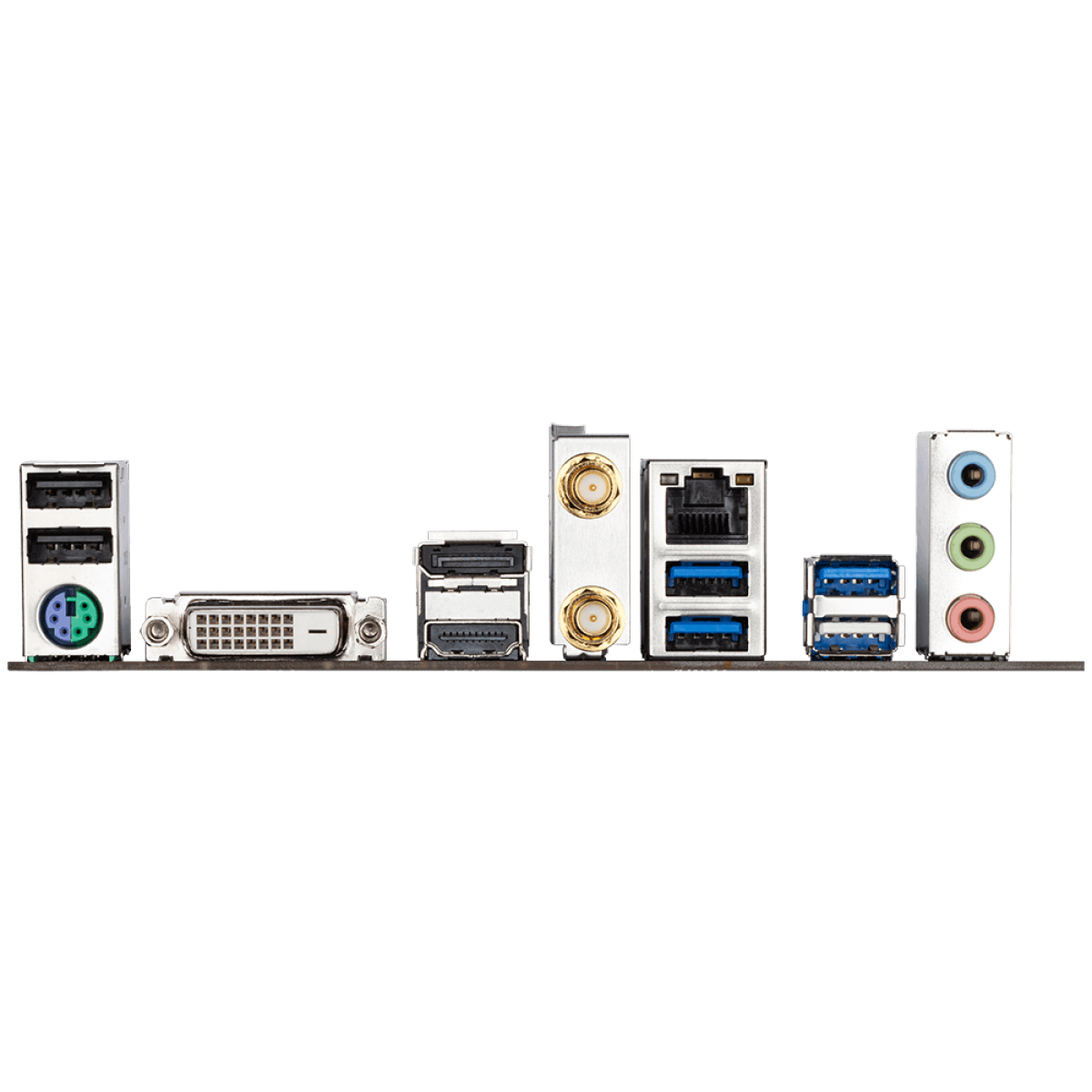

Conectores do painel traseiro:
1 x porta de teclado / mouse PS / 2
1 x  porta DVI-D
1 x DisplayPort
1 x porta HDMI
2 x conectores de antena SMA (1T1R)
4 x portas USB 3.2 Gen 1
2 x portas USB 2.0 / 1.1
1 x porta RJ-45
3 x entradas de áudio

I / O Controller:
Chip controlador de I / O iTE ®

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Aviso de superaquecimento
Alerta de falha do ventilador
Controle de velocidade
do ventilador * Se a função de controle de velocidade do ventilador é suportada dependerá do refrigerador que você instalar.

BIOS:
1 x 128 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
@BIOS
EasyTune
Fast Boot
Jogo impulso
ON / OFF Carga
RGB Fusão
Smart Backup
Visualizador do Sistema de Informação
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação do Xpress

Software empacotado:
Norton ® Internet Security (versão OEM)
Utilitário de controle de largura de banda de LAN para jogos Realtek ® 8118

Sistema operacional:
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm

Observação:
Devido às diferentes condições de suporte ao Linux fornecidas pelos fornecedores de chipset, baixe o driver Linux do site dos fornecedores de chipset ou de terceiros.
A maioria dos fornecedores de hardware / software pode não oferecer mais drivers para suporte a Win9X / ME / 2000 / XP. Se os drivers estiverem disponíveis nos fornecedores, nós os atualizaremos no site da GIGABYTE.

* Todos os materiais fornecidos aqui são apenas para referência. A GIGABYTE se reserva o direito de modificar ou revisar o conteúdo a qualquer momento sem aviso prévio.
* O desempenho anunciado é baseado nos valores teóricos máximos da interface dos respectivos fornecedores de chipset ou organização que definiu a especificação da interface. O desempenho real pode variar de acordo com a configuração do sistema.
* Todas as marcas registradas e logotipos são propriedades de seus respectivos proprietários.
* Devido à arquitetura padrão do PC, uma certa quantidade de memória é reservada para uso do sistema e, portanto, o tamanho real da memória é menor do que a quantidade indicada.
