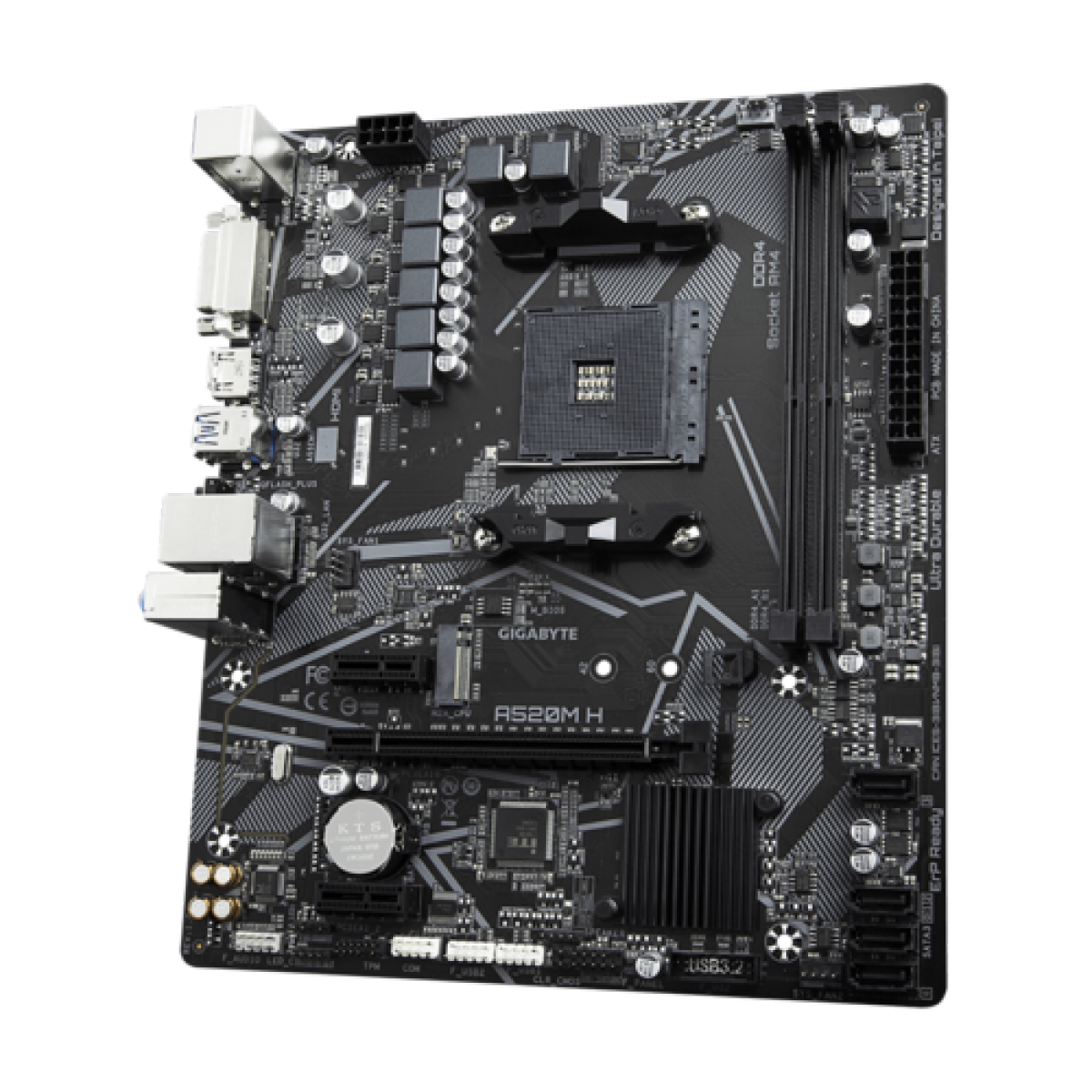

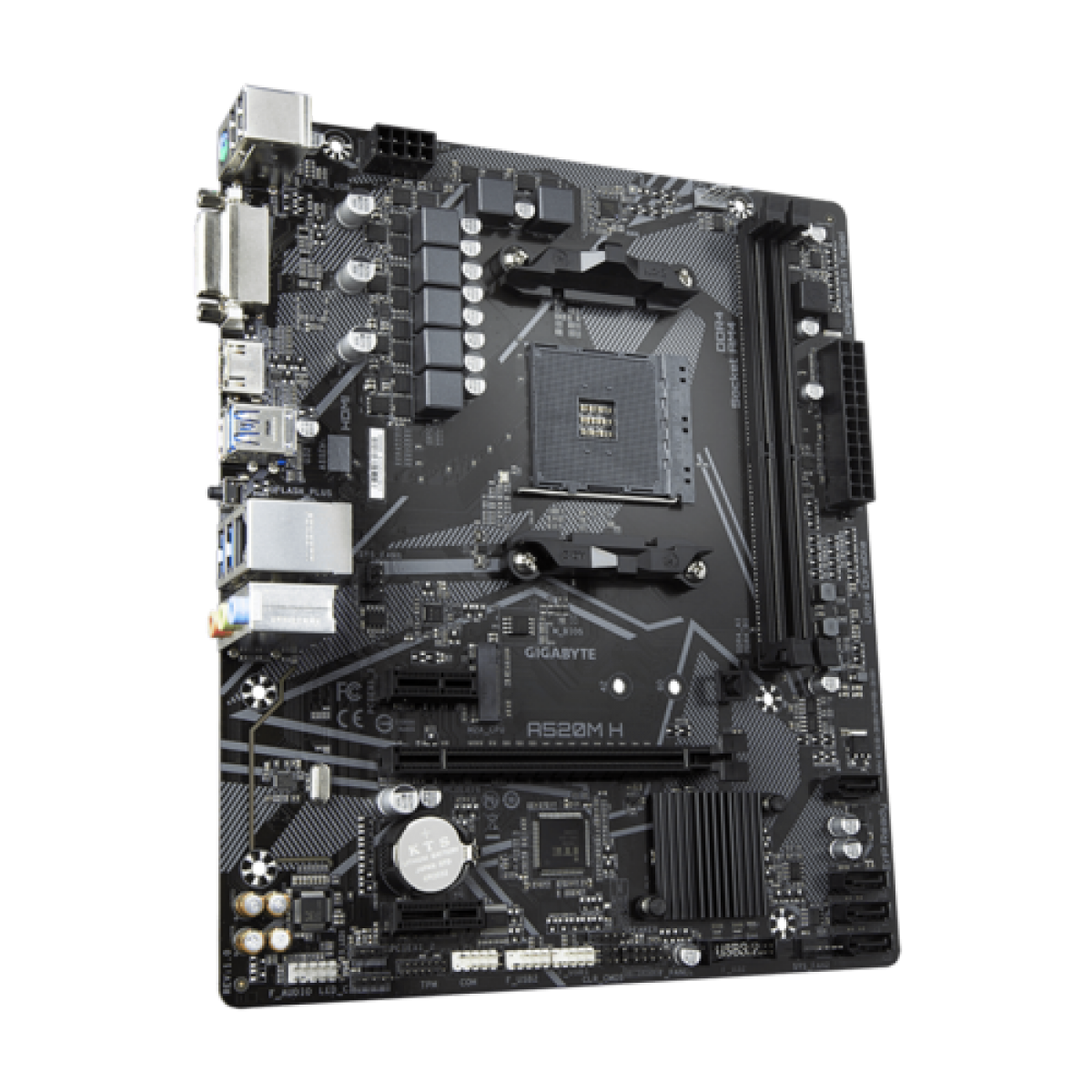

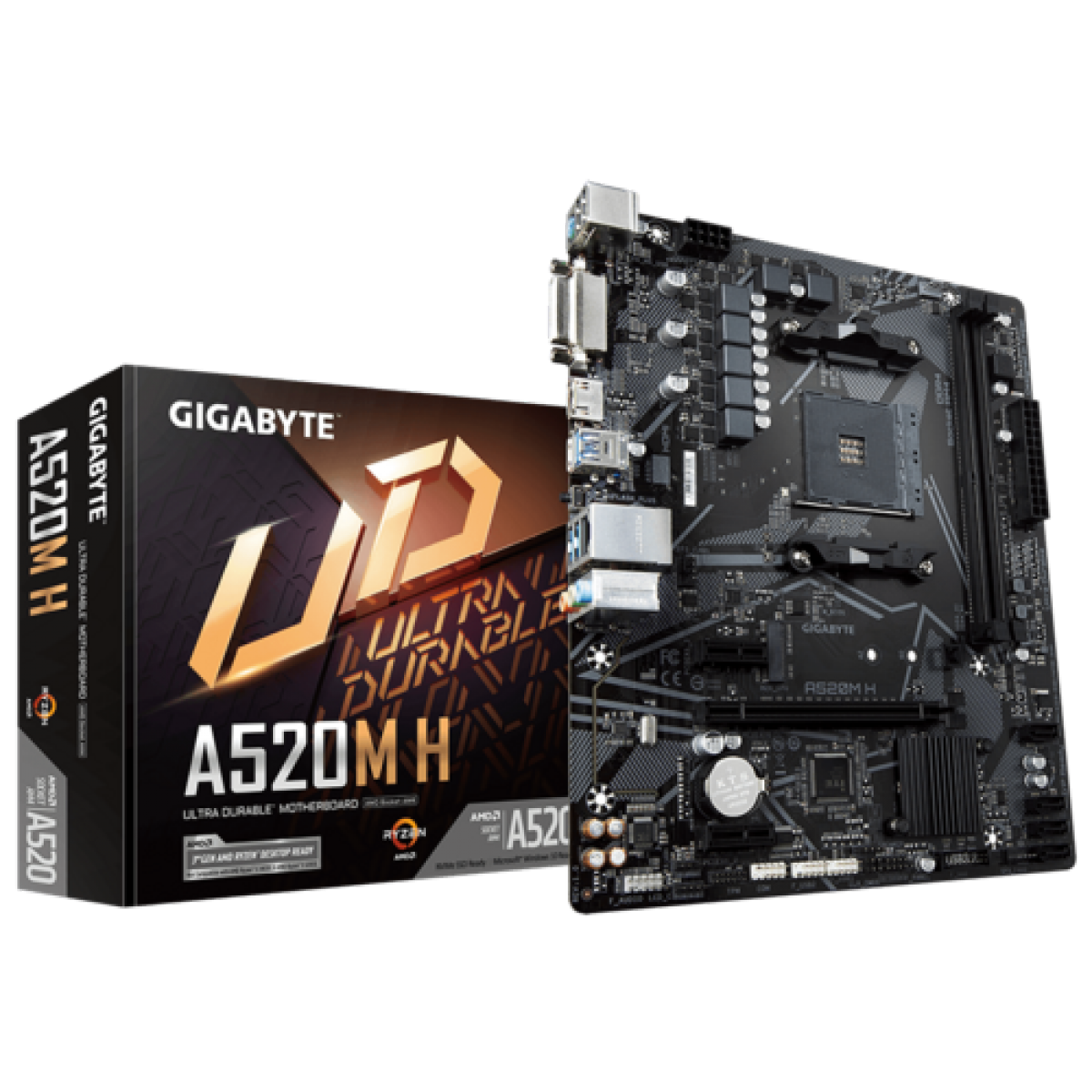

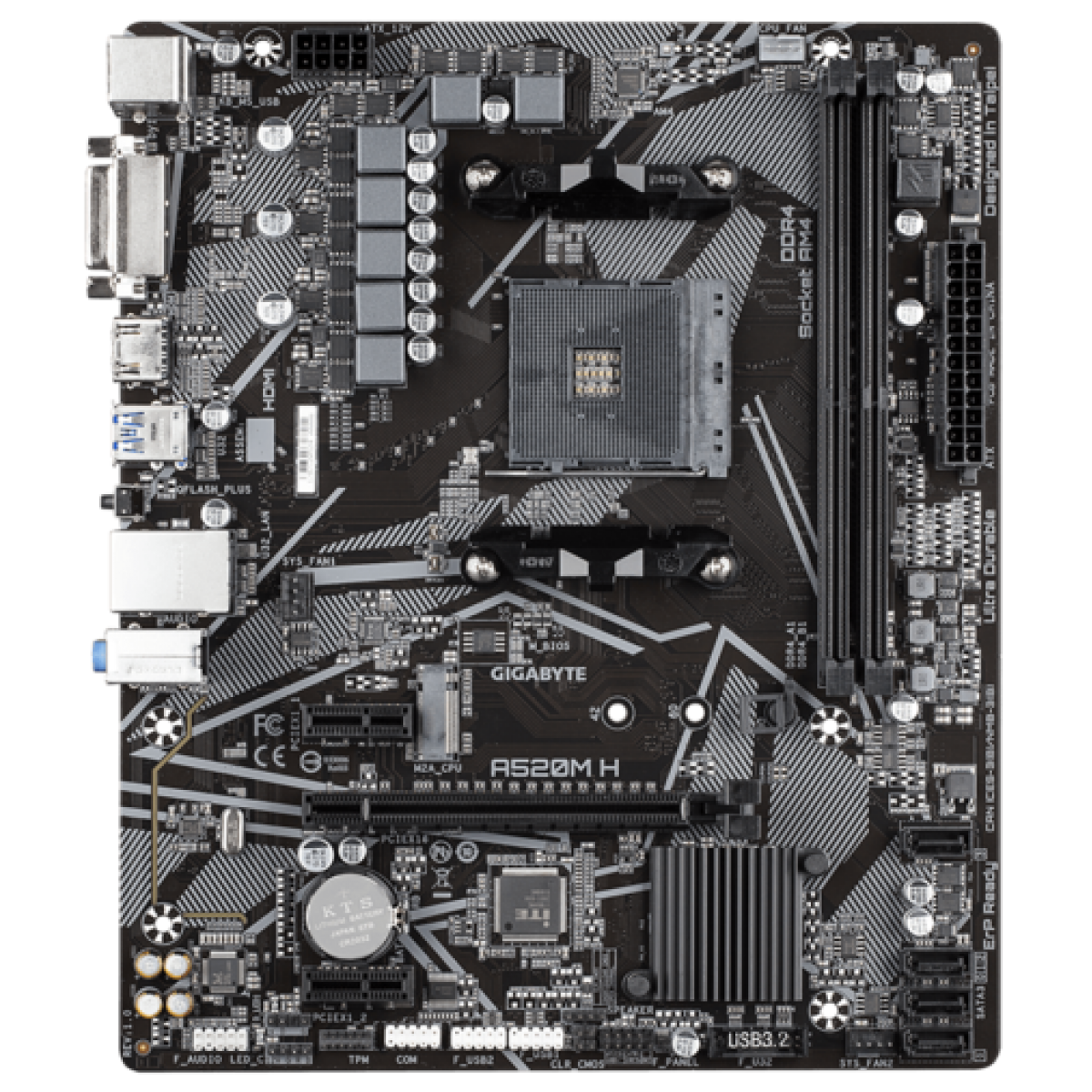

Placa Mãe Gigabyte A520M H, Chipset A520, AMD AM4, mATX, DDR4

ATENÇÃO - Não compatível com Ryzen 5 3400G e Ryzen 3 3200G

Marca:
Gigabyte

Modelo:
A520M H - REV 1.0

Especificações:
CPU:
AMD Socket AM4, suporte para: Processadores AMD Ryzen de 3ª geração / AMD Ryzen de 3ª geração com processadores gráficos Radeon
Chipset:
AMD A520

Memória:
2 x soquetes DDR4 DIMM com suporte para até 64 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Processadores AMD Ryzen de terceira geração: Suporte para DDR4 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 Módulos de memória / 2.400 / 2.133 MHz
AMD Ryzen  de 3ª geração com processadores gráficos Radeon: suporte para DDR4 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200 Módulos de memória / 2933/2667/2400/2133 MHz
Arquitetura de memória dual channel
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC e sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos onboard:
Integrado na 3ª geração AMD Ryzen com processadores gráficos Radeon:
1 porta DVI-D, suportando uma resolução máxima de 1920x1200 @ 60 Hz
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 60 Hz
Memória compartilhada máxima de 16 GB
* A porta DVI-D não suporta conexão D-Sub por adaptador.
** Suporte para versão HDMI 2.1, HDCP 2.3 e HDR.

Áudio:
Codec Realtek ALC887
Áudio de alta definição
2/4 / 5.1 / 7.1 canais

* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

LAN:
Chip Realtek GbE LAN (1000 Mbit / 100 Mbit)

Slots de expansão:
CPU: 1 slot PCI Express x16, com suporte a PCIe 3.0 e executando a x16
Chipset: 2 slots PCI Express x1, com suporte para PCIe 3.0

Interface de armazenamento:
CPU: 1 x conector M.2 (soquete 3, chave M, tipo 2242/2260/2280 SATA e suporte para SSD PCIe 3.0 x4 / x2)

Chipset:
4 conectores SATA 6 Gb / s
Suporte para RAID 0, RAID 1 e RAID 10

USB:
CPU: 4 portas USB 3.2 Gen 1 no painel traseiro

Chipset:
2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
6 portas USB 2.0 / 1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores de E/S internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x header do ventilador da CPU
2 conectores de ventilador do sistema
1 x header de tira LED endereçável
1 x header de tira LED RGB
1 x conector M.2 soquete 3
4 conectores SATA 6 Gb / s
1 x header do painel frontal
1 x conector de áudio do painel frontal
1 x header de alto-falante
1 x conector USB 3.2 Gen 1
2 conectores USB 2.0 / 1.1
1 x header Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)
1 x header de porta serial
1 x header de intrusão do chassi
1 x jumper CMOS clear

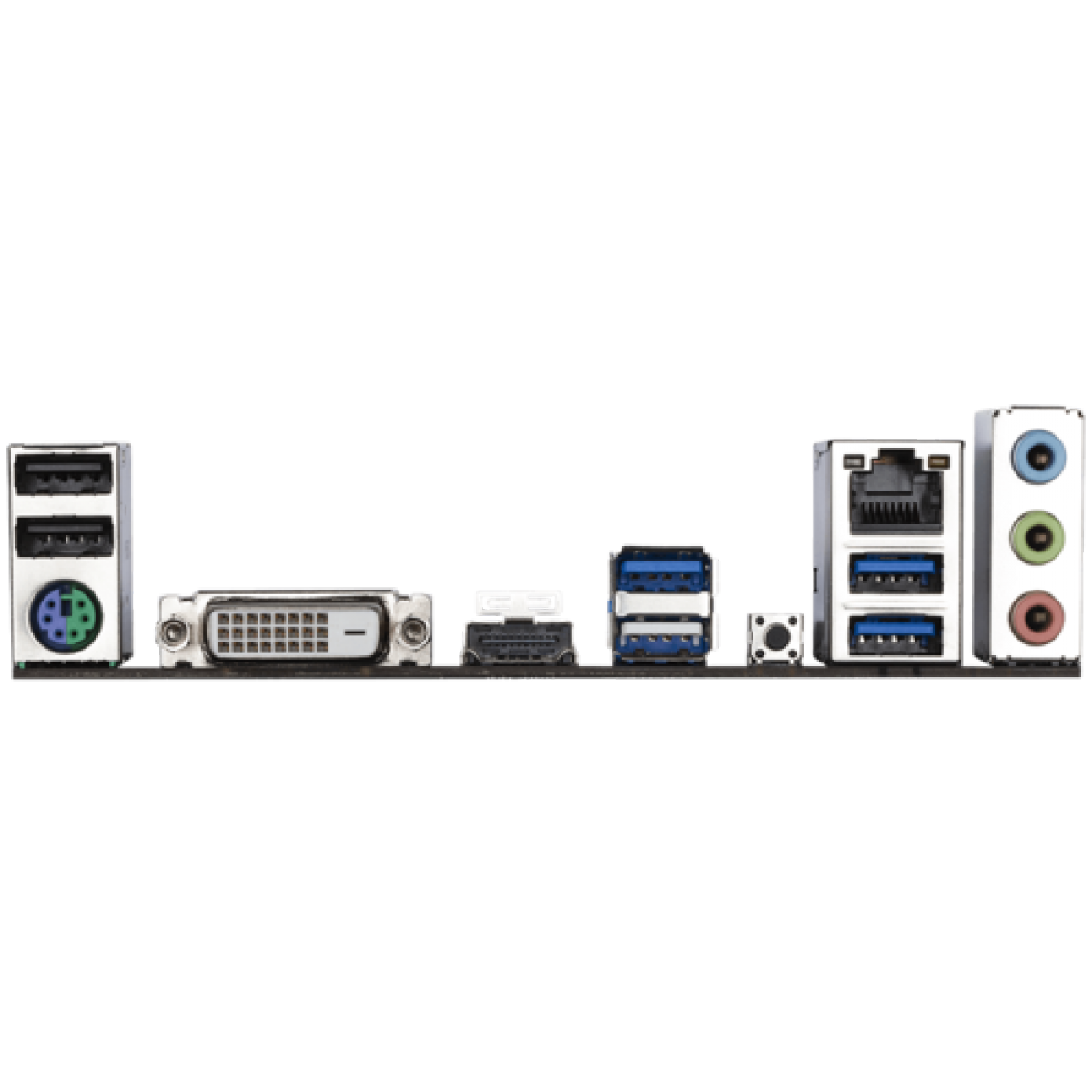

Conectores do painel traseiro:
1 porta de teclado / mouse PS / 2
1 porta DVI-D
1 porta HDMI
4 portas USB 3.2 Gen 1
2 portas USB 2.0 / 1.1
1 x botão Q-Flash Plus
1 porta RJ-45
3 entradas de áudio

Controlador I/O:
Chip controlador de I / O iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Aviso de superaquecimento
Alerta de falha do ventilador
Controle de velocidade
Se a função de controle de velocidade do ventilador é suportada, isso dependerá do refrigerador instalado.

BIOS:
1 x 128 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características:
Suporte para APP Center
@BIOS
EasyTune
rápida inicialização
Jogo impulso
ON / OFF Carga
RGB Fusão
Smart Backup
Visualizador do Sistema de Informação
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação do Xpress

* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Sistema operacional:
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 20,5 cm
